Sortie numérique coaxiale (S/PDIF)
7
Sortie permettant de raccorder l'appareil à un convertisseur N-A séparé ou à
une platine d'enregistrement numérique. Pour obtenir les meilleurs résultats,
la liaison doit être réalisée avec un câble d'interconnexion numérique 75 ohms
de haute qualité (RCA), pas avec un câble conçu pour une utilisation audio
normale.
8
Entrée de l'antenne
Le 640T V2.0 est fourni avec une antenne à raccord à vis de type F pour les
signaux FM et DAB (antenne temporaire fournie). Étendez l'antenne et
choisissez une position dans laquelle vous obtenez la meilleure réception. Pour
une installation définitive, nous vous recommandons vivement d'utiliser des
antennes DAB et FM extérieures.
Syntoniseur DAB/FM 640T V2.0

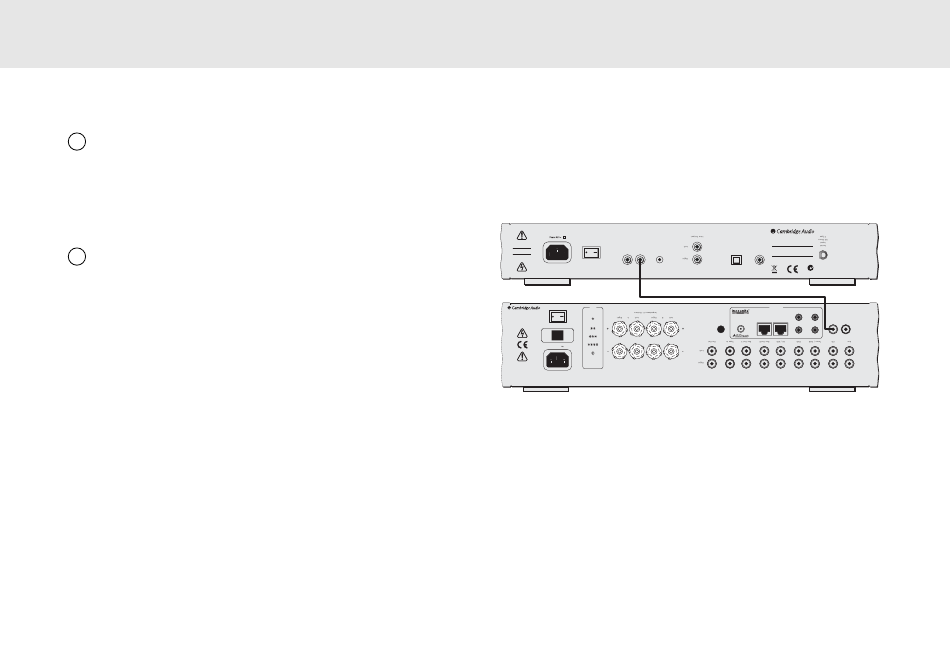

Connexion du bus de commande
Si vous souhaitez commander un amplificateur Cambridge Audio Azur via les
fonctions de réveil ou d'arrêt programmé du syntoniseur, vous pouvez relier les
deux appareils en les connectant par les prises Control Bus (Bus de
commande) oranges à l'aide d'un câble Cinch (RCA), comme illustré ci-
dessous :
Manufactured in an
ISO9002 approved facility
Caution
Power
Control Bus
IR Emitter
On
Off
Risk of electric shock.
Do not open.
In
Out
In
Avis
Risque de choc electrique.
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
Power
CAP5
Designed in London, England
Protection LED
www.cambridge-audio.com
indicators:
On
Off
Max Power Consumption
:
600W
Fault requiring
service (DC)
Mains Voltage Selector Switch (50 / 60Hz)
Over temperature
Temporary overload
Power AC
Loudspeaker short
Vol
Auto
Clipping
Please refer to
Right
A
Left
Right
B
Left
your User's Manual
Manufactured in an
for more information
Impedance 4 - 8 ohms
ISO9002 approved facility
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Reportez-vous à la section " Utilisation " de ce mode d'emploi pour plus
d'informations.
640T
Designed in London, England
V2.0
azur 640T DAB/FM Tuner V2.0
Digital Outputs
Left
Power Rating:
230V AC ~ 50Hz
Max Power Consumption:
15W
Right
www.cambridge-audio.com
Aerial
Input
Line Output
Toslink
S/P DIF
50 Ohms
Optical
Co-axial
N1863
F-Type
640A
Multi-Room
IR1
IR3
Control Bus
IR Emitter
PSU
Keypad 1
Keypad 2
V2.0
In
In
In
Out
IR2
IR4
Left
Right
Pre-Out
Tape In
Rec Out 1
Rec Out 2
AV / MD
DVD
Tuner / DAB
CD
Aux
Caution
Risk of electric shock. Do not open.
Avis
Risque de choc electrique. Ne pas ouvrir.
Achtung
Vorm öffnen des gërates. Netzstecker ziehen.
Syntoniseur DAB/FM Azur 35
