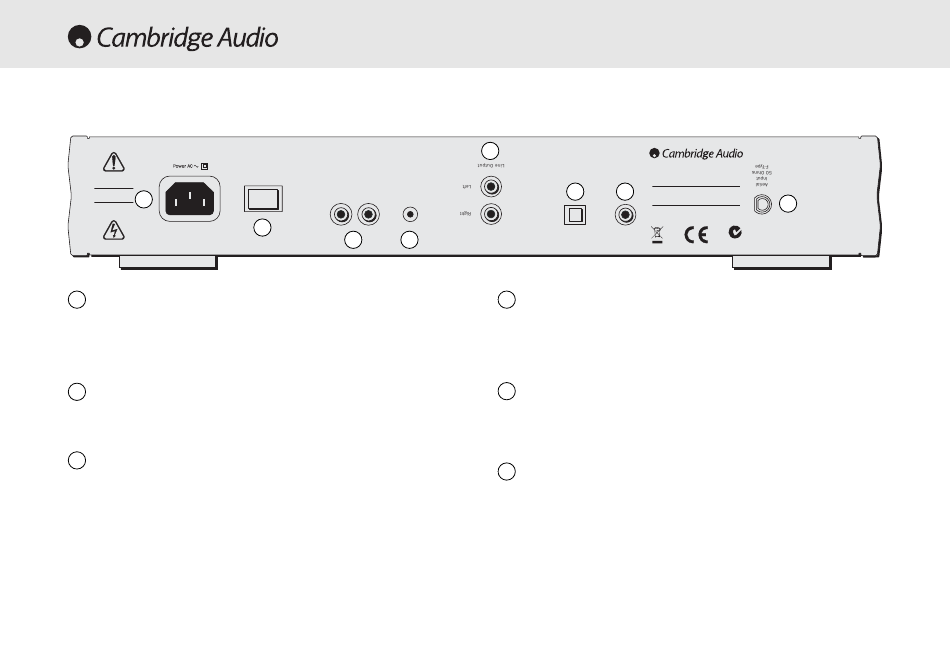

CONNEXIONS DU PANNEAU ARRIÈRE
Manufactured in an
ISO9002 approved facility
Caution
On
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
1
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
1
Prise d'alimentation en c.a.
Lorsque vous avez effectué tous les raccordements nécessaires, branchez le
câble d'alimentation sur une prise de courant. Le syntoniseur est prêt à être
utilisé.
2
Mise sous/hors tension
Mise en marche et arrêt de l'appareil.
Bus de commande
3
In - réception par l'appareil des commandes non modulées de systèmes
multipièces ou d'autres éléments.
Out - sortie des commandes du bus de commande vers un autre appareil.
Le 640T V2.0 peut également émettre des codes non modulés dans le cadre
de ses fonctions de réveil et d'arrêt programmé pour activer ou mettre en veille
l'amplificateur Cambridge Audio raccordé.
34 Syntoniseur DAB/FM Azur
Power
Off
Control Bus
IR Emitter
In
Out
In
2
3
4
5
azur 640T DAB/FM Tuner V2.0
Digital Outputs
Left
6
7
Right
Line Output
Toslink
S/P DIF
Optical
Co-axial
4
Entrée de l'émetteur infrarouge (IR)
Réception par l'appareil des commandes infrarouges modulées des systèmes
multipièces. Les commandes reçues ne sortent pas du circuit du bus de
commande.
5
Sortie de ligne
Prises à raccorder à une entrée audio haut niveau (ligne) quelconque de
l'amplificateur à l'aide de câbles d'interconnexion de bonne qualité.
Sortie numérique optique (Toslink)
6
Sortie permettant de raccorder l'appareil à un convertisseur N-A séparé ou à
une platine d'enregistrement numérique. La liaison doit être réalisée avec un
câble d'interconnexion optique TOSLINK de haute qualité conçu spécialement
pour une utilisation audio.
Designed in London, England
Power Rating:
230V AC ~ 50Hz
Max Power Consumption:
15W
8
www.cambridge-audio.com
Aerial
Input
50 Ohms
N1863
F-Type
