Mesure LIVE
1) Appuyez sur le bouton pour passer à l'équipement LIVE, connectez le stylo rouge à la borne d'entrée
, et retirez le stylo de test noir.

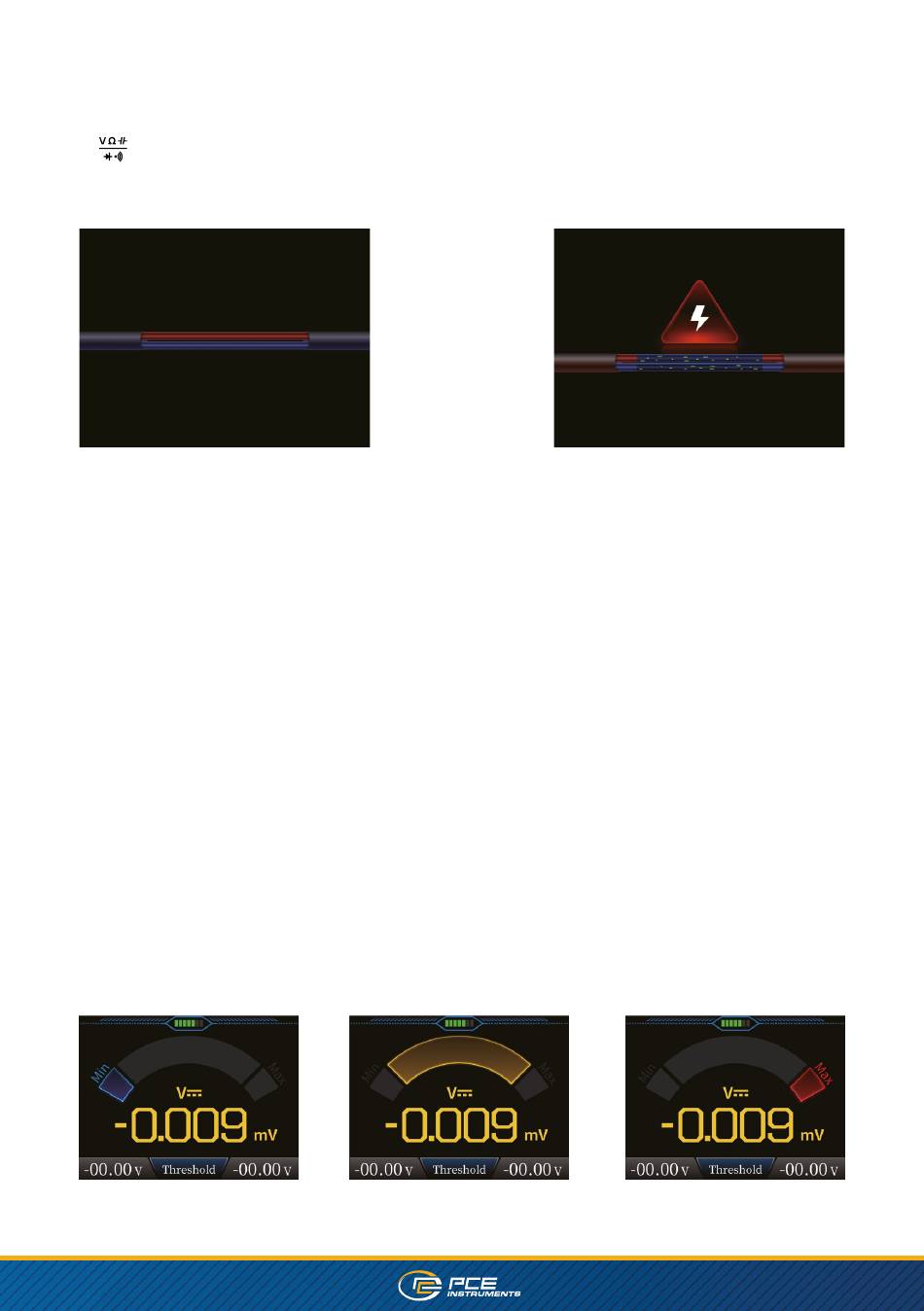

2) Mettez le stylo rouge de test en contact avec la prise d'alimentation secteur. Si le buzzer sonne comme
une ligne sous tension, une ligne neutre ou une ligne de terre, l'affichage à l'écran changera de manière
synchrone, comme le montre la figure suivante:
Fil neutre ou de terre détecté
2. Mode d'enregistrement
En mode enregistrement, il prend en charge les engrenages de tension, de résistance, de diode/buzzer, de
condensateur, de courant fort, de courant faible, de fréquence et de température.
1) Les méthodes de mesure pour le mode d'enregistrement sont les mêmes que pour le mode normal.
Veuillez lire les méthodes de mesure pour le mode normal.
2) Le mode d'enregistrement ajoute des courbes de mesure en temps réel, enregistre les valeurs
minimales et maximales pendant la mesure et sauvegarde les données de mesure en plus du mode
normal.
3) Lors de la mesure, appuyez brièvement sur le bouton central. La zone d'enregistrement sur le côté
droit de l'écran enregistrera les valeurs mesurées à ce moment et les sauvegardera dans l'historique. La
zone d'enregistrement peut afficher jusqu'à 8 ensembles de valeurs mesurées. Lorsqu'il y en a plus de
8, le premier ensemble de données est écrasé et le cycle se poursuit. Les données sur la ligne jaune du
bas représentent la dernière valeur de mesure enregistrée.
3. Mode de surveillance
En mode surveillance, il prend en charge les engrenages de tension, de courant et de température.
1) Les méthodes de mesure pour le mode de surveillance sont les mêmes que pour le mode normal.
Veuillez lire les méthodes de mesure pour le mode normal
2) Le mode de surveillance ajoute la surveillance de seuil au mode normal. Lorsque la valeur mesurée se
situe dans la plage de seuil définie, l'avertisseur sonore retentit et l'affichage à l'écran change selon que
la valeur mesurée est inférieure au seuil minimum défini ou supérieure au seuil maximum défini,
comme indiqué dans la figure suivante.
Inférieur au seuil minimum
6
Dans les limites des seuils
minimum et maximum
Détection d'un fil sous tension
Supérieur au seuil maximum
