fr Instructions de montage

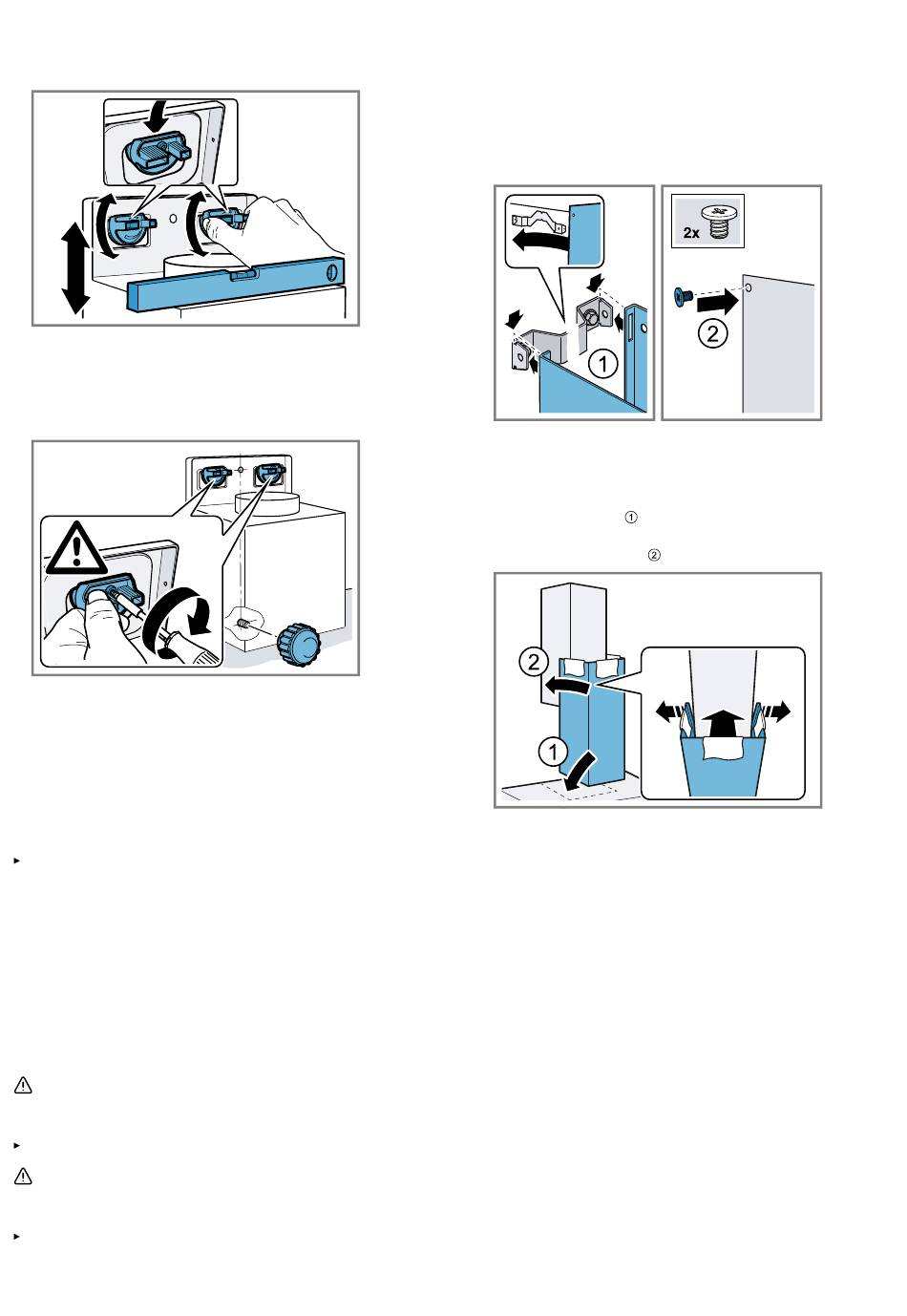

Alignez l'appareil à l'horizontale en tournant les dispo-
3.
sitifs d'accrochage.
Si nécessaire, déplacez l'appareil vers la gauche ou
la droite.
Serrez fermement les vis des dispositifs d'accrochage
4.
en maintenant les dispositifs d'accrochage.
Serrez fermement l'écrou moleté.
5.
Tuyauterie
Remarque : Si vous utilisez un tuyau en aluminium, lis-
sez au préalable la zone de raccordement.
Nous recommandons d'utiliser un conduit d'évacuation
de Ø 150 mm.
Réaliser le raccordement de l'évacuation de l'air
(conduit d'évacuation de Ø 150 mm)
Fixez le conduit d'évacuation directement au man-
chon d'évacuation puis étanchez.
Réaliser le raccordement de l'évacuation de l'air
(conduit d'évacuation de Ø 120 mm)
Fixez le manchon réducteur au manchon d'évacua-
1.
tion.
Fixer le conduit d'évacuation contre le manchon ré-
2.
ducteur.
Étanchez les zones de jonction.
3.
Montage du capot de cheminée
AVERTISSEMENT ‒ Risque de blessure !
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
Portez des gants de protection.
AVERTISSEMENT ‒ Risque d'électrocution !
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
Ne pincez pas et ne coincez pas le câble de raccor-
dement.
16
Pour séparer le capot de cheminée, enlever le ruban
1.
adhésif ou le capot de cheminée de l'emballage de
protection.
Le cas échéant, retirer les films protecteurs recou-
2.
vrant les deux capots de cheminée.
Visser le capot de cheminée supérieur latéralement
3.
contre la cornière de retenue au moyen des 2 vis.
Remarque : Pour éviter les rayures, poser des chif-
4.
fons doux papier, à titre de protection, sur les bords
du capot extérieur.
Poser le capot de cheminée inférieur sur l'appareil et
5.
tirez légèrement.
Enfiler le capot de cheminée inférieur sur le capot de
6.
cheminée supérieur.
Enlever les chiffons avec précaution.
7.
