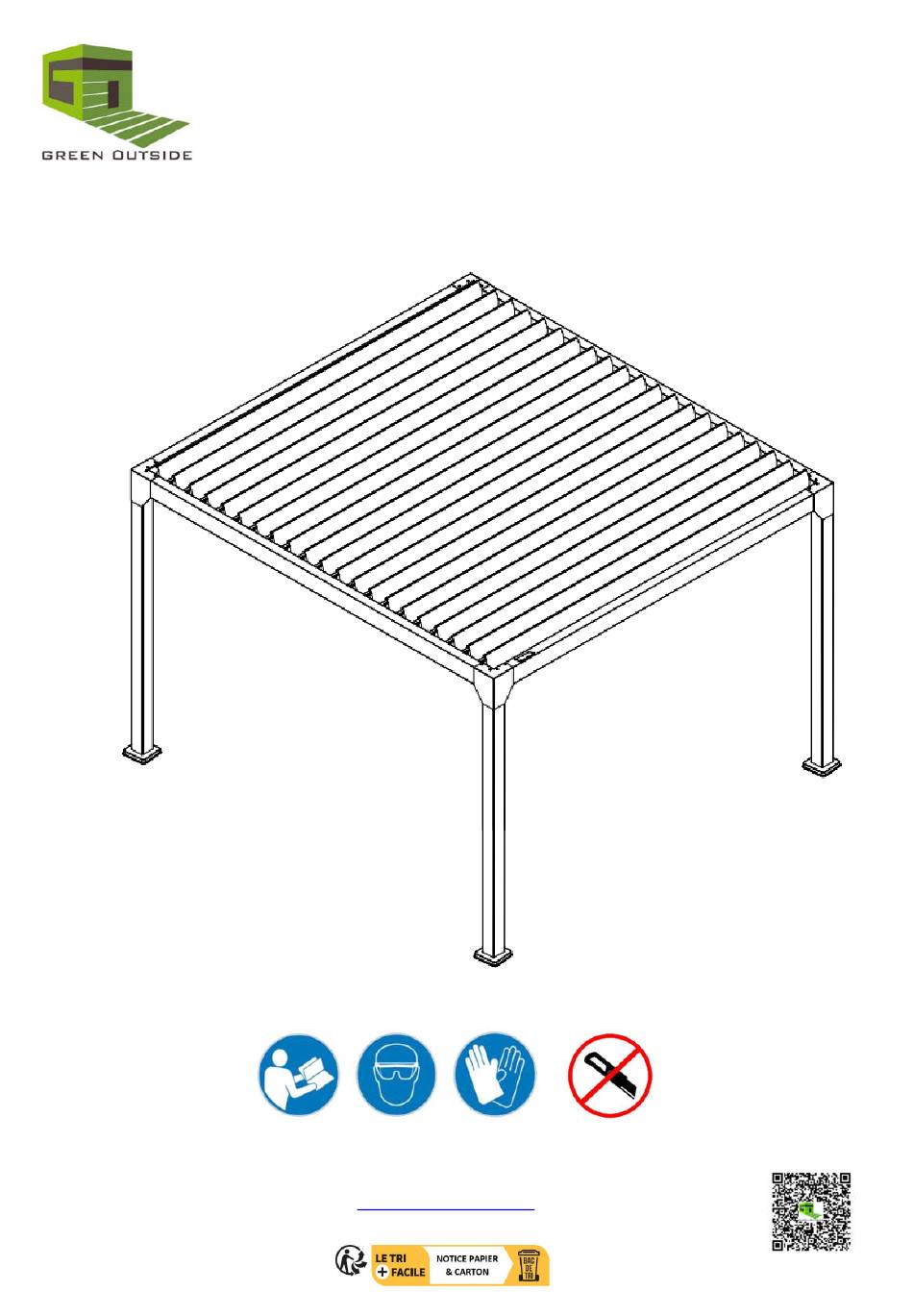

NOTICE DE MONTAGE PERGOLA
BIOCLIMATIQUE MOTORISEE 4x4m
P16E6X3DNS
Montage recommandé par 4 personnes (3 personnes minimum)
Notice à conserver et à consulter attentivement avant montage. Porter les protections appropriées
Pour tout contact en cas de besoin:
sav@green-outside.com
Green Outside sas, 21 route d'Alex, 01100 Bellignat
1
vs 11-2024
Photos non contractuelles – Ne pas jeter sur la voie publique

Publicité

loading

Sommaire des Matières pour GREEN OUTSIDE P16E6X3DNS

  • Page 1 Notice à conserver et à consulter attentivement avant montage. Porter les protections appropriées Pour tout contact en cas de besoin: sav@green-outside.com Green Outside sas, 21 route d’Alex, 01100 Bellignat vs 11-2024 Photos non contractuelles – Ne pas jeter sur la voie publique...
  • Page 2 Composants structure (à vérifier avant montage)
  • Page 3 Composants Visserie /accessoires (à vérifier avant montage) IMPORTANT Lisez attentivement ces instructions avant de commencer le montage. Déballez soigneusement les cartons et assurez-vous que vous disposez bien de tous les éléments indiqués dans la liste des composants avant d’engager le montage. Conservez cette notice. Le port d’équipements de protection (gants, casque, lunettes, chaussures etc…) est fortement recommandé...
  • Page 4 Informations pour le montage Outils nécessaires - Escabeau pour chaque personne - Clé Allen fournie - 1 perceuse avec forêt Ø8 - Petit tournevis cruciforme Déballage du produit Soyez vigilant à l’ouverture des cartons, sans utilisation de cutter. Protégez les espaces au sol pour éviter d’endommager les pièces aluminium au montage Les cartons sont identifiés avec les éléments à...
  • Page 5 Préparation de l’assemblage: Veillez à dégager une surface minimum de 5 x 5 mètres au niveau du sol pour assembler aisément votre pergola. Posez une protection au sol afin de ne pas endommager les éléments lors de l’assemblage. 1. Si vous avez un ou des rideaux ou accessoires de fermeture à assembler, vous pourrez le faire en continuité...
  • Page 6 Insérer le couvre-platine sur chacun des poteaux A1. Fixer les platines sur chacun des poteaux A1.
  • Page 7 Insérer le couvre-platine dans le poteau A2. Fixer la platine au poteau A2.
  • Page 8 Etape 1 Etape 2 Etape 3 Attention à la bonne stabilité de l’ensemble lors des phases du montage.
  • Page 9 Connecter les branchements (cables de même couleur entre eux) Maintenir le cable d’alimentation LED dans la gouttière Fixer les platines d’angle Etape 1 Etape 2 Attention à la bonne stabilité de l’ensemble lors des phases du montage.
  • Page 10 Poursuivre le montage Attention à la bonne stabilité de l’ensemble lors des phases du montage.
  • Page 11 Fixer les platines d’angle. Etape 2 Etape 1 Attention à la bonne stabilité de l’ensemble lors des phases du montage.
  • Page 12 Vérifier l’équerrage de la structure en comparant les cotes hautes et basses pour chacun des 4 cotés. Ajuster et regler si besoin. Marquer les points d’ancrage au sol, percer aux emplacements définis, et fixer à l’aide des chevilles fournies. La longueur A1 doit être égale à A2, La largeur B1 doit être égale à...
  • Page 13 Brancher le cable d’alimentation LED Fixer les lames sur les supports (verifier le sens des lames) Attention au sens de pose des lames...
  • Page 14 Fixer les 21 lames sur leurs supports. Les 5 lames LED sont en position 3, 7, 11, 15 et 19 Connecter l’alimentation LED aux lames équipées des bandeaux LED. au moins 4 cm Connecter le cable d’alimentation LED (avec détrompeur)
  • Page 15 Terminer le montage avec la fixation des caches platines.
  • Page 16 Information télécommande Réglage Réglage (P2) (P2)
  • Page 17 Procédures simplifiées si la pergola ne fonctionne pas après le montage: 1) Avant toute chose, verifier la bonne connexion des cables entre eux (selon leur identification couleur) 2) Vérifier le paramétrage de la télécommande (ci-après) 3) Si la lumière LED n'est pas brillante ou clignote lorsque les lames sont fermées, verifier le réglage de fin de course (ci-après) Paramétrage de la télécommande: Paramétrage : (...
  • Page 18 Procédure de réglage de fin de course moteur si besoin L’angle de fermeture des lames a été ajusté en usine. Cependant, un dérèglement ou une modification de la précision de ces réglages usines peuvent être causés durant le transport ou l'installation (de même, si la lumière LED n'est pas brillante ou clignote lames fermées, cela peut des lames fermées trop étroitement, avec le moteur de commande des lames qui ne parvient pas à...
  • Page 19 - Des photos sous différents angles, de qualité suffisante pour faciliter la compréhension du défaut rencontré, et permettre d’apporter une réponse adaptée. Dans le cadre de sa politique d’amélioration continue, Green Outside se réserve le droit de modifier ses produits sans préavis. Pour plus d’information sur les produits Green Outside:...
