M11 Mk II Series
Fonction
Bro-
che
Masse CC
1
Sortie CC
2
Entrée
3
numérique
Sortie
4
numérique

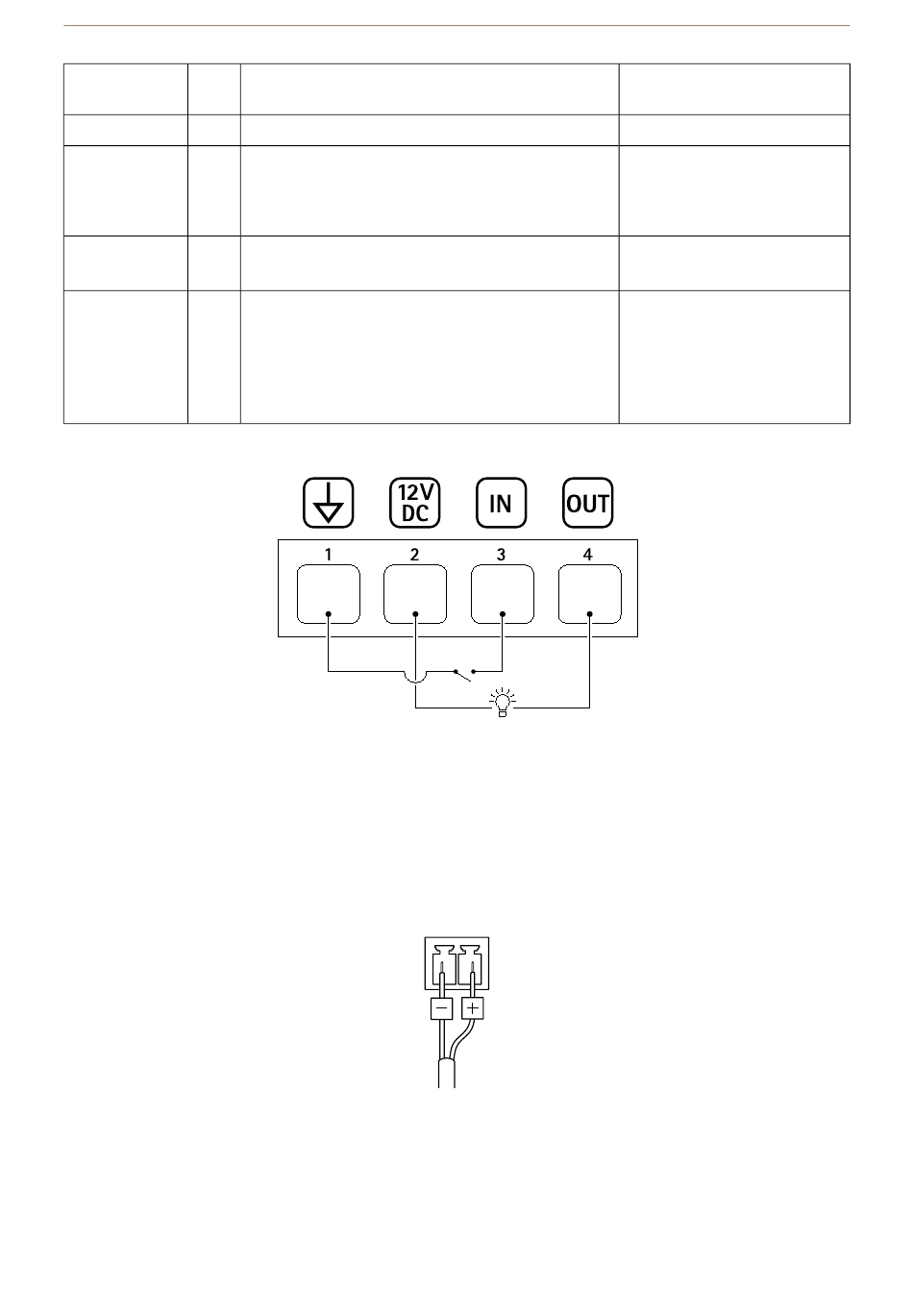

Exemple:
1 Masse CC
2 Sortie CC 12 V, maxi. 25 mA
3 Entrée numérique
4 Sortie numérique
Connecteur d'alimentation
Bloc terminal à 2 broches pour l'entrée d'alimentation CC. Utilisez une source d'alimentation limitée (LPS)
conforme aux exigences de Très basse tension de sécurité (TBTS) dont la puissance de sortie nominale est limitée
à ≤100 W ou dont le courant de sortie nominal est limité à ≤5 A.
Remarques
Cette broche peut également servir à l'alimentation
de matériel auxiliaire.
Remarque : cette broche ne peut être utilisée que
comme sortie d'alimentation.
Connectez-la à la broche 1 pour l'activer ou
laissez-la flotter (déconnectée) pour la désactiver.
Connexion interne à la broche 1 (terre CC) en cas
d'activation, et flottante (déconnectée) en cas de
désactivation. En cas d'utilisation avec une charge
inductive, par exemple un relais, connectez une
diode en parallèle à la charge pour assurer la
protection contre les transitoires de tension.
75
Caractéristiques techniques
0 V CC
12 V CC
Charge maximale = 25 mA
0 à max. 30 V CC
0 à 30 V CC max., drain
ouvert, 100 mA
