3
Fixez le support du NaviPad.
a.
Si le support du NaviPad est installé sur le produit,
utilisez les vis fournies.
Attention
Utilisez des vis de longueur suffisante.
Assurez-vous que les vis ne peuvent pas
traverser le caisson du produit et ne pro-
voquent pas de fuite.
b.
Si le support du NaviPad est installé sur un mur, uti-
lisez des vis adaptées à la structure du mur. Les vis
ne sont pas fournies par Systemair.
2.2
Pour connecter le NaviPad
1

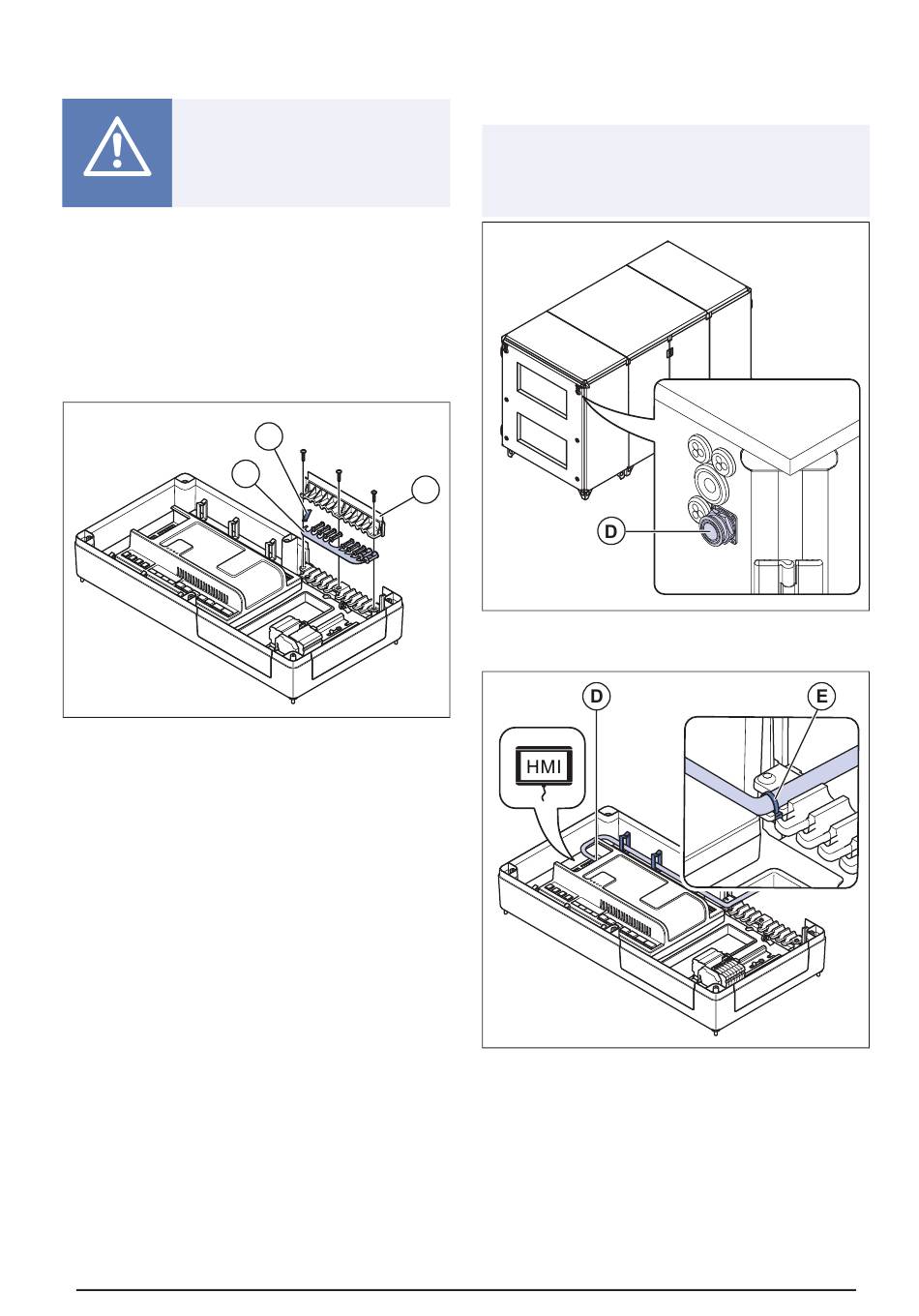

Desserrez les 6 vis sur le capot du coffret de régulation
Access et retirez le capot.
2
Retirez les 3 vis du capot pour les prises (A).
3
Retirez le capot pour les prises (A) et la rangée de prises
(B).
4
Retirez et jetez la prise d'angle (C) pour faire de la place
au câble du NaviPad.
2
C
B
5
Connectez le câble du NaviPad au port de l'IHM (D)
dans l'appareil de commande CU27–C2 WiFi/CU40–C2
WiFi dans le coffret de régulation Access. Sur les pro-
duits de type ODK, le port de l'IHM (D) se trouve sur le
côté extérieur du produit.
Note!
Le port HMI est POE (alimentation par Ethernet) et n'est
applicable que pour l'interface homme-machine (IHM), il
n'y a pas d'autres connexions approuvées.
A
6
Placez le câble du NaviPad dans les clips de câble et at-
tachez le câble du NaviPad avec une attache de câble
(E).
7
Fixez la rangée de prises (B).
8
Fixez le capot pour les prises (A) et serrez les 3 vis.
9
Fixez le capot du coffret de régulation Access et serrez
les 6 vis.
2.3
Pour nettoyer le NaviPad
Déconnectez le NaviPad et nettoyez-le avec un chiffon sec
et un produit de nettoyage pour écrans tactiles.
