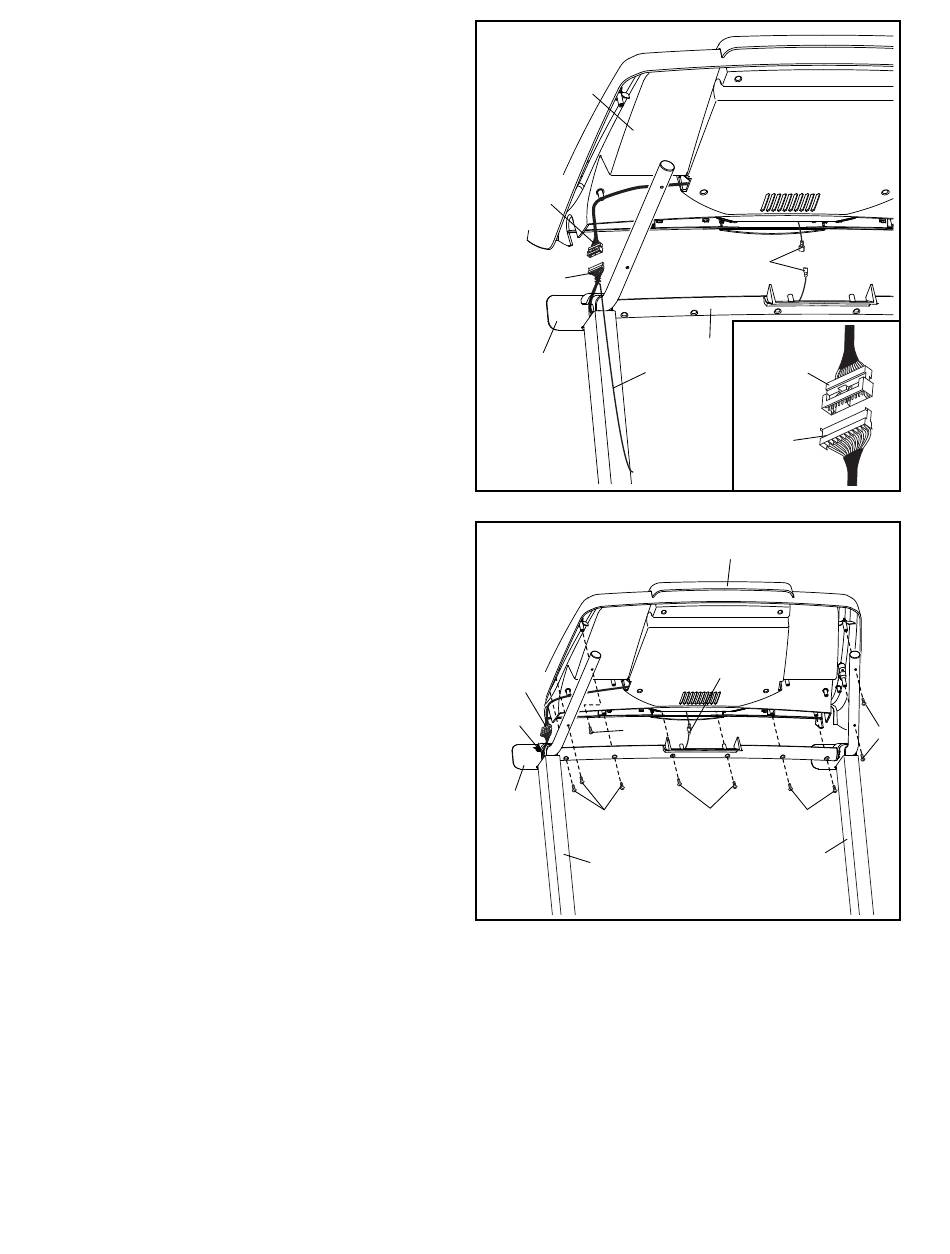

10. Avec l'aide d'une deuxième personne, tenez
l'assemblage de la console près de la Rampe
Droite (64).
Reportez-vous au schéma encadré. Reliez
le Fil du Montant (63) au fil de la console. Les
connecteurs devraient s'enfoncer aisément
l'un dans l'autre de façon à s'emboîter. Si tel
n'est pas le cas, retournez l'un des connecteurs
et ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAÇON APPROPRIÉE, LA
CONSOLE RISQUE D'ÊTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Ensuite, reti-
rez l'attache de fil du Fil du Montant.
Branchez le fil de terre de la console dans
le fil de terre de la Barre Transversale de la
Console (61).
11. Insérez les fils qui se trouvent dans la Rampe
Droite (64) dans le trou indiqué alors que vous
placez l'assemblage de la console sur les
Montants Gauche et Droit (66, 76). Assurez-
vous qu'aucun fil n'est coincé.
Fixez l'assemblage de la console à l'aide de dix
Vis #8 x 3/4" (4) ; engagez chacune des dix Vis
avant de les serrer. Ne serrez pas excessive-
ment les Vis.
Référez-vous à l'étape 5. Serrez fermement les
six Vis 3/8" x 3 1/4" (2).
