New England Arbors Fairfield Instructions D'assemblage

INSTRUCTIONS D'ASSEMBLAGE
Tonnelle Fairfield
Veuillez le lire attentivement avant d'entreprendre l'assemblage.
IMPORTANT: VÉRIFIER L' INTÉRIEUR DE VOS POTEAUX POUR TOUT LE MATÉRIEL.

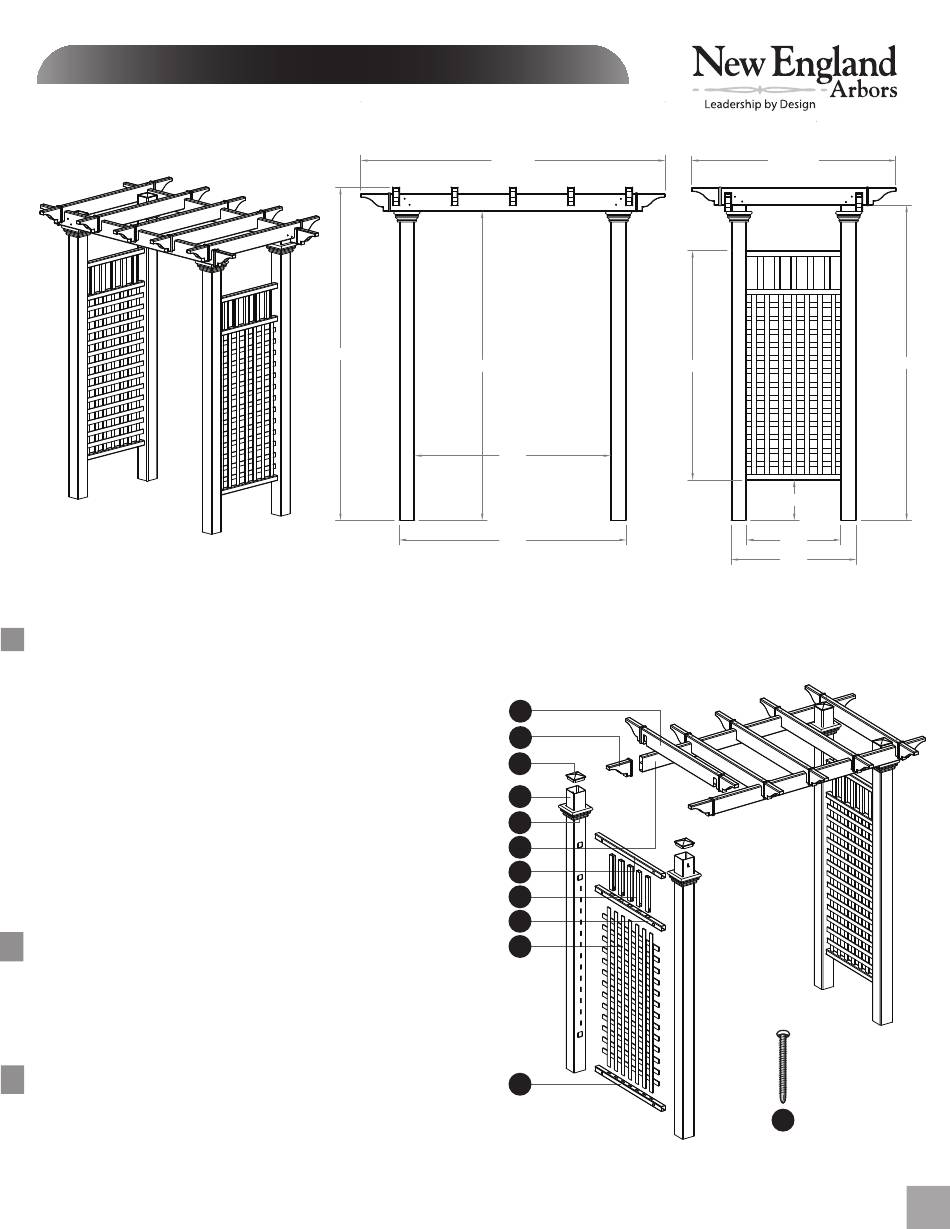

Vérifier la boîte pour ce contenu
En cas de pièces manquantes ou défectueuses, appelez notre service à la clientèle au 1 800 282 9346, poste #20 (du lundi au vendredi de 8 h à 16 h HNE).
1. Chevrons (5) 1 1/2" x 4 1/2" x 38"
2. Embouts de la pergola (14)
3. Caps de poteaux ( 4)
4. Poteaux (4) 4" x 4" x 84"
5. Garnitures de poteaux (4)
6. Poutres de soutien(2) 1 1/2" x 4 1/2" x 63 1/2"
7. Rails du haut du panneau latéral (2) 1 1/2" x 1 1/2" x 31 5/8"
8. Axes verticaux du panneau latéral (10) 7 1/8" x 1 1/2" x 10 3/8"
9. Rails du milieu du panneau latéral (2) 1 1/2" x 1 1/2" x 31 5/8"
10. Panneau latéral en treillis(2) 1/2" x 26 1/2" x 47 3/4"
11. Rails inférieurs du panneau latéral horizontal (2) 1 1/2" x 1 1/2" x 31 5/8"
12. 3 po. (7.6 cm.) Vis en acier inoxydable (pour chevrons) (26)
13. Tube de colle à vinyle
Outils dont vous aurez besoin
• Marteau
• Ruban à mesurer
• Niveau
• Tabouret ou courte échelle
• Pelle ou vis sans fin
• Perceuse sans fil
Informations générales
• Lire les instructions attentivement avant de commencer l'assemblage.
• Lors de l'assemblage des composants, placez-les sur une surface non
abrasive (ex. : boîte d'expédition) afin d'éviter de les égratigner.
• Nous recommandons un zone dégagée de 10' x 8' pour l'assemblage.
• Vous ne devriez pas avoir besoin d'utiliser une force excessive lors de
l'assemblage des composants.
77,75 po
86,5 po
80,5 po
50 po
58 po
58,5 po
1
2
3
4
5
6
7
8
9
10
11
www.newenglandarbors.com
52,25 po
10,25 po
24 po
32 po
12
(Pas à l'échelle)
Ver 2/Sept. 2010
82 po
1
