fr Instructions de montage
Utilisez les vis et les chevilles fournies uniquement
3.
pour la maçonnerie massive.
Il convient d'utiliser des moyens de fixation appro-
priés en présence d'autres matériaux de construction
tels que placoplatre, béton cellulaire, briques Poroton,
briques.
Le poids maximal de l'appareil est de 50 kg.
4.

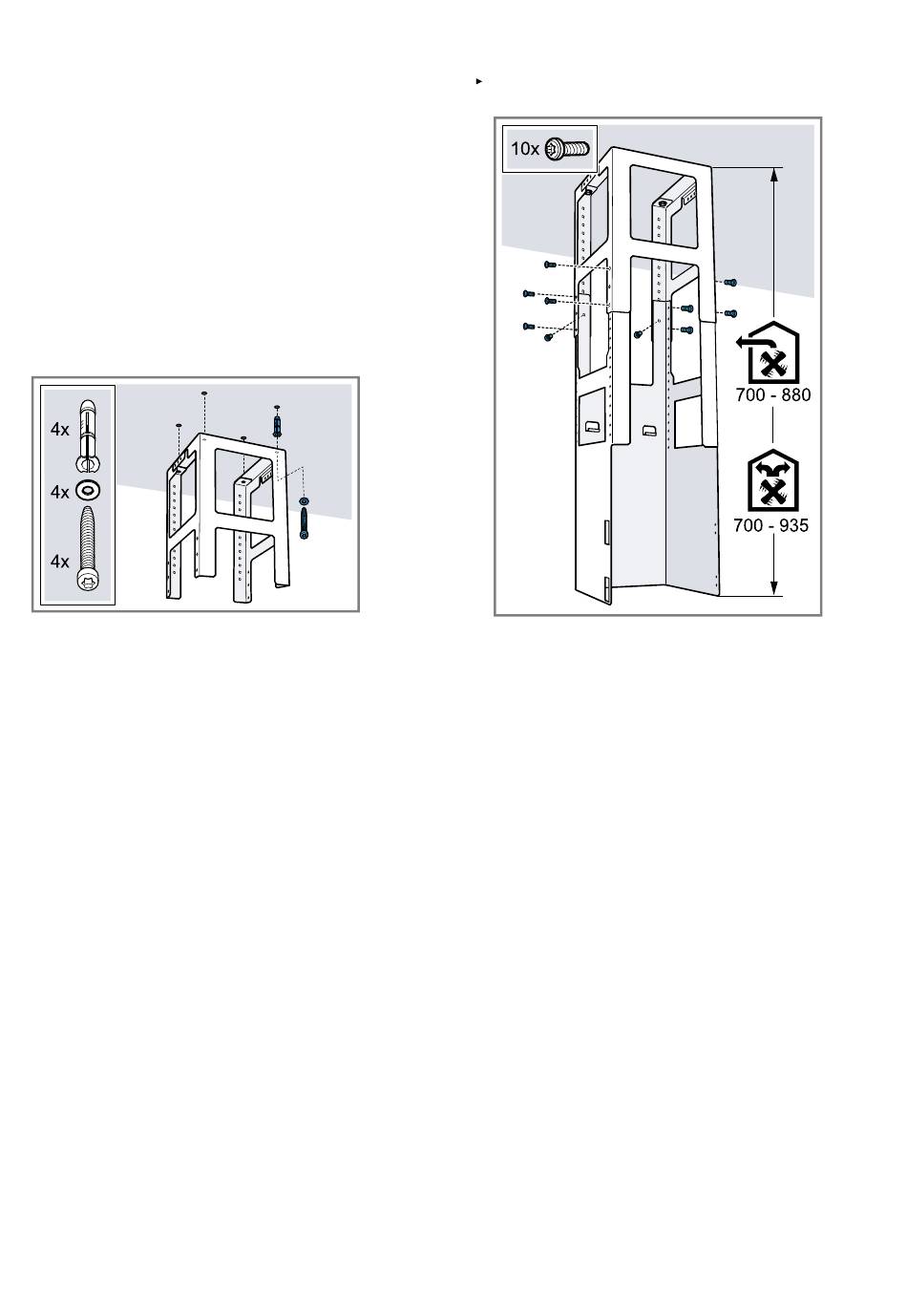

Monter le châssis-support supérieur
Remarque : Le châssis-support est réglable en hau-
1.
teur par crans de 20 mm.
Avant le montage, définissez la hauteur totale du
2.
châssis-support et marquez l'emplacement des trous.
Au plafond, marquez l'emplacement du centre de
3.
l'appareil.
A l'aide du gabarit ci-joint, marquez les emplace-
4.
ments des vis sur le plafond.
Pour les fixations, percez quatre trous de 8 mm de Ø
5.
et profonds de 80 mm, puis enfoncez les chevilles à
fleur de la surface.
A l'aide de 4 vis, fixez la partie supérieure du châssis-
6.
support au plafond.
Veillez à ce que le châssis-support se trouve dans
–
la position correcte.
L'étrier médian définit le côté privilégié et doit poin-
–
ter en direction de l'élément de commande de la
table de cuisson.
14
Monter le châssis-support inférieur
Avec 10 vis, fixez les parties supérieure et inférieure
du châssis-support à la hauteur totale définie.
Veillez à ce que le châssis-support inférieur se
–
trouve dans la position correcte.
Le côté ouvert doit être orienté en direction des
–
éléments de commande de la table de cuisson.
Conseil : Vous pouvez réajuster le châssis-support ulté-
rieurement en desserrant les vis de fixation.

Monter l'appareil

Accrochez l'appareil par le bas dans le châssis-sup-
1.
port.
Veillez à ne pas coincer le cordon d'alimentation.
