Atlantic interface Naviclim gainable Notice D'installation page 6

1

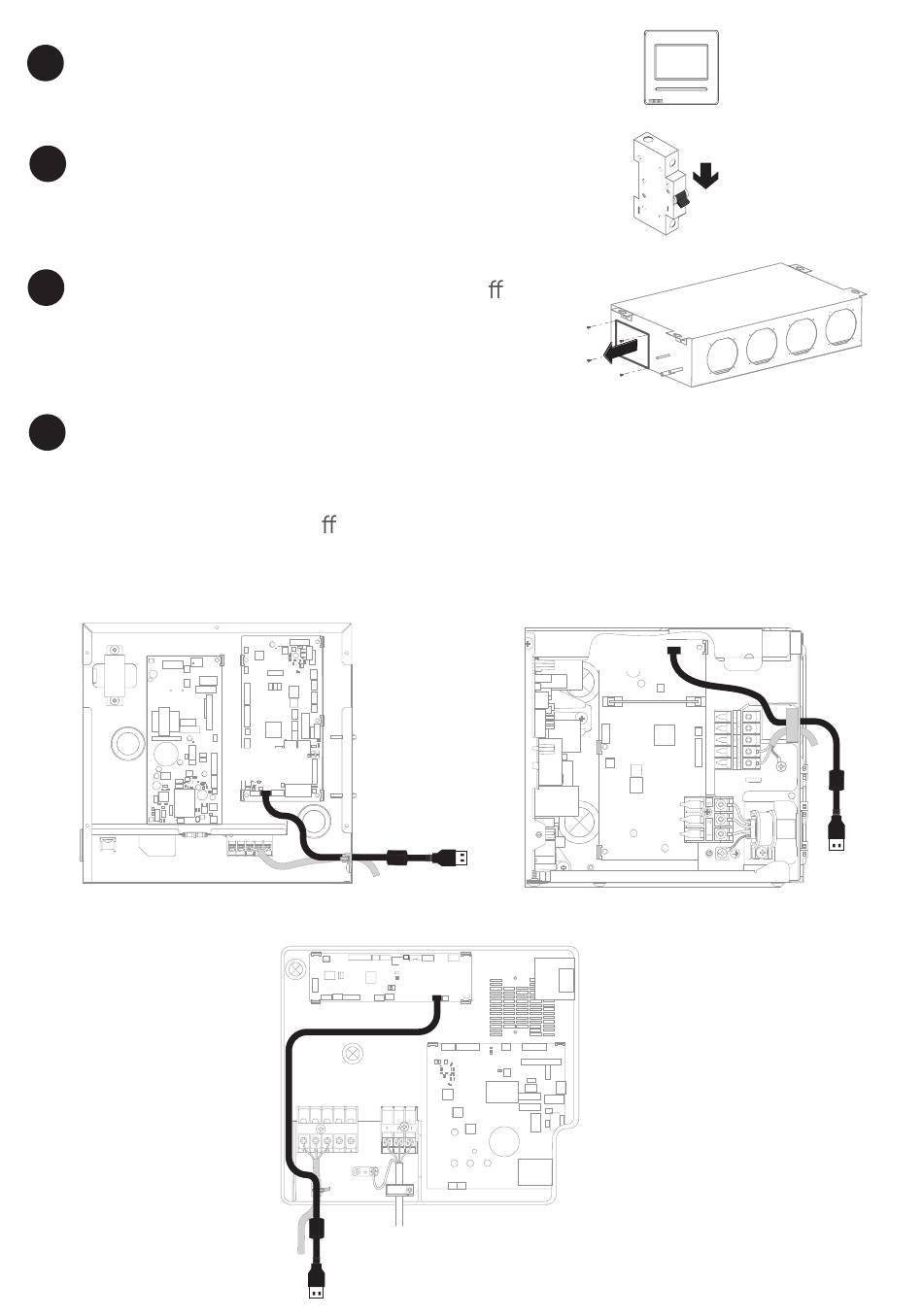

Eteindre le gainable avec la télécommande
filaire.
2
Mettre hors tension le disjoncteur.
3
Dévisser et déposer le capot du co ret
électrique.
4
Connecter le connecteur 4 broches (fourni en accessoire) sur le
CN65 de la carte électronique du gainable. Faire cheminer le câble
comme indiqué ci-dessous. La localisation du connecteur sur la
carte électronique di ère selon le modèle de gainable. Le modèle
de gainable est indiqué sur la plaque firme du produit.
Modèle KMLA/B
6
CN65
Modèle KHTAP
CN65
Modèles KSLAP et KLLA
CN65
ON -> OFF
ON -> OFF
