Configuration du capteur externe (non compatible avec le capteur CMDT 390)
Le CMDT 391 a été conçu pour supporter un accéléromètre externe,
alimenté par un courant constant, à deux fils qui fournit une sortie de 100
mV/g et une tension de polarisation pour indiquer que le capteur
fonctionne correctement.
Pour connecter le CMDT 391, il faut utiliser le câble SKF correct (référence
CMAC 8010), Figure 2 – 7 ci-dessous. Ce câble comporte un connecteur à
6 broches qui s'accouple avec le connecteur de charge/du capteur
externe de l'unité,
Important : Notez que le CMDT 391-Ex utilise un câble de
référence CMAC 8010-Ex. Reportez-vous aux consignes de sécurité
pour connaître les conditions d'utilisation spécifiques et les
paramètres de l'entité/du connecteur à prendre en compte lors de la
sélection d'un accéléromètre externe homologué Ex approprié.
L'accéléromètre externe recommandé par SKF pour une utilisation avec le
CMDT 391 est le CMSS 2100 et pour le CMDT 391-Ex, le CMSS 786A-IS.
Assurez-vous que le câble du capteur externe est correctement fixé en
procédant comme suit :
• Repérez la petite encoche sur le connecteur QuickCollect.
• Alignez la rainure de clavette du connecteur de câble sur cette
• Serrez la vis sur le connecteur monté sur le câble pour serrer
Autre solution :
QuickCollect CMDT 391 / CMDT 391-Ex
Manuel de l'utilisateur – Révision B
Figure 3 -
Figure 2 - 7.

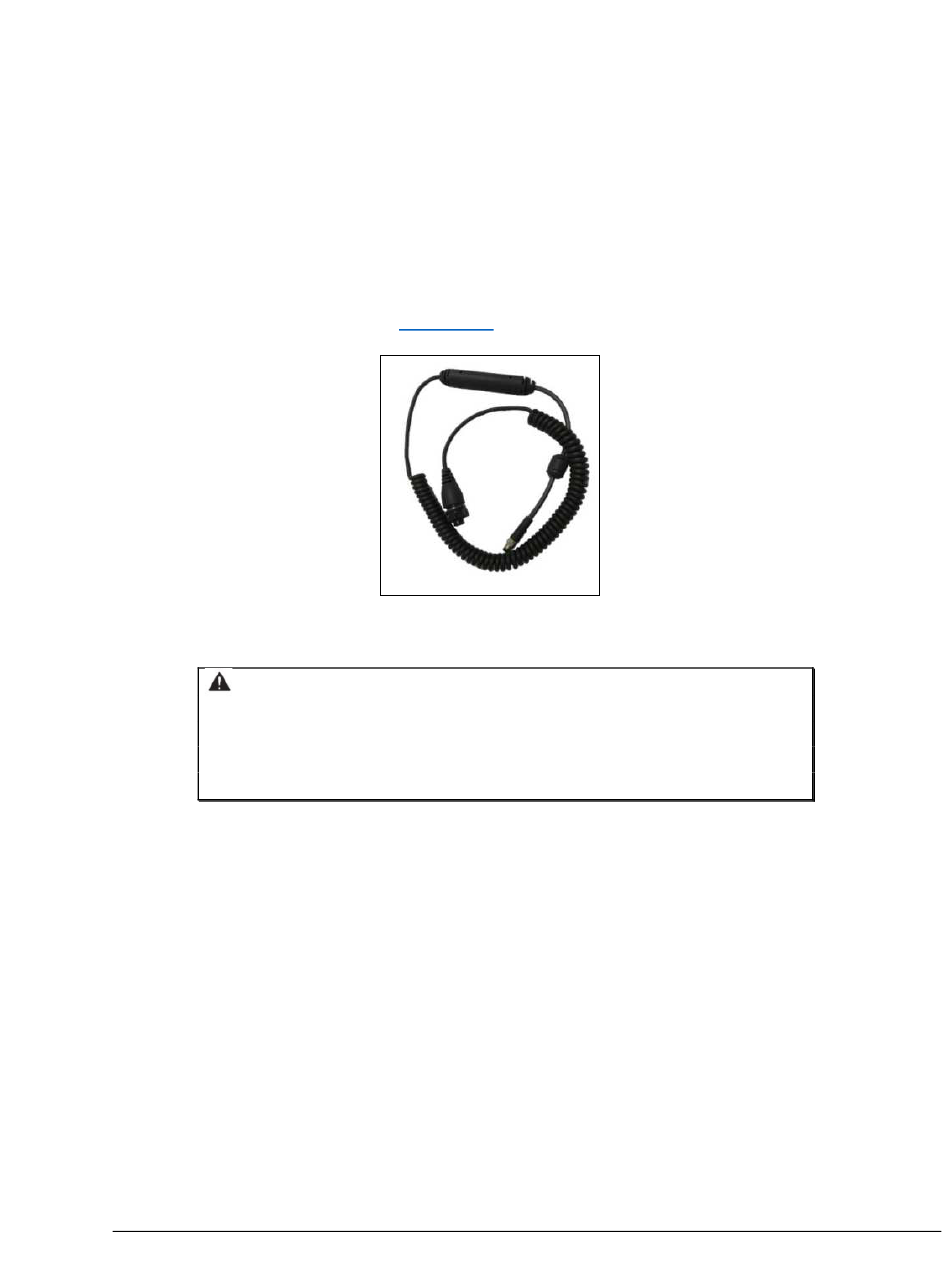

CMAC 8010 – Câble de capteur externe du CMDT 391.
encoche et appuyez légèrement pour réunir les deux connecteurs.
l'ensemble (ne pas serrer trop fort).
1.
2 - 9
