(Not Included)
(Non inclus)
3" (75mm)
3" (75mm)

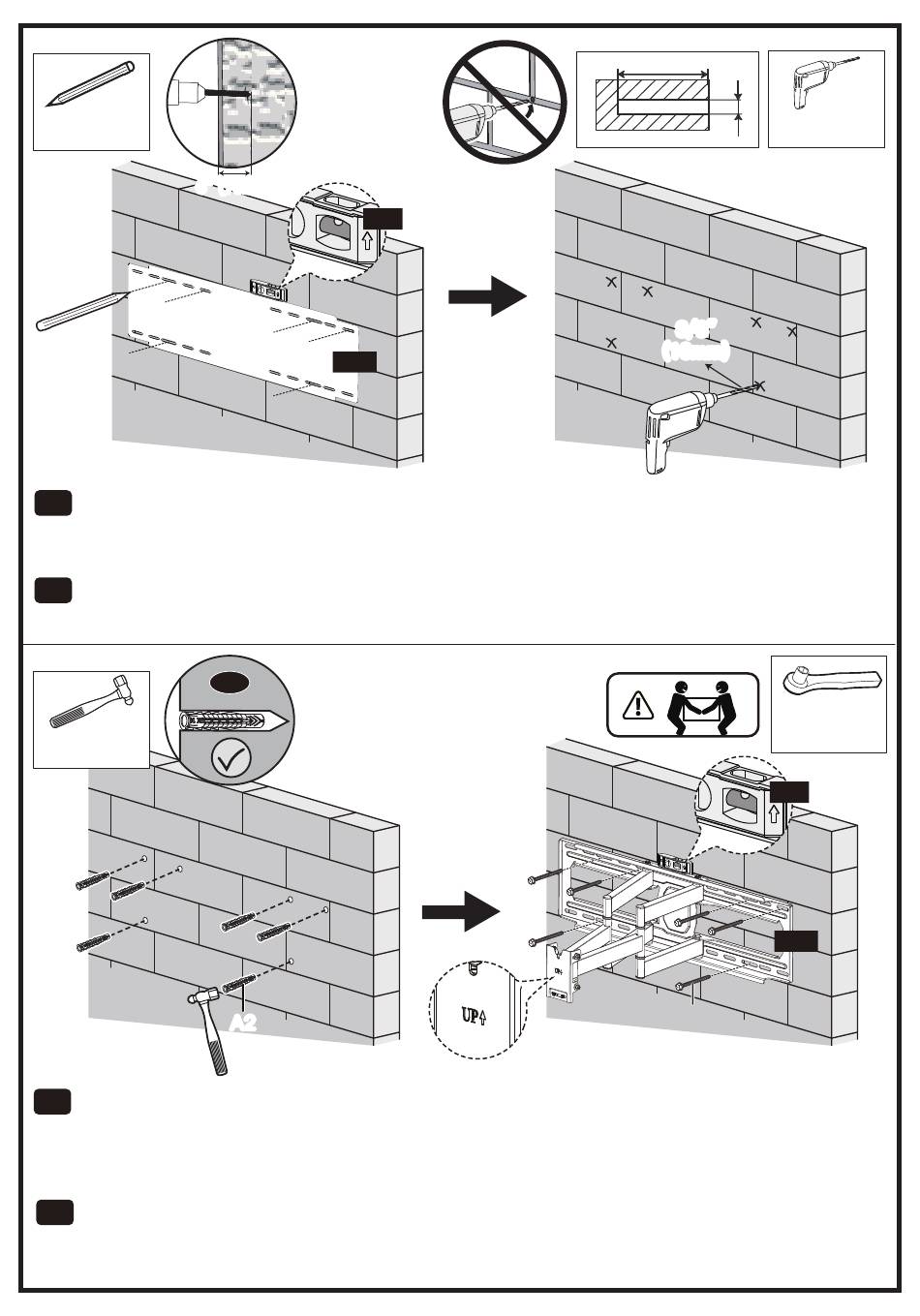

Position the wall plate template [05] at your desired height. Level the wall plate template [05]
EN
and mark the holes. Drill 6 pilot holes using a 3/8" (10mm) diameter drill bit. Make sure the
depth is not less than 3" (75mm). Never drill into the mortar between bricks.
Positionnez le modèle de plaque murale [05] à la hauteur souhaitée. Mettez à niveau le modèle de
plaque murale [05] et marquez les trous. Percez 6 trous pilotes à l'aide d'un foret de 3/8 po
FR
(10mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 po (75mm). Ne
percez jamais dans le mortier entre les briques.
(Not Included)
(Non inclus)
Use a hammer to tap the anchors [A2] into the drilled holes. Ensure the anchors [A2] are
EN
seated flush with the concrete or brick surface. Mount the arm assembly / wall plate [01] on
the wall using the lag screws [A1] and anchors [A2]. Tighten the lag screws [A1] only until
they are pulled firmly against the wall plate (DO NOT overtighten).
Avec un marteau, tapez sur les ancrages [A2] pour les enfoncer dans les trous percés. Veillez
à ce que les ancrages [A2] affleurent la surface en béton ou en briques. Montez l'assem-
FR
blage de bras / la plaque murale [01] sur le mur à l'aide des tire-fonds [A1] et des ancrages
[A2]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la
plaque murale (NE PAS trop serrer).
06
05
A2
A2
A2
3/8" (10mm)
13
3" (75mm)
(Not Included)
(Non inclus)
3/8"
3/8"
(10mm)
(10mm)
(Not Included)
(Non inclus)
1/2" (13mm)
06
01
A1
