CAB CL.G4 Livret D'instructions page 6

4) GESTIONE SENSORI
Nel caso in cui vengano collegati alla centrale dei sensori per la gestione degli eventi atmosferici, il funzio-
namento è il seguente:
Sensore vento: collegare il sensore(anemometro)
JM3 ANT
all'ingresso prefissato(vedi schema) ed impostare
tramite i dip-switch 1-2-3 la velocità del vento desi-
f g
derata (vedi tabella a lato).
Se il vento supera la soglia impostata la tenda viene
automaticamente chiusa, escludendo qualsiasi co-
mando per circa 8 minuti dall'ultimo allarme.
Sensore pioggia: quando il sensore pioggia si attiva invia un comando di chiusura che rimane attivo per 8
minuti, escludendo qualsiasi comando.
R
Sensore sole: il sensore controlla la luminosità presente e, in caso venga superata la soglia impostata
A
tramite il trimmer RT1(vedi capitolo "FUNZIONE TRIMMER"), deve passare un tempo di 8 minuti al termine
del quale la centrale comanda l'apertura di tutti i motori collegati. Il procedimento inverso avviene quando
D
la luminosità rilevata scende sotto la soglia impostata(in questo caso dopo 8 minuti viene comandata la
I
chiusura di tutti i motori collegati).
ATTENZIONE: se si desiderano utilizzare a pieno le funzioni del sensore sole, il dip-switch SW4 deve
O
essere posizionato su ON.
Se non si usa il sensore sole, lasciare inserito il ponticello fornito in dotazione.

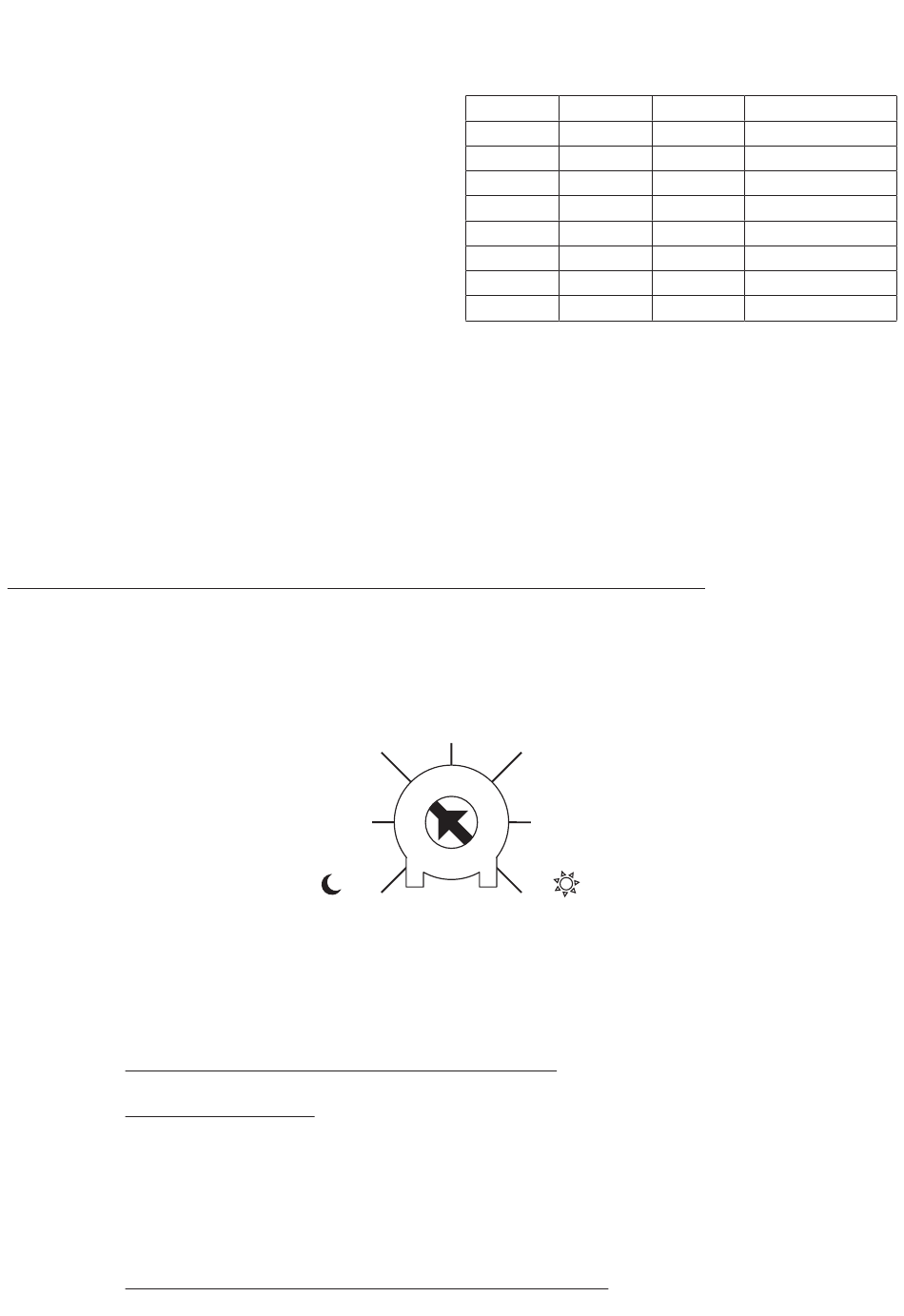

5) FUNZIONE TRIMMER (RT1)
La regolazione della sensibilità del sensore sole si ottiene tramite il trimmer RT1:
più è alto il numero di Klux e più forte deve essere l'intensità del sole per far aprire le tende.
Op. COM Cl.
6) FUNZIONE DIP-SWITCH (SW)
SW 1-2-3
Regolazione vento
MOT
4
SW 4 Regola l'eventuale riapertura automatica della tenda:
OFF: la tenda una volta chiusa, con allarme vento, rimane chiusa.
Per riaprirla si deve inviare un comando di apertura.
ON: terminato l'allarme vento la tenda si riposiziona dove si trovava.
Se era aperta si riapre.
SW 5 Comando uomo presente/automatico:
OFF: funziona in automatico con i pulsanti e con la trasmittente radio.
ON: funzionamento uomo presente(la trasmittente è disabilitata).
SW 6 Selezione presenza/esclusione sensore sole:
OFF: il sensore sole è attivo.
ON: il sensore viene disabilitato.
Se si monta solo l'anemometro il dip va impostato su ON.
Dip1
OFF
ON
OFF
ON
OFF
ON
OFF
ON
25
Klux
12
Klux
8
Klux
0
Klux
Dip2 Dip3
OFF OFF
OFF OFF
ON OFF
ON OFF
OFF ON
OFF ON
ON ON
ON ON
32
Klux
45
Klux
50
Klux
Vento (Km/h)
5
10
15
20
25
30
35
40
