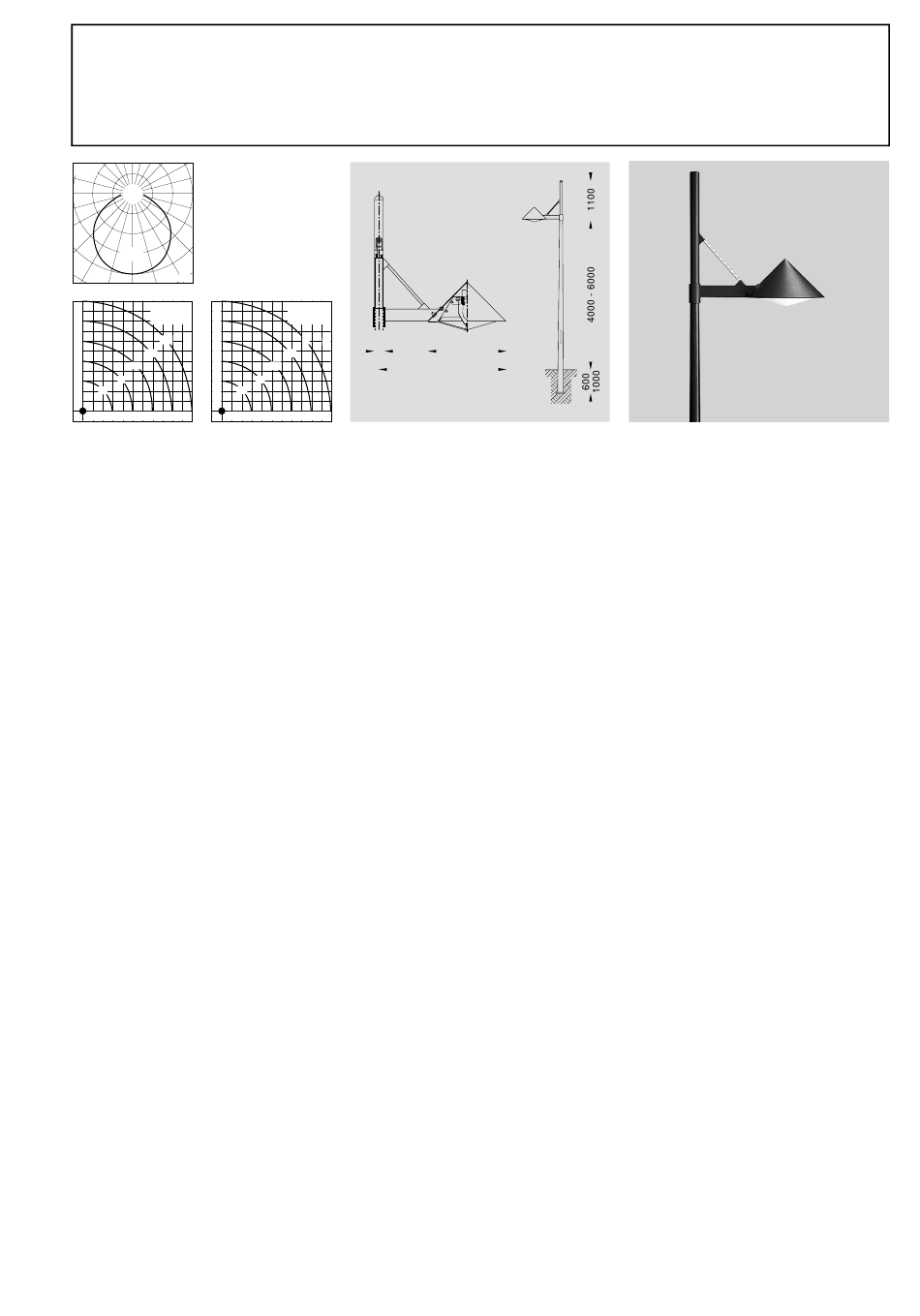

BEGA 8821 Fiche D'utilisation

11.04 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
8821
120
cd / Klm
30°
8821
10 10
1 HME 80 W
H = 5,0 m
8 8
0,6 lx
6 6
1,4
2,8
4 4
6
13 21
2 2
m 2 4 8 10 m 2
6
Anwendung
Mastaufsatzleuchte mit symmetrischer
Lichtstärkeverteilung.
Zur Beleuchtung von Straßen und Plätzen.
Für Masthöhen von 4000 - 6000 mm.
Lampe
Quecksilberdampflampe
HME 80/125 W · E 27
Osram: HQL 80 de luxe
HQL 125 de luxe
Philips: HPL Comfort 80 W
HPL Comfort 125 W
Konstruktion
Leuchte besteht aus Aluminiumguß,
Aluminium und Edelstahl
Kunststoffabdeckung weiß
Für Mastzopf ø 76 mm
Einstecktiefe 150 mm
Anschlußklemme 2,5@
Schutzleiteranschluß
Zugentlastungsschelle
Fassung E 27
Vorschaltgerät 80/125 W · 230 V y 50 Hz
umschaltbar · Versandschaltung 80 W
Befestigungsmöglichkeit für
Kompensationskondensator
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
1 mm und Spritzwasser
³
c – Konformitätszeichen
Windangriffsfläche: 0,27 m²
Gewicht: 19,5 kg
Kompensation
Leuchte kann werkseitig netzparallel
kompensiert geliefert werden.
1 x 8 µF · 250 V y
1 HME 80 W
1 x 10 µF · 250 V y
1 HME 125 W
Kondensator: EN 61 048/049
- 40° bis + 100° C
Mit Berührungsschutzklemmen und
Entladewiderstand. Verdrahtung mit
wärmebeständiger Leitung.
Aufsatzleuchte
Pole top luminaire
Luminaire tête de mât
8821
1 HME 125 W
H = 5,0 m
1 lx
76
2,1
4,4
10
4 8 10
6
Application
Pole top luminaire with symmetrical light
distribution.
For lighting of streets and squares.
For pole mounting heights 4000 - 6000 mm.
Lamp
Mercury vapour discharge lamp
HME 80/125 W · E 27
4000 lm Osram: HQL 80 de luxe
6500 lm HQL 125 de luxe
4000 lm Philips: HPL Comfort 80 W
6500 lm HPL Comfort 125 W
Construction
Luminaire made of aluminium alloy,
aluminium and stainless steel
White plastic diffuser
For pole top ø 76 mm
Slip fitter insert depth 150 mm
Connecting terminal 2.5@
Earth conductor connection
Strain-relief clamp
Lampholder E 27
Ballast 80/125 W · 230 V y 50 Hz
Tapped · Dispatch connection 80 W
Prepared for PF correction capacitor
Safety class I
Protection class IP 44
Protection against foreign bodies
1 mm and splash water
³
c – Conformity mark
Wind catching area: 0.27 m²
Weight: 19.5 kg
PF-Correction
The luminaire can be delivered with a
prefabricated mains parallel correction.
1 HME 80 W
1 HME 125 W
Capacitor: EN 61 048/049
- 40° up to + 100° C
With terminals, protected against accidental
contact, and with discharge resistor.
Use only heat resistant cable for wiring.
Ø 650
1050
4000 lm
6500 lm
4000 lm
6500 lm
1 x 8 µF · 250 V y
1 x 10 µF · 250 V y
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 44
Utilisation
Luminaire tête de mât à répartition lumineuse
symétrique.
Pour l'éclairage de rues et places.
Pour mâts de hauteur 4000 - 6000 mm.
Lampe
Lampe à vapeur de mercure
HME 80/125 W · E 27
Osram: HQL 80 de luxe
HQL 125 de luxe
Philips: HPL Comfort 80 W
HPL Comfort 125 W
Construction
Luminaire fabriqué en fonte d'alu,
aluminium et acier inoxydable
Vasque synthétique blanche
Pour tête de mât ø 76 mm
Profondeur d'embout 150 mm
Bornier 2,5@
Raccordement de mise à la terre
Collier anti-traction
Douille E 27
Ballast 80/125 W · 230 V y 50 Hz
permutable · Branchement d'usine 80 W
Fixation prévue pour condensateur de
compensation
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
1 mm et les projections d'eau
³
c – Sigle de conformité
Prise au vent: 0,27 m²
Poids: 19,5 kg
Compensation
Le luminaire peut également être livré
compensé en parallèle à l'usine.
1 x 8 µF · 250 V y
1 HME 80 W
1 x 10 µF · 250 V y
1 HME 125 W
Condensateur: EN 61 048/049
- 40° jusqu'à + 100° C
Avec bornes protégées contre les contacts
accidentels et résistance de décharge.
Pour le câblage, n'utiliser que des fils
résistant à la chaleur.
!
8821
4000 lm
6500 lm
4000 lm
6500 lm
