T10FM
4.8 Montage du disque à fentes (système de mesure de
vitesse de rotation)
Afin d'éviter tout endommagement du disque à fentes du système de mesure
de vitesse de rotation durant le transport, celui-ci n'est pas monté sur le rotor.
Il doit donc être fixé à la bride intermédiaire par le client avant le montage du
rotor sur la ligne d'arbres. Pour ce qui est de la bride intermédiaire et du
capteur de vitesse de rotation correspondant, ils ont été montés dans nos
usines.
La visserie nécessaire, le tournevis et le produit frein filet sont compris dans la
livraison.

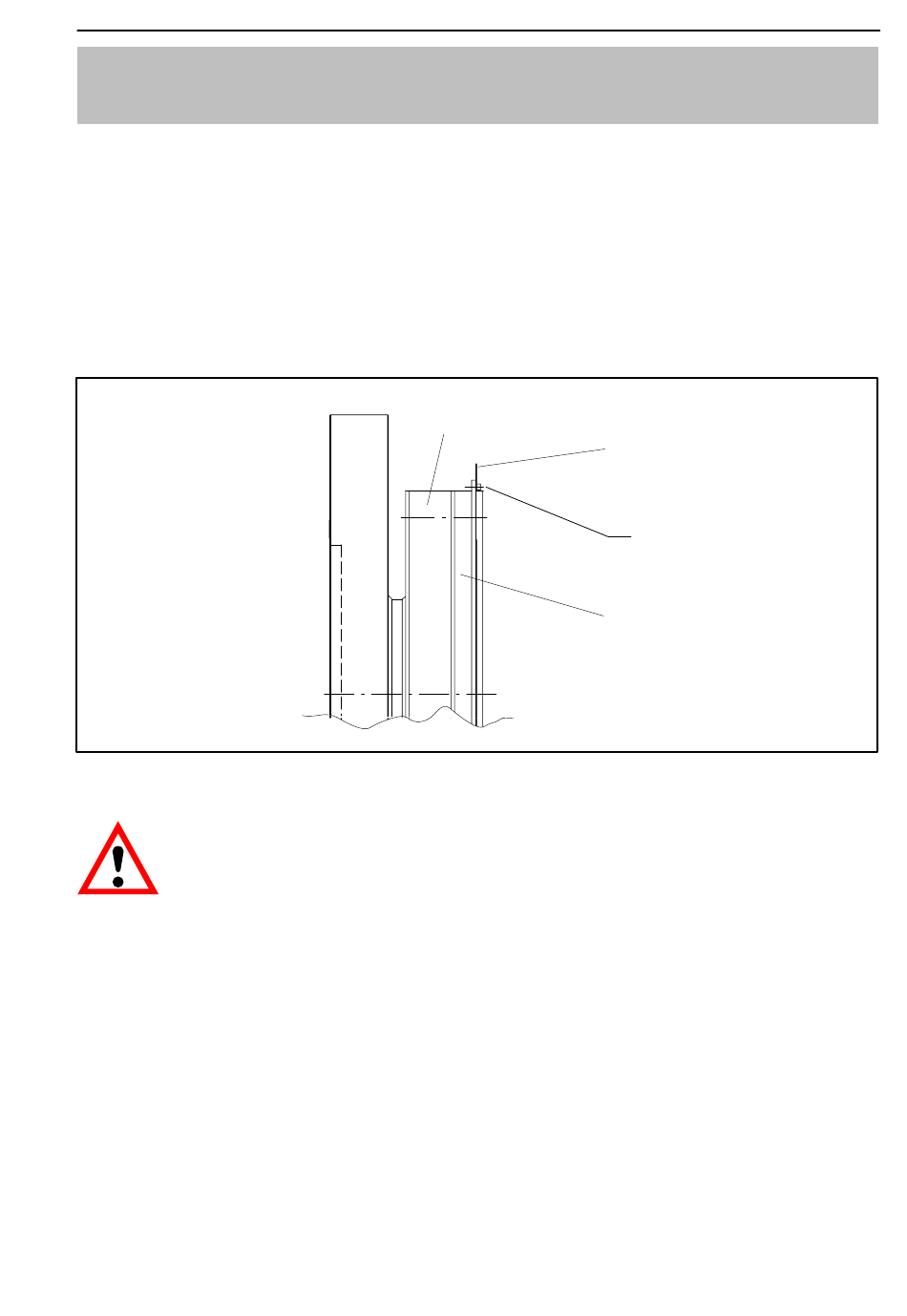

Fig. 4.8 : Montage du disque à fentes
ATTENTION
Lors des travaux de montage, veillez impérativement à ce que le disque
à fentes ne soit pas endommagé !
Ordre de montage
1. Glissez le disque à fentes sur la bride supplémentaire et alignez les trous
d'alésage.
2. Appliquez un peu de produit frein filet sur le filetage des vis et mettez ces
dernières en place (couple de serrage < 15 N⋅cm).
A0895-1.3 fr
Bride B
Disque à fentes
Bride intermédiaire
Vis de fixation du disque
à fentes décalée dans le plan de
coupe
23
HBM
