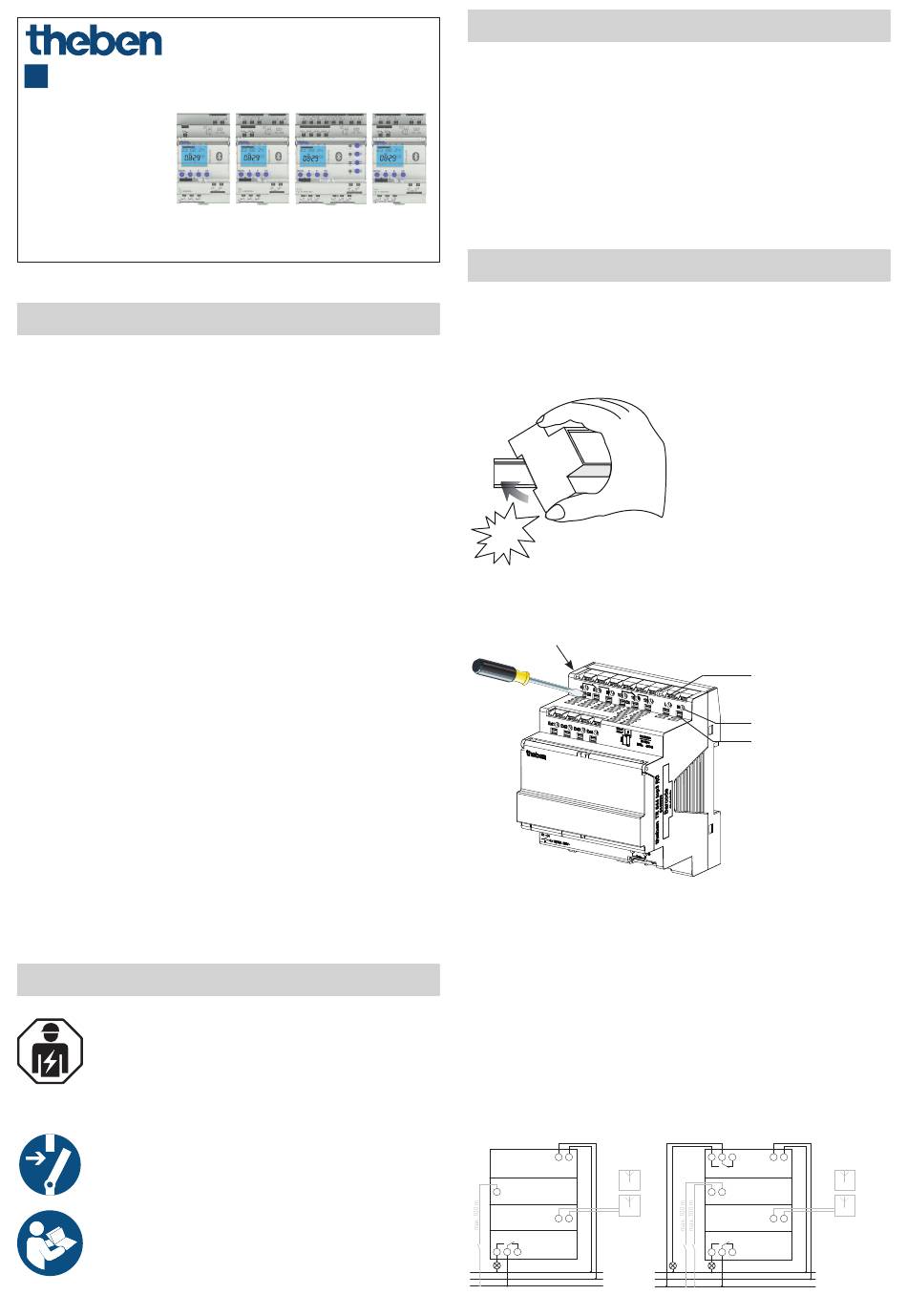

Horloge programmable
FR
TR 641 top3 BLE RC
6410330
TR 642 top3 BLE RC
6420330
TR 644 top3 BLE RC
6440330
TR 642 top3 12–24V RC
6424330
1. Informations générales
•
Horloge programmable digitale avec programme annuel
et astronomique
•
L'appareil est prévu pour le montage sur rail DIN (selon
la norme EN 60715) et correspond au type 1 BSTU selon
la norme IEC/EN 60730-2-7
•
Bluetooth intégré
•
16 programmes spéciaux, 800 emplacements de
mémoire
•
Programmable avec kit PC OBELISK top2/3 (9070409),
avec PC et le logiciel OBELISK top3 ainsi qu'avec des
terminaux mobiles via l'appli OBELISK top3
•
Synchronisation horaire par raccordement d'une antenne
DCF ou GPS/GNSS externe (avec localisation de position
GPS/GNSS pour programme astronomique)
•
Versions :
TR 641 top3 BLE RC : 1 canal, 1 entrée externe (RC), BLE
TR 642 top3 BLE RC : 2 canaux, 2 entrées externes (RC),
BLE
TR 644 top3 BLE RC : 4 canaux, 4 entrées externes (RC),
BLE
TR 642 top3 12–24V RC : 2 canaux, 2 entrées externes
(RC), BLE
•
Accessoires :
Logiciel PC OBELISK top3, carte mémoire OBELISK top2/3
(9070407), OBELISK top3 (9070130), appli OBELISK top3
(pour Android, iOS), antenne RC-GNSS R (9070807),
antenne RC GNSS (9070823), antenne RC-DCF (9070410)
2. Sécurité
Montage et installation réservés à un électricien,
une personne ayant une formation technique
qualifiée, des compétences et de l'expérience pour
pouvoir connaître les dangers électriques et les
éviter.
Avant le montage/démontage, couper la tension
réseau et sécuriser la coupure.
Lire entièrement et respecter le mode d'emploi
avant la mise en service et l'utilisation du produit.
3. Usage conforme
307658
08.10.2024
•
L'horloge programmable peut être utilisée pour des com-
mandes d'éclairage, sonneries dans les écoles, cloches
d'église, aérations, systèmes de sonnettes, etc.
•
Utilisation uniquement dans des locaux fermés et secs
!
Ne pas utiliser pour des dispositifs de protection, comme
les portes de secours, les dispositifs anti-incendie, etc.
4. Montage et raccordement
Monter l'horloge programmable
Monter sur un rail DIN.
†
click
Câble 45°
Raccorder l'horloge programmable
!
Raccordement correct nécessaire pour un fonctionne-
ment impeccable de la commutation au passage par
zéro.
!
Sécuriser l'appareil avec un disjoncteur différentiel de
type B ou C (EN 60898-1) de 16 A max., installé en
amont.
TR 641 top3 BLE RC
Ext1
C1
1 2 3
TH 35-7,5
(DIN EN 60715)
TR 642 top3 BLE RC
L N
4 5 6
C2
RC GNSS
Ext1 Ext2
RC DCF
Data
C1
1 2 3
N
L
L
Borne à ressort
DuoFix
Point de contrôle
Contact à
ouverture de la
borne à ressort
L N
RC GNSS
RC DCF
Data
N
L
L
1
