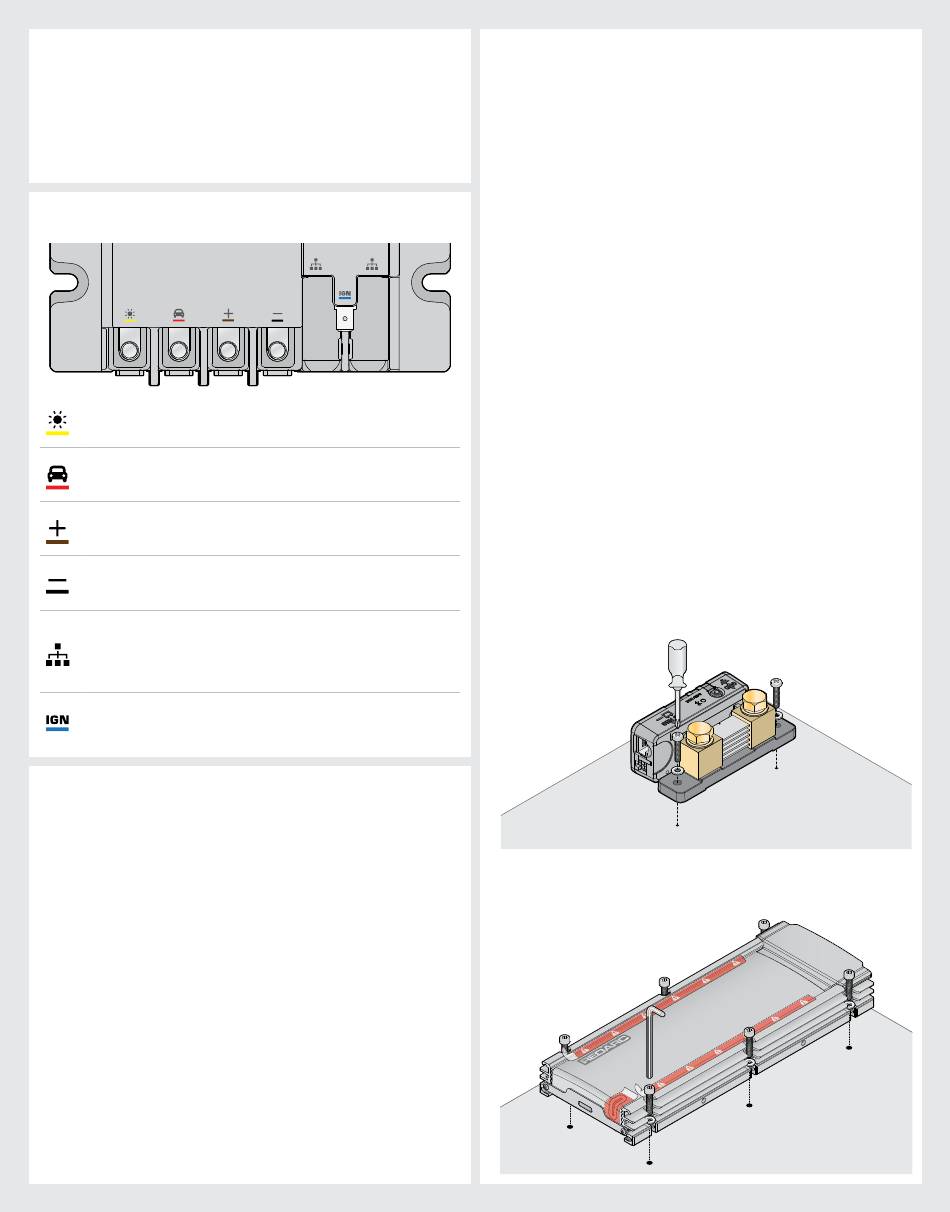

PIÈCES DE L'UNITÉ PRINCIPALE
VOYANT LED
Au démarrage, le voyant LED d'état s'allume en rouge pendant une
courte période. En cas d'anomalie, le voyant LED d'état clignote ou
devient rouge fixe.
BORNES
Solaire (M6)
Se connecte au fil électrique positif (+) du panneau solaire.
Batterie de démarrage (M6)
Se connecte à la borne positive (+) de la batterie de démarrage.
Batterie auxiliaire (M6)
Se connecte à la borne positive (+) de la batterie auxiliaire.
Masse (M6)
Se connecte à la masse commune.
Entrées d'interface R-Bus
Se connectent au contrôleur de batterie et à la résistance de
terminaison ou à un autre périphérique R-Bus pour étendre le
système RedVision
.
MD
Entrée FASTON du dispositif d'allumage du véhicule
Se connecte à un signal d'allumage pour les véhicules
équipés d'alternateurs intelligents.
COUVERCLES ANTI-COPEAUX
Sur l'unité principale, il y a des couvercles anti-copeaux pour
empêcher les copeaux, les morceaux de câbles et autres matériaux
de pénétrer dans l'unité principale pendant l'installation.
PENDANT L'INSTALLATION
NE retirez AUCUN des couvercles lors du montage et du câblage
de votre système.
Les objets métalliques pénétrant dans l'unité principale peuvent
causer des dommages permanents et annuler la garantie.
APRÈS L'INSTALLATION
Une fois que l'unité principale et tous les autres composants de
votre système sont entièrement installés, les couvercles devraient
être retirés.
INSTALLATION — MONTAGE
À NE PAS FAIRE :
N'installez PAS l'unité principale et le contrôleur de batterie
×
dans le compartiment moteur.
N'installez PAS l'unité principale avec les bornes orientées
×
vers le haut.
N'installez PAS le contrôleur de batterie avec les prises
×
R-Bus et B POS orientées vers le haut.
N'installez PAS avec de l'adhésif ou du ruban adhésif.
×
À FAIRE :
Utilisez tous les points de montage sur l'unité principale et le
✓
contrôleur de batterie.
Effectuez l'installation dans un endroit où le voyant d'état et le
✓
bouton de contrôle du contrôleur de batterie, ainsi que le voyant
d'état de l'unité principale, sont accessibles et visibles.
Installez l'appareil dans un endroit sec et protégé, par exemple
✓
dans l'habitacle du véhicule, la cabine de l'utilitaire, de la
caravane ou dans le boîtier de batterie.
Si vous installez l'unité principale ou le contrôleur de batterie dans
✓
un espace clos, vérifiez que la ventilation est adéquate. Elle doit
se faire en haut et en bas du boîtier pour que l'air circule en continu.
Installez l'unité principale et le contrôleur de batterie sur des
✓
surfaces stables.
Installez sur une surface plane. Vérifiez le dos de l'appareil avant de percer.
✓
Laissez un espace de 100 mm (4 po) autour de l'unité principale.
✓
Laissez un espace de 30 mm (1,2 po) autour du contrôleur de batterie.
✓
INSTALLATION DU CONTRÔLEUR DE BATTERIE
Montez l'appareil avec deux vis M6 (1/4 po) à M4 (5/32 po) dotées
de rondelles.
INSTALLATION DE L'UNITÉ PRINCIPALE
Effectuez l'installation à l'aide de six vis M6 (1/4 po) dotées de rondelles.
