Assembly instructions / Instructions de montage
Class
Design by Sebastian Herkner
Version U01
Table des Matières
loading

Manuels Connexes pour VIBIA Class

Sommaire des Matières pour VIBIA Class

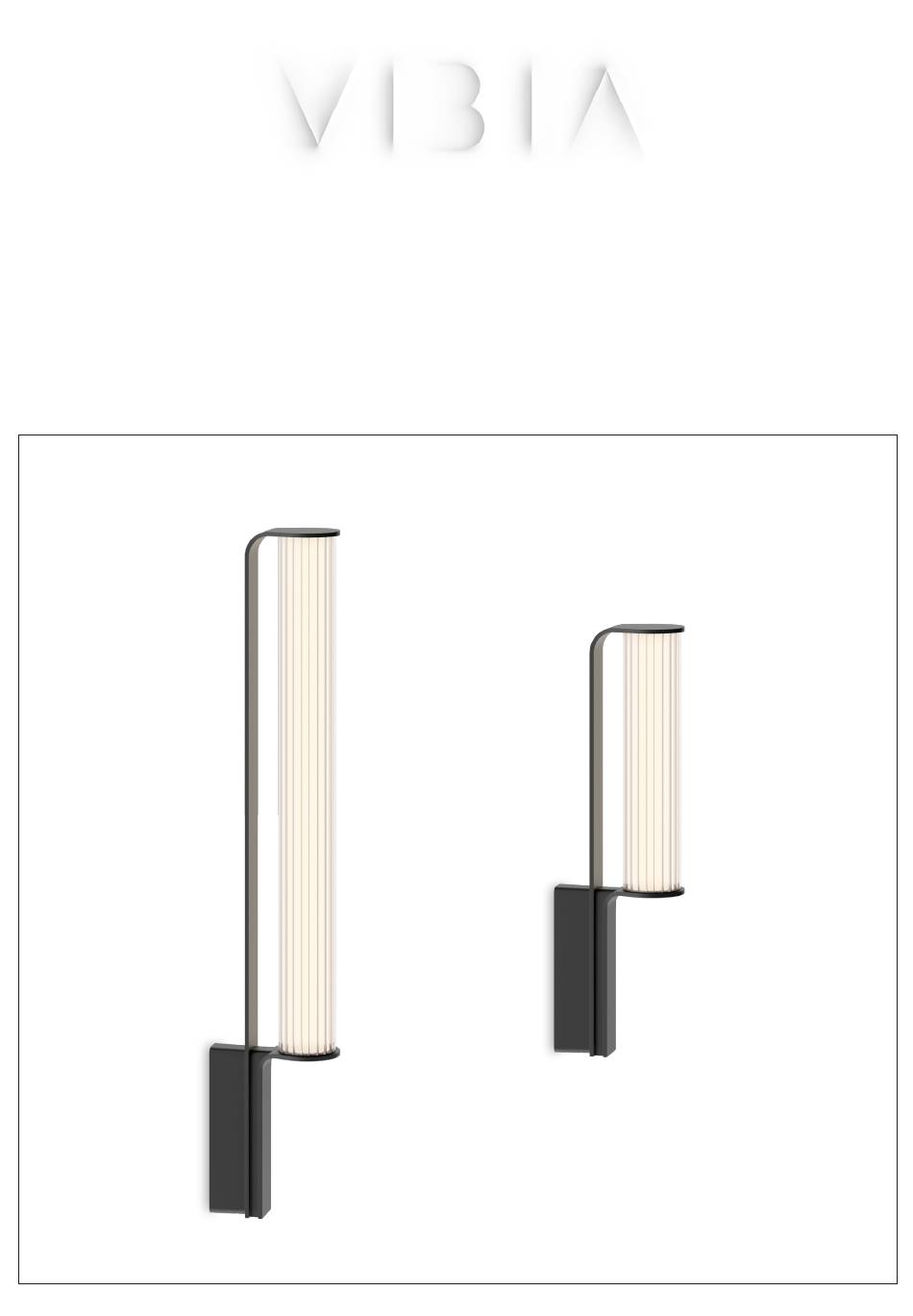

  • Page 1 Assembly instructions / Instructions de montage Class Design by Sebastian Herkner Version U01...
  • Page 2 - Do not disassemble, modify or try to repair this fitting. In order fixation les mieux adaptés au support. to get technical assistance contact VIBIA. Any change or - Nous vous recommandons de lire le manuel avant de modification to the light fitting can null the manufacturer’s commencer l'installation du luminaire.

  • Page 3: Electrical Connection

    Index Step 1 Product Spec Sheet Step 2 Supplied Materials Step 3 Installation Preparation Step 4 Electrical Connection Step 5 Product Assembly...

  • Page 4: Technical Specifications / Caractéristiques Techniques

    Step 1/5 Product Spec Sheet Technical specifications / Caractéristiques techniques 2820 Net Weight / Poids net 6.40 lbs. 1 x LED STRIP 3,5W 150mA. IP65 Wet Location Multi-volt 50/60 Hz 2825 IP65 Wet Location Multi-volt Net Weight / Poids net 9.70 lbs. 1 x LED STRIP 7W 300mA.
  • Page 5 Step 2/5 Supplied Materials Supplied material / Matériel fourni 2820 2825 1. Allen key / Clé Allen 1 un. 1 un. 2. Instalation components bag / Sachet d’accessoires d´installation 1 un. 1 un. Installation plate / Plaque d'installation 1 un. 1 un.

  • Page 6: Installation Preparation

    Step 3/5 Installation Preparation INSTALLATION WITH INSTALLATION PLATE INSTALLATION WITH MUD KIT INSTALLATION AVEC PLAQUE D'INSTALLATION INSTALLATION AVEC MUD KIT Option A Option B 3.1AB 6/12...
  • Page 7 - Vis (non fournies) - Screws (not supplied) - Vis (non fournies) 3.3A VIBIA recommends sealing metal plates with silicone to prevent water infiltration. VIBIA recommande de sceller les plaques métalliques avec du silicone pour éviter les infiltrations d'eau. 7/12...
  • Page 8 Step 3/5 Installation Preparation 3.2B INSTALLATION MUD KIT / INSTALLATION AVEC MUD KIT 3.3B 3.4B 8/12...
  • Page 9 - Vis (non fournies) - Screws (not supplied) - Vis (non fournies) 3.6B VIBIA recommends sealing metal plates with silicone to prevent water infiltration. VIBIA recommande de sceller les plaques métalliques avec du silicone pour éviter les infiltrations d'eau. 9/12...
  • Page 10 Step 4/5 Electrical Connection 4.1AB - There is no metal plate in the case of installation B - La plaque métallique n'est pas présente dans le cas de l'installation B 0-10V DIMMING SYSTEM TRIAC DIMMING SYSTEM Refs.: Refs.: 2820-11/X2 2820-11/X4 2825-11/X2 2825-11/X4 - Only for product references ending in 2...

  • Page 11: Product Assembly

    Step 5/5 Product Assembly 5.1AB 5.2AB - Allen key (supplied) - Clé Allen (fournie) 11/12...

  • Page 12: Entretien

    In case of malfunction or damage, please contact the retailer who sold the lamp. En cas d’incident ou de non fonctionnement du luminaire, con- tactez directement l’établissement où vous l’avez acheté. VIBIA. INC. 272 Fernwood Ave. Edison, NJ 08837 . USA Phone 732 417 1700.
