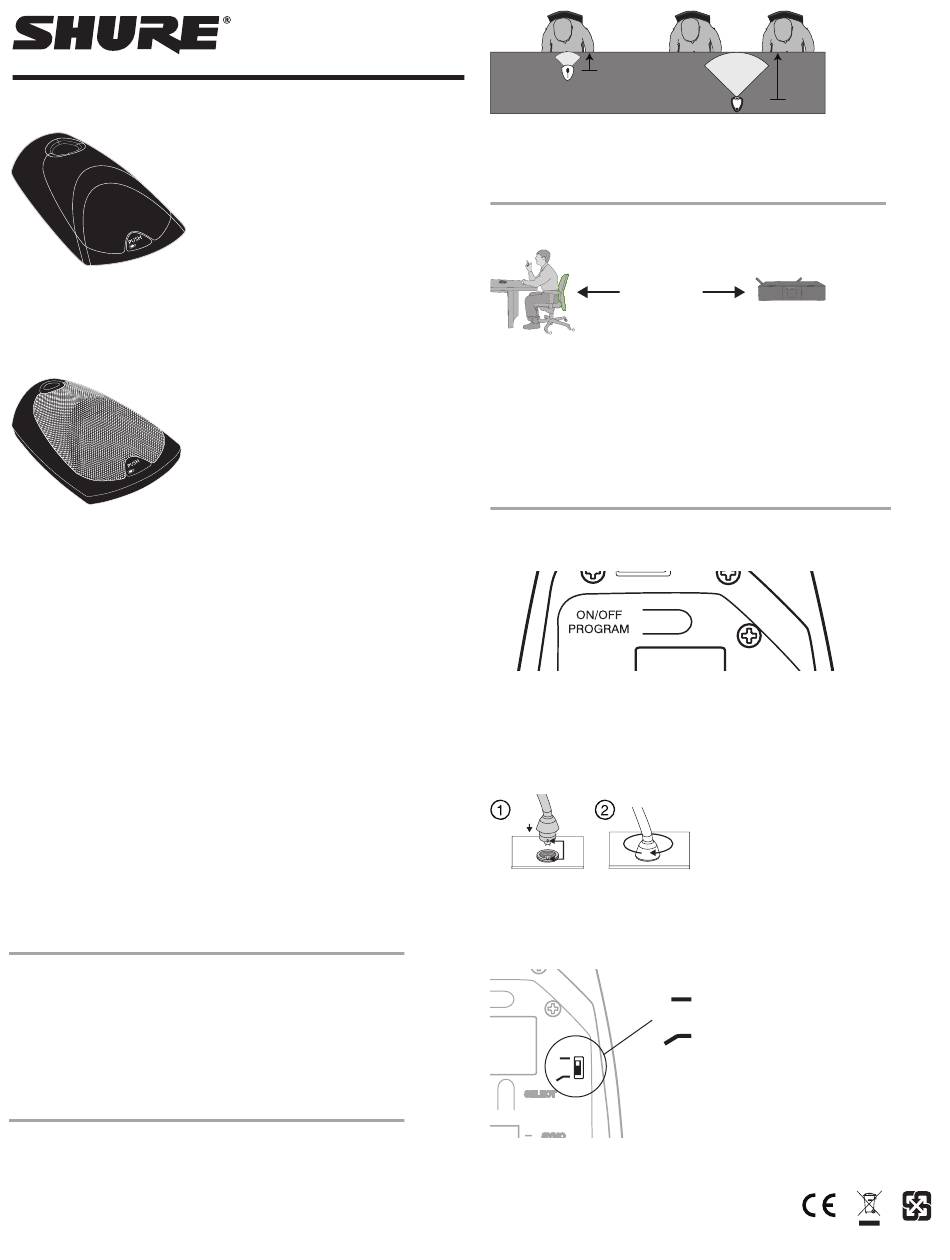

Shure MX690 Mode D'emploi

Pied de table sans fil MX890
Microphone périphérique sans fil MX690
Caractéristiques
• Conception profilée et extra-plate
• Émetteur commandé par microprocesseur, agile en fréquences
• Liaison IR vers le récepteur SLX pour la synchronisation automatique des
fréquences
• Affichage groupe de fréquence/canal programmable
• Fonction de coupure du son programmable
• Fonctionne sur deux piles AA
• Compatible avec tous les systèmes sans fil SLX Shure
• Le MX890 est compatible avec les mini-microphones à col de cygne MX405,
MX410 et MX415 Shure
• Technologie Commshield pour la protection contre les parasites HF
®
Placement
Placement du microphone MX890
Placer le MX890 à pas plus de 25 cm (1 pi) du bord de la table. Diriger le microphone
vers l'orateur et à l'opposé des haut-parleurs et autres sources sonores. Utiliser un
microphone pour chaque orateur. L'angle de captage avec une capsule cardioïde est
de 130° à –3 dB. L'angle de captage avec une capsule supercardioïde est de 115°
à –3 dB.
Remarque : Pour minimiser les parasites HF, maintenir une distance d'au
moins 0,3 m (1 pi) entre les émetteurs. S'il y a des parasites, augmenter la
distance entre les émetteurs ou changer de canaux.
Placement du microphone MX690
Placer le MX690 à moins de 1,5 m (5 pi) de l'orateur. Diriger le microphone vers
les orateurs et à l'opposé des haut-parleurs et autres sources sonores. Utiliser un
microphone pour deux orateurs. L'angle de captage avec une capsule cardioïde est
de 130° à –3 dB.
Remarque : Pour minimiser les parasites HF, maintenir une distance d'au
moins 0,3 m (1 pi)
©2013 Shure Incorporated
27FR16692 (Rev. 3)
MX690 MX890
Le pied de table Shure MX890 pour les mi-
crophones à col de cygne MX405, MX410 et
MX415 permet une installation sans câble dans
les salles de réunion d'entreprise ou toute au-
tre application nécessitant des configurations
sans fil. En outre, les microphones miniatures
à col de cygne MX415 sont parfaitement adap-
tés aux salles de réunions et autres sites où
l'esthétique joue un rôle important. Le MX890
fonctionne dans la bande de 518 à 937 MHz et
est compatible avec les systèmes sans fil SLX
Shure.
Le microphone MX690 Shure offre une instal-
lation sans câble pour les salles de réunion
d'entreprise ou toute autre application nécessitant
des configurations flexibles. Le MX690 fonctionne
dans la bande de 518 à 937 MHz et est compat-
ible avec les systèmes sans fil SLX Shure.
>25 cm
MX890
Récepteur
S'assurer que le récepteur est visible depuis l'émetteur. Ne pas placer le récepteur
derrière une barrière métallique ou une surface réfléchissante.
Se reporter au guide d'utilisation du système sans fil SLX pour plus de dé-
tails, ou visiter www.shure.com.
30 m (100 ft)
Marche-Arrêt
1. Après avoir ouvert la porte du compartiment des piles, appuyer sur le bouton
ON/OFF
pendant environ 2 secondes. Relâcher le bouton une fois que l'écran à
cristaux liquides est allumé.
2. Pour éteindre l'émetteur, appuyer sur le bouton
ondes. Relâcher le bouton une fois que l'écran à cristaux liquides est éteint. Les
LED situées à l'extérieur du microphone s'éteignent elles aussi.
Remarque : Pour allumer l'émetteur sans ouvrir le compartiment des piles,
ON/OFF
appuyer sur le bouton en plastique situé sur la porte du comparti-
ment des piles pendant environ 2 secondes puis le relâcher.
Connexion du col de cygne MX890
1. Aligner l'axe de la bride du microphone sur la fente du pied de table.
2. Introduire le col de cygne dans le pied de table et tourner le manchon du col de
cygne à droite pour le verrouiller en place.
Filtre passe-haut
Le filtre passe-haut atténue les fréquences de 6 dB par octave en dessous de 150
Hz.
>150 cm
MX690
ON/OFF pendant environ 2 sec-
Filtre désactivé (tel que fourni)
Filtre passe-haut
Printed in U.S.A.
