Raccordement électrique du champ
Les instructions d'installation électrique ne font pas
l'objet de la notice de montage.
Néanmoins, en tant que de besoin, certaines indications
d'ordre général sont explicitées ci-après :
Le dimensionnement du champ photovoltaïque devra
être réalisé conformément aux dispositions de la norme
NF C 15–100. L'installation électrique sera réalisée selon
le guide pratique édité par l'ADEME et le SER de janvier
2011, ce qui permettra d'assurer la sécurité et le bon
fonctionnement photovoltaïque.
La mise à la terre se fera conformément à la norme UTE
C15 712. L'ensemble des liaisons équipotentielles sera
ensuite interconnecté à la masse principale.
L'installation PV sera dimensionnée par un bureau
d'études qualifié. Un plan de connexion / câblage string
avec une longueur de câble suffisante sera utilisé pour
le montage. Ce diagramme de câblage doit aussi être
utilisé pour empêcher des fautes de circuits ou de
câblage.
Mise à la terre
La mise à la terre doit se faire conformément à la norme
NF C 15–100 et le guide pratique UTE C15–712. L'ensemble
des liaisons équipotentielles sera ensuite interconnecté
à la terre.
Afin d'obtenir une liaison équipotentielle et une conduite
de câbles continues, nous vous recommandons de relier
les pièces de fixation avec des TerraGrifs et les câbles
de terre.

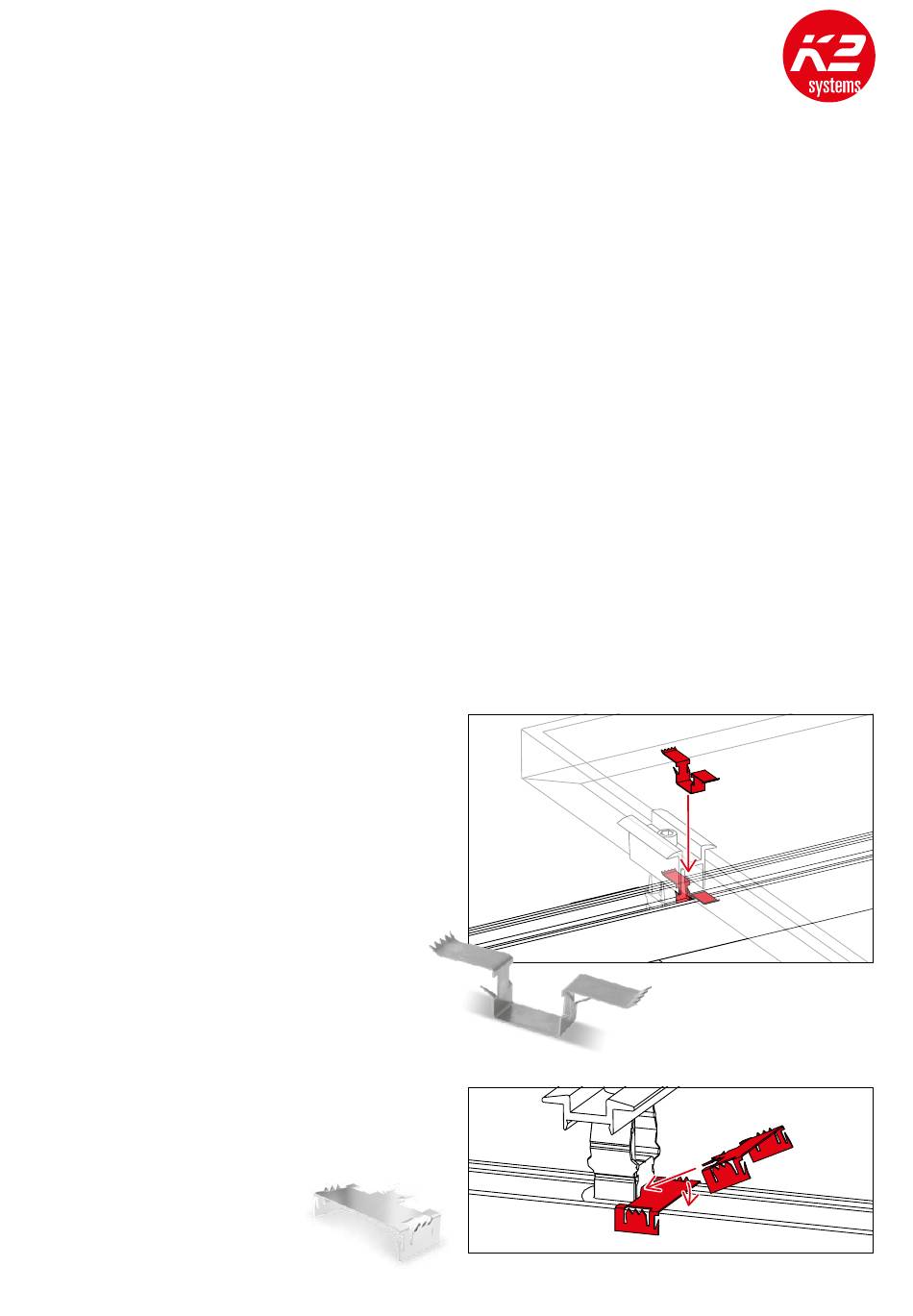

TerraGrif K2SZ : Pour de nombreux systèmes K2
•
Fixation aisée dans le rail K2
•
Positionnement sous le bord inférieur du cadre du
module
•
Non compatible avec le BasicRail en paysage
TerraGrif QL : Pour de nombreux systèmes K2
•
Fixation facile dans le K2 Clamp et dans le rail de
montage K2.
•
Non compatible avec le BasicRail à montage
horizontal
L'installation et la mise en service ne devront être ré-
alisées que par des électriciens qualifiés. L'installation
électrique est à proscrire en cas d'humidité
Lors du montage des modules, l'installateur devra s'as-
surer que les câbles ne sont pas coincés ou pincés.
Les câbles seront posés sans contrainte de traction
pouvant engendrer une déconnexion.
Même en cas de faible éclairage, des tensions continues
très élevées peuvent apparaître au circuit en série de
modules solaires qui présentent un danger de mort en
cas de contact
Pour toutes informations complémentaires, veuillez
consulter la documentation des fabricants des modules.
