Zones de serrage des modules : Les modules doivent
être installés, utilisés et entretenus conformément aux
informations relatives au produit, en particulier les spé-
cifications, les instructions d'installation et la documen-
tation fournies par le fabricant des modules
Planning du projet
Pour réaliser un projet, il est impératif de recueillir
préalablement toutes les informations nécessaires à
sa bonne conception. Il s'agit notamment des données
géographiques, de la situation topographique, de la ru-
gosité du terrain, de son orographie, du type de toit, des
obstacles ou émergences, de toutes les informations
sur le bâtiment et sur les ouvrages avoisinants pouvant
impacter le projet, et d'une façon générale, de tous les
détails du toit (quelle que soit la couverture) et des
informations sur les modules.
Vous trouvez en annexe 1 un exemple de check-list pour
un bâtiment avec couverture en tuiles. Tous les cas cou-
rants de check-list sont disponibles sur le lien ci-après :
https:/ /catalogue.k2-systems.com/media/5a/ae/6b/
Checklist-Tiles_Standing-Seam-FR.pdf
Pour chaque projet, l'installateur (et/ou le maître
d'œuvre du projet) doit préparer un planning en s'aidant
du logiciel K2 Base. Les données résultant de ce logiciel
sont établies en synthétisant tous les détails généraux
du projet sur la base d'un calcul statique compatible
avec le système (en fonction des paramètres d'entrée
cohérents avec les caractéristiques du terrain et du
bâtiment).
Le rapport de synthèse comporte les données du projet,
le plan de montage – aperçu, Plan de montage rails du
bas, résultats, rapport statique et liste des articles
(exemple en annexe 2).

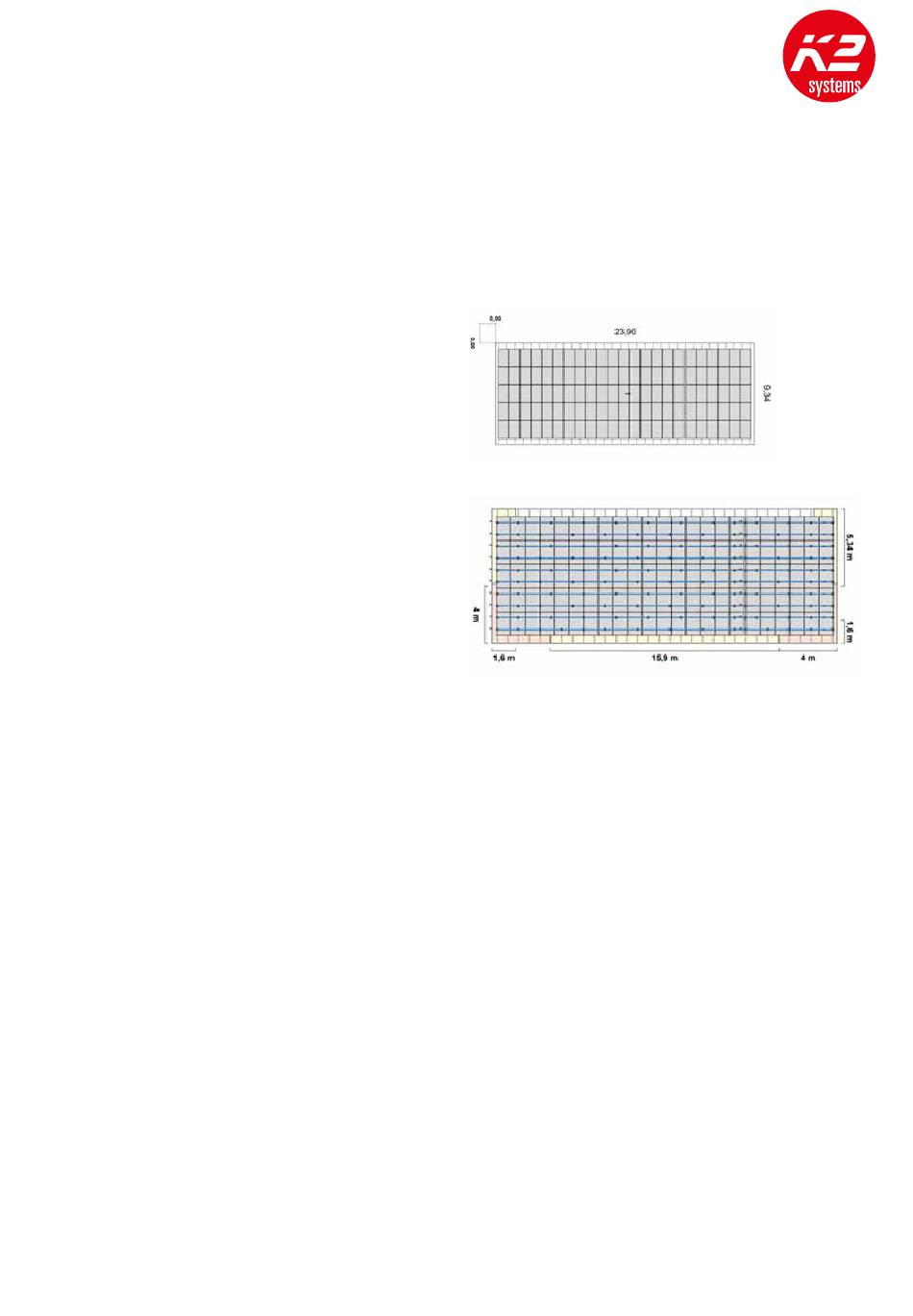

Plan de montage – Aperçu
Plan de montage – Rails du bas
Les différentes couleurs explicitent les zones de la
toiture en fonction du niveau d'importance des sollici-
tations (rouge : sollicitations les plus élevées ; blanc :
sollicitations les moins élevées ; jaune : sollicitations
intermédiaires (entre rouge et blanc).
11
