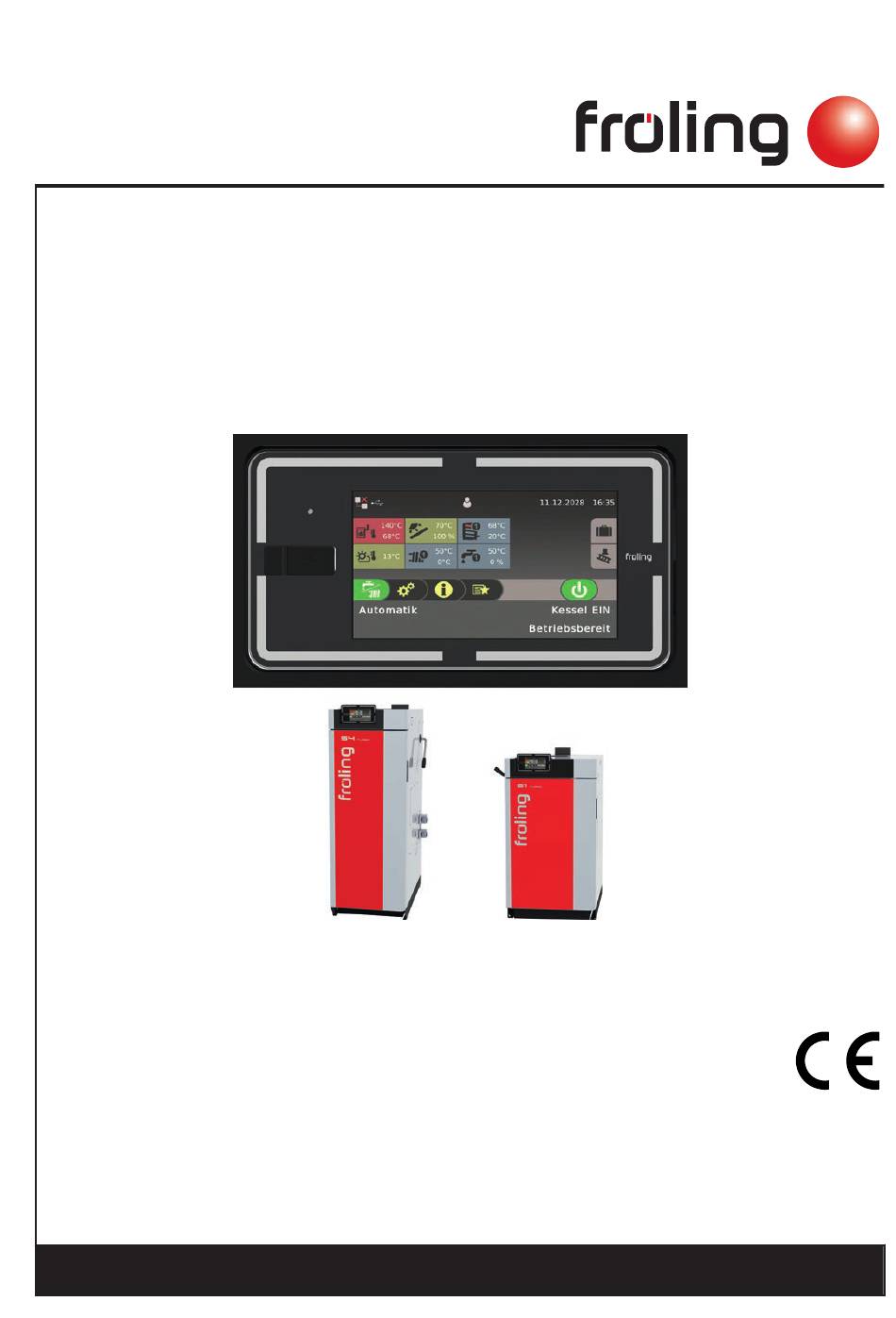

Mode d'emploi
Lambdatronic S 3200 pour chaudières à bûches
Module principal version 50.04 - Build 05.19 | Écran tactile version 60.01 - Build 01.37
Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
B1420821_fr | Édition 12/08/2021
Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr

Publicité

loading

Manuels Connexes pour Fröling S 3200

Sommaire des Matières pour Fröling S 3200

  • Page 1 Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches Module principal version 50.04 - Build 05.19 | Écran tactile version 60.01 - Build 01.37 Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
  • Page 2 Table des matières 3.4 Démarrer l'assistant de paramétrage 1 Généralités 4 Vue d'ensemble des paramètres 1.1 À propos de ce mode d'emploi 1.2 Consignes de sécurité 4.1 Chauffer 4.1.1 Chauffer – État de fonction 2 Branchement électrique et câblage 4.1.2 Chauffer – Températures 4.1.3 Chauffer –...
  • Page 3 4.14.4 Diagnostique – Effacer mémoire défaut 7.1 Adresses utiles 4.15 Écran 7.1.1 Adresse du fabricant 4.15.1 Écran - Paramètres d'affichage Service après-vente Paramètres d'affichage – Généralité 7.1.2 Adresse de l'installateur Paramètres d'affichage – Icônes Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 4 Généralités À propos de ce mode d'emploi 1 Généralités 1.1 À propos de ce mode d'emploi Veuillez lire et respecter les indications du présent mode d'emploi, en particulier les consignes de sécurité. Tenez-le toujours à portée de main à proximité de la chaudière. Le présent mode d'emploi contient des informations importantes concernant l'utilisation, le branchement électrique et l'élimination des erreurs.
  • Page 5 Câble de raccordement CAT 5 RJ45 SFTP affectation 1:1 ; raccordement du module à granulés KM-03 KM-04 COM 2 Câble de modem neutre 9 broches SUB-D ; Branchement utilisé par exemple comme interface MODBUS Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 6 Branchement électrique et câblage Module principal et possibilités de branchement Branchement / Désignation Remarque KM-05 COM 1 Câble de modem neutre 9 broches SUB-D ; Interface de service pour la mise à jour du logiciel et la connexion du logiciel de visualisation KM-06 Sonde large bande Câble de raccordement...
  • Page 7 KM-35 Électrovanne pour condenseur de fumée Câble de raccordement 2 x 0,75 mm KM-36 Module optionnel Raccordement extension d'allumage 1. YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5 Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 8 Branchement électrique et câblage Module principal et possibilités de branchement 2.1.2 Branchement secteur Raccorder l'alimentation sur la prise « Secteur » ❒ Le câblage est à effectuer en gaines flexibles et dimensionner conformément aux normes et prescriptions localement applicables Type de chaudière Protection électrique par fusibles Type de fusible S1 Turbo...
  • Page 9 +/- 3°C REMARQUE : Pour des explications plus détaillées sur le raccordement et le fonctionnement, consultez les instructions de montage fournies avec la sonde d'ambiance FRA ! Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 10 Branchement électrique et câblage Module principal et possibilités de branchement 2.1.5 Raccordement d'une pompe de circulation au module principal En fonction du type de pompe, divers types de câblage sont à considérer : Pompe haute performance avec signal de commande (PWM / 0-10V) Sur les pompes haute performance dotées d'un câble de commande supplémentaire, la commande de la vitesse de rotation a lieu via le raccordement additionnel pour signal PWM ou 0-10V.
  • Page 11 ❒ Raccorder la pompe à la sortie « Pompe 1 » du module principal ❒ Régler l'enclenchement de la pompe dans le menu correspondant sur « Pompe sans signal de commande » Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 12 Branchement électrique et câblage Module principal et possibilités de branchement 2.1.6 Raccordement d'une vanne directionnelle au module principal Si une vanne directionnelle est raccordée à la sortie de pompe à régulation de vitesse, l'utilisation d'un circuit RC est impérative ! FRKEM29 AO-P1 ❒...
  • Page 13 à commuter la la chaudière secondaire. commutation. phase. Au-delà de 5 ampères, la pompe doit être découplée avec un relais. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 14 Branchement électrique et câblage Modules d'extension 2.2 Modules d'extension 2.2.1 Module de circuit de chauffage Le module principal standard permet de commander deux circuits de chauffage. Les cartes pour module de circuit de chauffage permettent d'ajouter d'autres circuits de chauffage. L'extension est possible avec huit modules de circuit de chauffage (adresse 0 à...
  • Page 15 (accumulateur, T.ECS, …). Lors de l'utilisation de la chaudière à bûches S1 Turbo et S4 Turbo avec le régulateur Lambdatronic S 3200, un module hydraulique est inclus dans la livraison standard (adresse 0). Il est possible de rajouter sept autres modules (adresses 1 à...
  • Page 16 Branchement électrique et câblage Modules d'extension Branchement / Désignation Remarque HY-13 Réseau Câble de raccordement 3 x 1,5 mm , fusible 10 A HY-14 Pompe _.1 Câble de raccordement 3 x 1,5 mm , max. 1,5A/230 V/280 W Sorties de pompe de la carte. La désignation correcte de la pompe se déduit de HY-15 Pompe _.2 l'adresse de module définie (0-7).
  • Page 17 ➥ Respecter la polarisation indiquée dans le schéma électrique de la pompe ! ❒ Placer l'enclenchement de la pompe dans le menu correspondant sur « Pompe périphérique / PWM » ou « Pompe périphérique / 0-10V » Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 18 Branchement électrique et câblage Modules d'extension Pompe haute performance sans signal de commande En cas d'utilisation de ce type de pompe, la régulation de la vitesse est impossible ! L'utilisation d'une vanne de régulation (vanne d'équilibrage Setter par exemple) est recommandée ! Jusqu'au module hydraulique –...
  • Page 19 ❒ Raccorder l'alimentation électrique au connecteur de la pompe ❒ Placer la pompe dans le menu correspondant sur « Pompe périph. PWM + vanne » ou « Pompe périph. 0-10V + vanne » Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 20 Branchement électrique et câblage Modules d'extension Raccordement d'une vanne directionnelle au module hydraulique ATTENTION ! À partir de la version de module FRHYU22, les sorties de pompe comportent une sortie de relais en plus de la sortie Triac. Tenir compte des schémas de raccordement suivants pour un câblage correct ! Jusqu'au module hydraulique –...
  • Page 21 Câble de raccordement CAT 5 RJ45 SFTP affectation 1:1, fournir à la livraison RL-05 1. YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5 Exemple de raccordement Vanne d' equilibrage Chaudière á bûches/mixte Recyclage des retours (Module de recyclage des retours) Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 22 Branchement électrique et câblage Modules d'extension 2.2.4 Extension d'allumage L'extension d'allumage établit la connexion pour un ventilateur d'allumage électrique et permet le démarrage automatique de la chaudière. L'alimentation électrique de l'extension d'allumage doit être établie entre le bornier et le raccordement « Alimentation ZE- 1 module principal », à l'aide du câble fourni. ZE-01 (Versorgung Kernmodul) ZE-02...
  • Page 23 Branchement électrique et câblage Modules d'extension Schéma de raccordement Verrouillage Verrouillage Utiliser le câble réseau fourni pour la connexion au bloc de raccordement Module principal Module hydraulique Alimentation Fiche secteur Interrupteur principal Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 24 Branchement électrique et câblage Modules d'extension 2.2.5 Module analogique AN-06 AN-05 AN-04 AN-03 (Thermoelement) (Versorgung) (Bus) (Bus) +24V - + S Cavalier d'extrémité Adresse du Module analogique module FRANA12 8 7 6 5 4 3 2 8 7 6 5 4 3 2 1 AN-01 AN-02 (Eingänge)
  • Page 25 être fermé (paramètre « Entrée enclench. chaudière présente » = OUI). Chaudière – Les paramètres nécessaires au réglage de la demande de puissance se trouvent dans le menu « Réglages généraux » Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 26 Branchement électrique et câblage Connexion bus 2.3 Connexion bus Tous les modules de bus sont reliés avec un câble de bus. Le câble utilisé doit être conforme à la spécification du type LIYCY 2x2x0.5. Une longueur de câble maximale de 200 m est à respecter. L'utilisation du répétiteur de bus Froling permet d'étendre la longueur de câble.
  • Page 27 (adresse 1 à 7). Lors de l'utilisation de la chaudière à bûches S1 Turbo et S4 Turbo avec le régulateur Lambdatronic S 3200, un module hydraulique est inclus dans la livraison standard (adresse 0). Il est possible de rajouter sept autre modules (adresses 1 à...
  • Page 28 Une extension jusqu'à huit modules hydrauliques (adresse 0 à 7) est possible. Remarque : Paramétrage de l'adresse de module uniquement hors tension. Fournitures standard Tableau de commande Module hydraulique Lambdatronic S 3200 RBG Touch 3200 Adresse : 1 Adresse : 1 Tableau de commande tactile Adresse : 0...
  • Page 29 La séparation de potentiel (séparation galvanique) permet de diviser le réseau de bus en deux sous-réseaux. Bus-Side A Bus-Side B Module Répétiteur de bus d'extension Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 30 Branchement électrique et câblage Consignes de raccordement selon les types de pompes 2.4 Consignes de raccordement selon les types de pompes En fonction du type de pompe, une différenciation est faite entre le câble de commande à 2 pôles, à 3 pôles et à 4 pôles pour le branchement.
  • Page 31 3.1.3 Contrôle de l'installation ❒ Vérifier que le fusible principal pour la chaudière possède l'intensité nominale suffisante ⇨ Voir "Branchement secteur" [Page 8] Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 32 Première mise en service avec les assistants de réglage Généralités sur les assistants de réglage 3.2 Généralités sur les assistants de réglage Pour mettre l'installation de chaudière en service, différents assistants de réglage sont à votre disposition. Une petite sélection se trouve dans le niveau utilisateur « Client » dans le « Menu de sélection rapide », le reste uniquement dans le niveau utilisateur «...
  • Page 33 1 : Choix de la langue du régulateur 2 : Paramétrage du numéro constructeur (voir la plaque signalétique) 3 : Paramétrage de la date et de l'heure 4 : Affichage de l'écran de base Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 34 Première mise en service avec les assistants de réglage Démarrer l'assistant de paramétrage 3.4 Démarrer l'assistant de paramétrage 1 : Toucher le symbole pour modifier le niveau utilisateur 2 : Taper le code de service et confirmer 3 : Toucher le symbole de l'assistant de réglage 4 : Toucher l'assistant de paramétrage «...
  • Page 35 Pompe solaire / 0 - 10 V Pompe périph. 0-10V+vanne Pompe sol. 0-10V + vanne Vanne directionnelle ⇨ Voir "Possibilités d'activation des sorties de pompe" [Page 86] Aller à l'étape suivante Aller à l'étape précédente Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 36 Vue d'ensemble des paramètres Chauffer 4 Vue d'ensemble des paramètres 4.1 Chauffer 4.1.1 Chauffer – État de fonction Menu Système Chauffer Mode de fonctionnement circuit de chauffage Mode de fonctionnement circuit de chauffage Affichage ou réglage du mode de fonctionnement du Jour : circuit de chauffage : Mode Jour ;...
  • Page 37 Si le préparateur ECS 1 est alimenté directement par le circuit de chauffage 1, pour la durée du chargement du préparateur ECS, il est possible de limiter la température de départ maximale de chargement du préparateur ECS. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 38 Vue d'ensemble des paramètres Chauffer Température antigel À partir de quelle temp. accumulateur haut la protection contre la surchauffe doit être activée ? Lorsque la température ambiante ou la température de départ est inférieure à la valeur définie, la pompe de circuit Si la température sur l'accumulateur haut dépasse la de chauffage s'allume et le mélangeur du circuit de valeur réglée, le circuit de chauffage est activé...
  • Page 39 Si la durée est écoulée, le circuit de chauffage est à nouveau régulé en fonction des conditions climatiques. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 40 Vue d'ensemble des paramètres Chauffer 4.1.5 Chauffer – Programme de mise en chauffe Menu Système Chauffer Programme de mise en chauffe Service Programme de chauffage actif Jour actuel du programme de chauffage ▪ NON : Le programme de mise en chauffe est désactivé, Affiche le jour actuel du programme de mise en chauffe en tous les circuits de chauffage fonctionnent suivant les cours En modifiant ce paramètre, il est possible de sauter...
  • Page 41 S'il n'y a que 2 circuits de chauffage, il ne sera possible de sélectionner ici que 2 circuits de chauffage. Le programme de mise en chauffe réglé s'applique à tous les circuits de chauffage. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 42 Vue d'ensemble des paramètres Chauffer 4.1.6 Chauffer – Réglages généraux Menu Système Chauffer Réglages généraux Service valeur de correction pour la sonde extérieure Utiliser des entrées thermostat pour le thermostat d’ambiance Si la sonde extérieure indique une valeur erronée, la valeur peut être adaptée en fonction de ce paramètre.
  • Page 43 ECS commence (uniquement sur les systèmes sans accumulateur stratifié). (uniquement sur les systèmes à accumulateur stratifié). Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 44 Vue d'ensemble des paramètres 4.2.3 Eau – Plages d'horaire Menu Système ⇨ Voir "Réglage des temps" [Page 90] 4.2.4 Eau – Service Menu Système Pompe ECS 1 est commandée par le contact HKP0 Chauffe anti-légionellose active Condition requise : Système hydraulique pour S3 Turbo ▪...
  • Page 45 ECS a été branchée. Commande pompe préparateur ECS Définition du signal de commande des types de pompe utilisés. ⇨ Voir "Possibilités d'activation des sorties de pompe" [Page 86] Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 46 Vue d'ensemble des paramètres Solaire 4.3 Solaire 4.3.1 Solaire – État de fonction Menu Système Solaire Température collecteur Rendement total [kWh] Affichage de la température actuelle du collecteur solaire. Affichage de la quantité de chaleur fournie par l'installation solaire depuis l'activation du compteur de chaleur solaire. Sonde solaire accumulateur haut Température de préparateur ECS bas Affichage de la température actuelle au niveau de la sonde...
  • Page 47 20 °C dans un délai de 15 min, sinon la pompe du collecteur solaire s'arrête afin de protéger la pompe. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 48 Vue d'ensemble des paramètres Solaire 4.3.3 Solaire – Plages d'horaire Menu Système Solaire La pompe de l'installation solaire peut démarrer à partir de La pompe de l'installation solaire peut fonctionner jusqu'à Si les critères pour le démarrage de la pompe de Si les critères pour le démarrage de la pompe de collecteur sont autorisés dès que l'heure réglée est collecteur sont remplis, cette dernière est active...
  • Page 49 Sortie de pompe sur laquelle la vanne directionnelle solaire a été branchée. Régulateur pompe collecteur valeur Tn Paramètre de régulation de la vitesse de la pompe du collecteur. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 50 Vue d'ensemble des paramètres Solaire Valeur Kp régulateur pompes échangeur secondaire Vitesse mini pompe échangeur de chaleur secondaire Condition requise : Système hydraulique 12 ou 13 Condition requise : Système hydraulique 12 ou 13 Paramètre de régulation de la vitesse de la pompe entre Adaptation de la vitesse minimale au type de pompe l'échangeur de chaleur solaire et l'accumulateur stratifié...
  • Page 51 Affichage de l'état de charge de l'accumulateur actuel l'accumulateur. calculé. Température d'accumulateur milieu Condition requise : Sonde de température d'accumulateur au milieu présente Affichage de la température actuelle dans la section centrale de l'accumulateur stratifié. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 52 Vue d'ensemble des paramètres Accumulateur 4.4.2 Accumulateur – Températures Menu Système Accumulateur Enclenchement circuits de chauff. à partir de la temp. Différence accumulateur - accumulateur d'accu. suivante Condition requise : Variante 3 Valeur de température à atteindre pour le déclenchement Différence qui doit être présente dans un objet adjacent des pompes de circuit de chauffage dans la section par exemple pour le chargement de l'accumulateur...
  • Page 53 Le volume de l'accumulateur stratifié réglé ici est utilisé centrale de l'accumulateur stratifié a été branchée. pour le calcul de la quantité de combustible nécessaire pour charger l'accumulateur stratifié. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 54 Vue d'ensemble des paramètres Accumulateur Quand chaudière active, charger tous les accumulateurs Sortie pour inverser la vanne de délestage du ballon tampon Condition requise : Variante 3 ou Variante 4 ▪ OUI : Si la vanne commute mal, il est possible d'utiliser ▪...
  • Page 55 Affichage de la température actuelle au niveau du retour selon la commande. chaudière. Position du clapet d'air primaire Affichage de la position actuelle du clapet d'air primaire (moins les réglages d'air). Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 56 Vue d'ensemble des paramètres Chaudière 4.5.2 Chaudière – Températures Menu Système Chaudière Température de consigne de la chaudière Temp. de chaudière à partir de laquelle toutes les pompes peuvent fonctionner La température de la chaudière est réglée sur cette valeur. Plage de réglage 70 –...
  • Page 57 Si la chaudière est équipée d'un enregistreur de données, les données principales de la chaudière sont enregistrées sur une carte SD. Ce paramètre indique dans quelles conditions a lieu l'enregistrement. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 58 Vue d'ensemble des paramètres Chaudière Entrée demande de puissance externe RAZ EEPROM Valeur d'entrée actuelle pour la demande de puissance ▪ OUI : Tous les réglages de la chaudière et toutes les externe. configurations de l'installation sont supprimés. La chaudière ne fonctionne à nouveau qu'après remise en Demande de puissance externe actuelle route par le SAV Froling ou un installateur autorisé...
  • Page 59 Numéro client Lorsque le numéro client est indiqué, il est automatiquement reporté dans le rapport de mise en route lors de l'enregistrement de ce dernier. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 60 Vue d'ensemble des paramètres Chaud. 2 4.6 Chaud. 2 4.6.1 Chaud. 2 – État de fonction Menu Système Chaud. 2 Température de la chaudière secondaire Vanne directionnelle chaudière secondaire Affichage de la température actuelle de la chaudière Condition requise : Paramètre « Vanne secondaire directionnelle présente »...
  • Page 61 Sortie de pompe sur laquelle la pompe de chargement de la chaudière secondaire ou la vanne directionnelle de la chaudière secondaire a été branchée. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 62 Vue d'ensemble des paramètres Allumage Relais brûleur Relais brûleur ▪ 0 : La chaudière secondaire a été arrêtée ▪ A : La chaudière secondaire est commandée suivant le manuellement. programme réglé. ▪ 1 : La chaudière secondaire a été démarrée manuellement.
  • Page 63 Affichage de la température de retour actuelle depuis le distributeur 1 Vitesse pompe distributeur 1 Condition requise : Variante 1 et Pompe pour distributeurs 1 présente Indique la vitesse actuelle de la pompe distributeur 1. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 64 Vue d'ensemble des paramètres Pompe réseau 4.9.2 Pompe réseau – Températures Menu Système Pompe réseau Valeur consigne température de retour réseau Consigne température retour pour distributeurs 2 à 4 Condition requise : Pompe réseau présente Condition requise : Variante 2 ou Variante 3 et Pompe pour distributeurs 2 à...
  • Page 65 Condition requise : Variante 2 ou Variante 3 et Pompe pour distributeurs 2 à 4 présente Entrée de sonde sur laquelle la sonde de retour des distributeurs 2 à 4 a été branchée. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 66 Vue d'ensemble des paramètres Régulateur différentiel 4.10 Régulateur différentiel 4.10.1 Régulateur différentiel – État de fonction Menu Système Régula. Différentiel Température source de chaleur Vitesse de la pompe Affichage de la température actuelle de la source de Indique la vitesse actuelle de la pompe du régulateur chaleur du régulateur différentiel (par exemple poêle de différentiel.
  • Page 67 Vitesse maxi de la pompe Si la vitesse maximale de la pompe du régulateur différentiel est limitée par le système, elle peut être réglée en modifiant ce paramètre. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 68 Vue d'ensemble des paramètres Régula. DRA 4.11 Régula. DRA 4.11.1 Régula. DRA – État de fonction Menu Système Circu. Pompe Température de retour sur circuit de circulation Détecteur de débit sur eau sanitaire ECS Affichage de la température actuelle au niveau de la sonde ▪...
  • Page 69 Sortie de pompe sur laquelle la pompe de bouclage a été branchée. Commande de la pompe de circulation Définition du signal de commande des types de pompe utilisés. ⇨ Voir "Possibilités d'activation des sorties de pompe" [Page 86] Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 70 Vue d'ensemble des paramètres Manuel 4.12 Manuel 4.12.1 Manuel – Fonctionnement manuel Fonctionnement manuel Menu Système Manuel Si le menu « Fonctionnement manuel » est quitté, tous les paramètres activés reviennent automatiquement sur « ARRÊT ». Les paramètres affichés dépendent de la configuration de la chaudière.
  • Page 71 ▪ A 0 : Automatique, ARRÊT, A 1-100% : Automatique, avec valeur % MARCHE ▪ 1-100 % : Manuel, avec valeur % MARCHE ▪ 0 % : Manuel, ARRÊT Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 72 Vue d'ensemble des paramètres Manuel 4.12.4 Manuel – Entrée digitale Entrée digitale Menu Système Manuel Les paramètres affichés dépendent de la configuration de la chaudière. ▪ A 0 : Automatique, ARRÊT, A 1 : Automatique, MARCHE ▪ 1 : Manuel, MARCHE ▪...
  • Page 73 Température de fumée à maintenir par l'influence du fumée et de la chaudière dépasse au moins la valeur réglage de puissance de la chaudière en mode bûches. réglée ici. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 74 Vue d'ensemble des paramètres Install. Paramétrer – Allumage manuel Allumage Menu Système Install. Paramétrer Allumage automatique Quand allumer (date – heure) ▪ NON : Allumage automatique désactivé. Réglage du jour (date ou journalier) et de l'heure du démarrage de l'allumage. Ce paramètre n'est actif que si ▪...
  • Page 75 à « 100 °C », cette durée commence à s'écouler. Si l'excitation du clapet d'air secondaire ne change pas pendant la durée réglée, un avertissement s'affiche à l'écran. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 76 Vue d'ensemble des paramètres Install. Paramétrer – Valeur lambda Valeur Lambda Menu Système Install. Paramétrer Valeur de consigne de la teneur en oxygène résiduel Taux d'oxygène résiduel au-dessus duquel la sonde lambda peut se couper Teneur en oxygène résiduel à partir de laquelle la régulation s'effectue à...
  • Page 77 Teneur en oxygène résiduel Sonde large bande courant de chauffage Affichage de la teneur en oxygène résiduel actuelle. Affichage du courant de chauffage mesuré de la sonde large bande. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 78 Vue d'ensemble des paramètres Install. Sonde large bande tension de chauffage Sonde large bande courant pompe Affichage de la tension de chauffage mesurée de la sonde Affichage du courant de pompe mesuré de la sonde large large bande. bande. Sonde large bande tension de Nernst Sonde large bande résistance intérieure Affichage de la tension de Nernst mesurée de la sonde Affichage de la résistance intérieure mesurée de la sonde...
  • Page 79 Le nombre de paramètres dépend de la configuration. 4.13.4 Installation – Type d'installation Menu Système Install. Type d'installation Menus qui n'ont pas été configurés avec l'assistant de paramétrage pour régler l'installation. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 80 Vue d'ensemble des paramètres Diagnostique 4.14 Diagnostique 4.14.1 Diagnostic - Liste de défauts actuels Liste de défauts actuels Menu Système Diagnostique Affichage des messages de défaut actuels. Il est également possible d'afficher ici l'heure d'affichage du message de défaut, l'heure d'acquittement du message et l'heure de sa suppression.
  • Page 81 Effacer mémoire défaut Menu Système Diagnostique Cette fonction permet d'effacer toute la mémoire d'erreurs. À partir de ce moment, la mémoire d'erreurs se remplit de nouveaux messages de défauts. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 82 Vue d'ensemble des paramètres Écran 4.15 Écran 4.15.1 Écran - Paramètres d'affichage Paramètres d'affichage – Généralité Généralités Menu Système Écran Paramètres d'affichage Luminosité Adresse du module Affichage de l'analyse par le capteur de lumière de la Permet de modifier l'adresse du module en cas de réglage luminosité...
  • Page 83 ⇨ Voir "Mise à jour logicielle Lambdatronic 3200" [Page reconfigurée (par ex. remplacement du module principal). Redémarrer l'écran Le tableau de commande tactile redémarre et les données du module principal sont rechargées. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 84 Vue d'ensemble des paramètres Écran 4.15.2 Écran – Accès utilisateur Menu Système Écran Accès utilisateur Dans ce menu, les droits d'utilisation des différents tableaux de commande sont définis. Si l'accès d'un tableau de commande à un composant de l'environnement de chauffage est autorisé, régler le paramètre correspondant sur «...
  • Page 85 Les chauffage sur le tableau de commande avec l'adresse paramètres sont réglés par défaut sur « aucun ». définie. Les paramètres sont réglés par défaut sur « aucun ». Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 86 Possibilités d'activation des sorties de pompe 5 FAQ 5.1 Possibilités d'activation des sorties de pompe Pompe 0.1 à 7.2, pompe 1 Les réglages suivants sont possibles avec les sorties de pompes 0.1 à 7.2 sur les modules hydrauliques ainsi qu'avec la pompe 1 sur le module principal. ▪...
  • Page 87 La porte isolante est ouverte, le ventilateur tourne à la vitesse maximale. Feu éteint Le combustible a terminé la combustion et il ne reste que des résidus de braises. Défaut ATTENTION – Présence d'un défaut. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 88 Détermination de la quantité de chaleur 5.3 Détermination de la quantité de chaleur 5.3.1 Consignes de montage La sonde à contact et la vanne de réglage doivent être positionnées dans le sens de l'écoulement en aval de la pompe de circulation et directement devant le raccord de retour de la chaudière. Sur les chaudières sans élévation du retour ou élévation du retour avec vanne thermique, la sonde à...
  • Page 89 ❒ Naviguer au menu « Installation → Paramétrer → Détermination de la quantité de chaleur chaudière » ❒ Saisir les valeurs de débit de la pompe de circulation dans le paramètre correspondant Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 90 Réglage des temps 5.4 Réglage des temps Dans les menus individuels des composants de chauffage (circuits de chauffage, préparateur ECS, …), l'onglet « Plages d'horaire » permet de régler la plage de temps souhaitée pour les composants. La structure de ce menu et la procédure de modification des temps restent toujours les mêmes.
  • Page 91 Si la plage horaire réglée doit également s'appliquer à un autre jour, ce réglage peut être repris en activant le jour correspondant. Une plage horaire réglée peut être supprimée en touchant l'icône « Corbeille ». Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 92 Étalonner l'écran tactile 5.5 Étalonner l'écran tactile Si la surface tactile ne fonctionne plus correctement, un étalonnage est nécessaire. ❒ Ouvrir le menu « Paramètres d'affichage » ❒ Parcourir la liste jusqu'à ce que le sous-menu « Mise à jour logicielle / Service » s'affiche et ouvrir ce sous- menu ❒...
  • Page 93 Si vous n'appuyez pas précisément sur les points indiqués, l'unité de commande risque de ne plus fonctionner correctement ! Dans ce cas, une mise à jour logicielle est nécessaire. Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 94 Mise à jour logicielle Lambdatronic 3200 5.6 Mise à jour logicielle Lambdatronic 3200 Le déroulement d'une mise à jour logicielle pour les installations avec Lambdatronic 3200 et une interface d'utilisation tactile dans l'environnement de l'installation est décrit ci-dessous (cette description est également valable pour les installations avec commande de chaudière à...
  • Page 95 ➥ La fenêtre de sélection du fichier Flash s'affiche ❒ Aller au dossier dans lequel le fichier est enregistré ❒ Sélectionner le fichier Flash (*.s19) et cliquer sur « Ouvrir » Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 96 Mise à jour logicielle Lambdatronic 3200 Démarrer la mise à jour de fichier Flash Une fois le fichier Flash souhaité sélectionné, celui-ci est affiché à côté du champ « Mise à jour de : » : ❒ Cliquer sur le bouton « Suivant » ➥...
  • Page 97 Après redémarrage, la version logicielle la plus récente est installée sur le tableau de commande tactile. ❒ Effectuer la mise à jour des autres interfaces d'utilisation tactiles éventuellement présentes Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 98 Mise à jour logicielle Lambdatronic 3200 5.6.3 Terminer la mise à jour logicielle Si la mise à jour est effectuée sur toutes les interfaces d'utilisation tactiles, l'assistant de mise à jour de fichier Flash doit être fermé correctement pour terminer la mise à jour. Terminer la mise à...
  • Page 99 ❒ Brancher le câble adaptateur USB C - USB A à la douille de l'écran et attacher le câble sur le boîtier de l'écran avec une attache de câble ❒ Remonter l'écran dans l'ordre inverse des opérations Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 100 USB – enregistrement des données ❒ Allumer avec l'interrupteur principal et brancher la clé USB sur la rallonge ➥ La clé USB ne doit pas comporter de mise à jour logicielle ➥ L'enregistrement démarre automatiquement après le démarrage réussi de l'écran tactile L'enregistrement des données est indiqué...
  • Page 101 Notes 6 Notes Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 102 Notes Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr...
  • Page 103 Notes Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches | B1420821_fr...
  • Page 104 Annexe Adresses utiles 7 Annexe 7.1 Adresses utiles 7.1.1 Adresse du fabricant FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Service après-vente Austriche 0043 (0)7248 606 7000 Allemagne 0049 (0)89 927 926 400 Partout dans le monde...
