Un kit d'installation est inclus dans l'emballage. Suivez les instructions ci-dessous:
1. Sélectionner l'emplacement adéquat sur le mur.
Fixer le gabarit de pose sur le mur, puis réalisez des petites marques dans les
endroits où vont être situés les trous.
2. Retirer le gabarit de pose et réaliser les trous dans le mur.
3. Insérer les chevilles dans les trous.
4. Visser au mur les 4 pièces d'ancrage métalliques avec des vis de 6,3 x 50 mm.
5. Visser les 4 cylindres de fixation au sèche-serviettes comme dans la Figure 1.
6. Insérer l'ensemble du sèche-serviettes avec les cylindres du point 6 sur les pièces
métalliques d'ancrage du mur et fixer avec une vis conique de 2,9 x 9,5 mm.

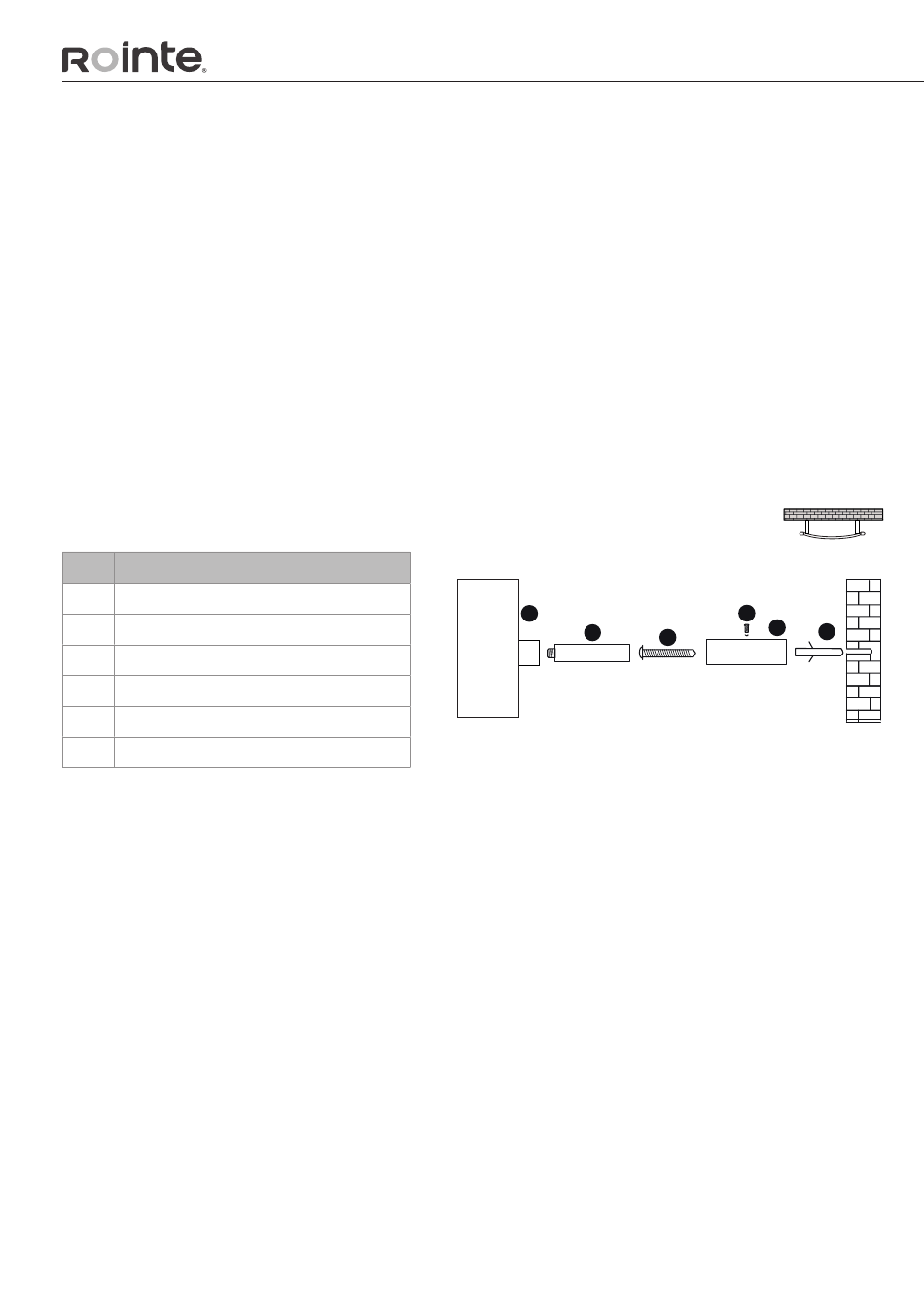

Figure 1:
Nº.
1
Cheville 10mm
2
Pièce métallique d´ancrage
3
Vis 2,9 x 9,5mm
4
Vis 6,3 x 50mm
5
Cylindres de fixation
6
Sèche-serviettes
10
ITEM
6
5
4
3
2
1
5
