Pensez également à mémoriser l'emplacement des agrafes de verrouillage et l'espace
nécessaire pour le
raccordement
électrique/de signal à
l'arrière du système
d'affichage et de
ventilation placé sur
la face avant de
l'écran, comme
montré à la Figure 4
et à la Figure 5. La
hauteur de l'écran et
la charge exercée par
le vent sont
également des
facteurs critiques à
prendre en compte.
Vous trouverez cette
information sur le Graphique d'atelier fourni avec la commande.
2.3 Levage d'un écran ou d'une section d'écran
Veillez à maintenir un angle de 90 degrés entre
le boîtier et l'instrument de levage afin de
garantir l'intégrité structurelle du boîtier.
Les dommages subis par suite d'une procédure
de levage incorrecte annulent la garantie.
Remarques générales sur le levage :
Levez l'écran en position sur la structure
d'appui en utilisant une barre de levage et tous
les anneaux de levage, comme montré à la
Figure 6. Vous ne devez pas essayer de
soutenir en permanence l'écran à l'aide des
anneaux de levage.
À l'issue de l'installation, inspectez soigneusement l'écran afin de détecter la présence de trous
susceptibles de permettre l'infiltration d'eau dans l'écran et bouchez-les avec de la silicone.
Si les anneaux de levage situés en haut de l'écran ont été retirés, bouchez les trous en utilisant
les boulons et la rondelle avec joint d'étanchéité en caoutchouc qui les accompagnaient.
Veuillez vous référer à la Section 3 : pour en savoir plus sur le passage des câbles
d'alimentation et au manuel de communication approprié pour de plus amples informations
sur les connexions de signal à l'écran.
6

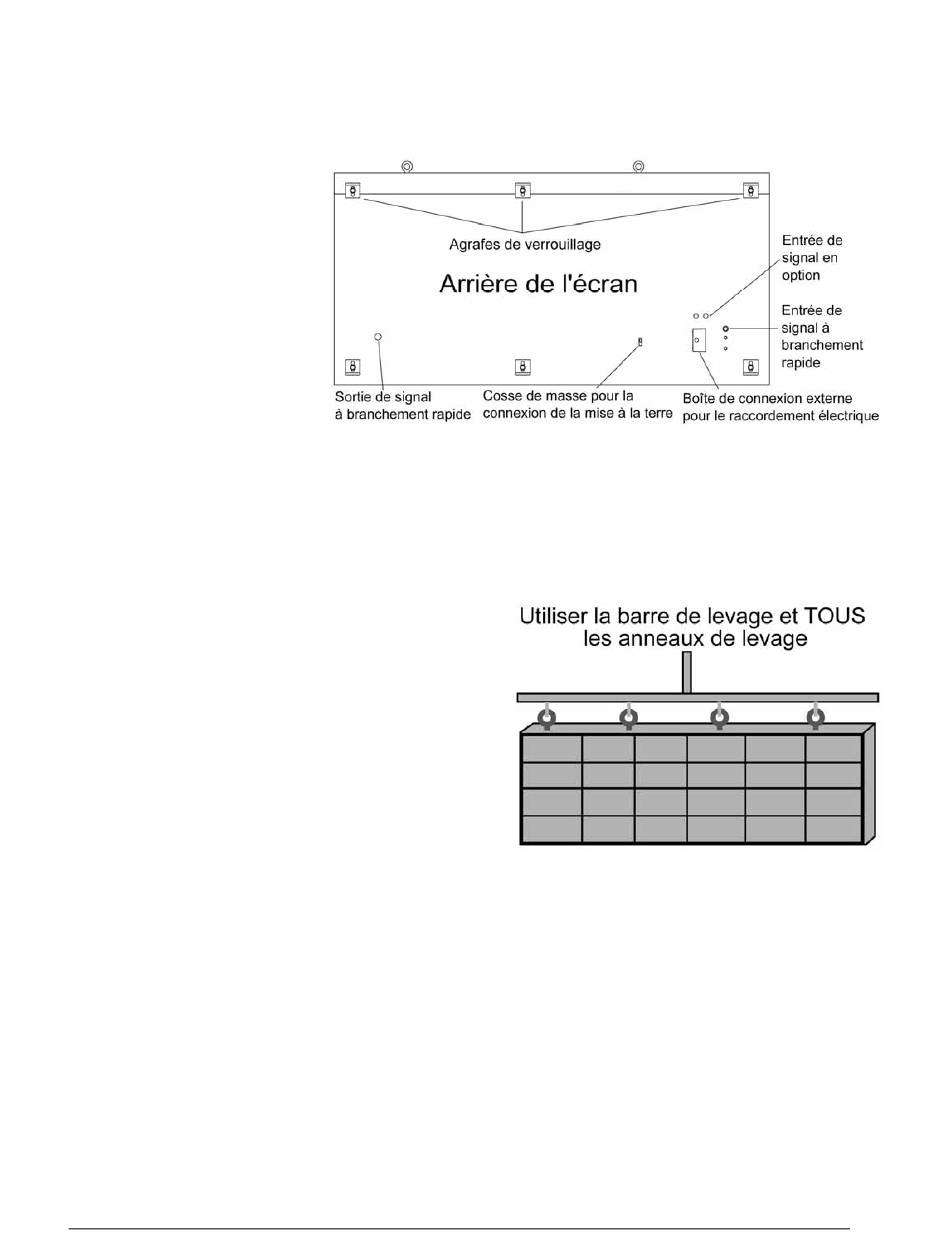

Figure 5 : Section arrière
Figure 6 : Levage de l'écran
Installation mécanique
