Section 7 : Diagnostics et dépannage
Cette section définit les LED de diagnostic qui se trouvent sur le contrôleur, le contrôleur multiligne
(MLC) et le capteur de température. Elle propose également des conseils de dépannage qui
permettront de résoudre les problèmes de l'écran.
7.1 Précautions de
sécurité
Débrancher l'écran.
Ne pas modifier la structure
de l'écran ni y attacher des
panneaux ou des
couvertures sans
l'autorisation écrite expresse
de Daktronics.
7.2 Diagnostics du
contrôleur
Le contrôleur (Figure 21)
reçoit les communications
de l'ordinateur et les envoie
aux MLC qui les
transmettent aux modules.
Les LED du contrôleur
indiquent le bon
fonctionnement de
l'alimentation et du signal
de communication.
Vous devez retirer un ou
deux modules, ainsi que le
capot du boîtier du
contrôleur, pour accéder au
contrôleur. Référez-vous à la
Section 6.1 pour en savoir
plus sur l'accès au boîtier de
l'écran.
N'oubliez pas de mettre l'écran hors tension avant d'accéder à l'intérieur. Cependant, une fois
que vous avez retiré les modules et que les fils présentent un accès sécurisé, vous pouvez
mettre l'écran sous tension pour visualiser les LED de diagnostic.
Un clignotement soutenu (une fois par seconde environ) de la LED DS2 « 'Marche » ("Run")
traduit le bon fonctionnement du contrôleur. Un clignotement plus rapide indique que le
contrôleur exécute sa procédure d'amorçage.
Diagnostics et dépannage

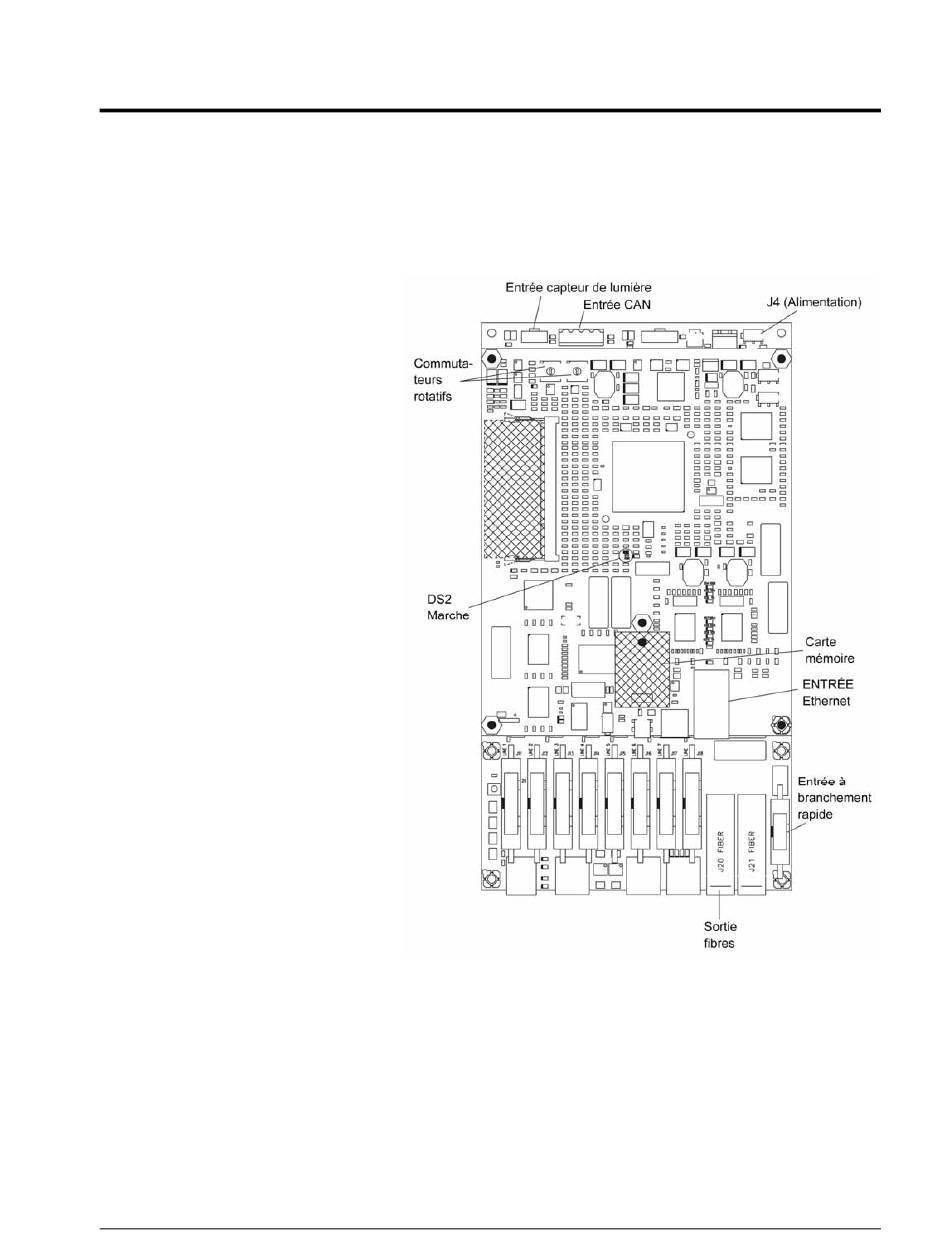

Figure 21 : Emplacements des composants du contrôleur
27
