Sommaire des Matières pour NATHER Optimea

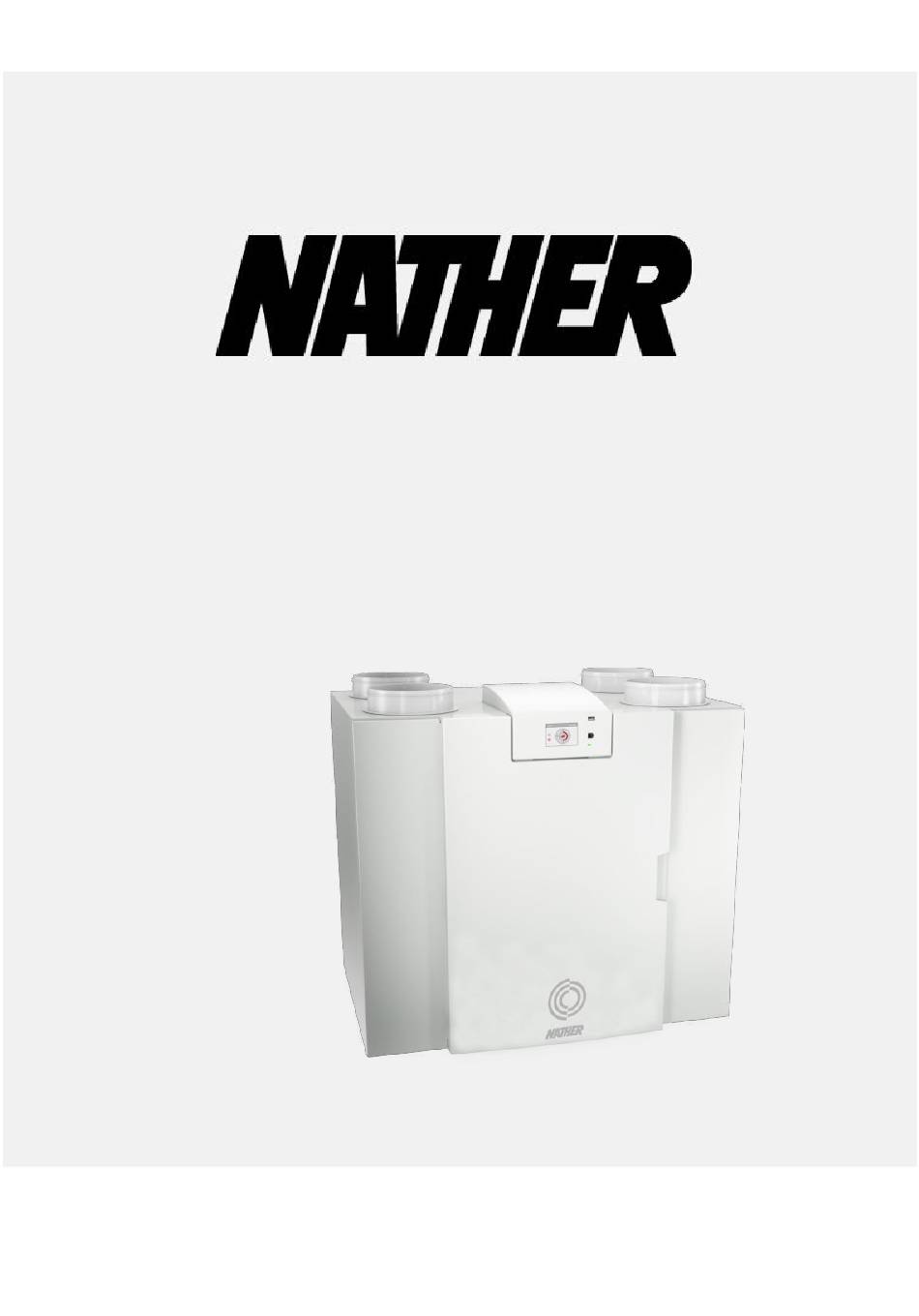

  • Page 1 Prescriptions d’installation Optimea...
  • Page 3 Les enfants ne peuvent pas jouer avec l'appareil. Pour le remplacement du cordon d'alimentation, commandez toujours un cordon d'alimentation de remplacement auprès d'Nather Pour éviter toute situation dangereuse, un raccordement endommagé ne peut être remplacé que par une personne qualifiée !
  • Page 4 Sommaire 1 Livraison........5 11.4 Connexion préchau昀昀eur Externe.
  • Page 5 Contrôle avant de commencer l'installation de la ventilation double Flux afin de s'assurer qu'il est livré complet et en bon état. Le récupérateur de chaleur livré dans Optimea comprend les composants suivants : 1. Ventilation double Flux 2. Kit de fixation murale composé des éléments suivants : ▪...
  • Page 6 2 Généralités Optimea est une unité de ventilation pour une ventilation équilibrée des habitations équipées d'un système de récupération de chaleur. Caractéristiques : ▪ Capacité maximum 325 m³/h ▪ Échangeur de chaleur en plastique à haut rendement ▪ Filtres ISO Coarse 60% pour l'extraction et ePM1.0 50% pour l'air d'alimentation ▪...
  • Page 7 3 Modèle 3.1 Information technique Optimea Tension d'alimenta琀椀on [V/Hz] 230V/50Hz Dimensions (l x h x p) [mm] 750 x 650 x 560 Diamètre du canal [mm] ø160 Diamètre extérieur évacua琀椀on de ø32 condensa琀椀on [mm] Poids [kg] Classe du 昀椀ltre ISO Coarce 60% (Filtre air Extrait) & ISO ePM1.0 50% (Filtre air Neuf) Posi琀椀on ven琀椀lateur (réglage d'usine)
  • Page 8 Attention : Résistance La valeur système a昀케chée dans de canaux le cercle est [Pa] la puissance (en wa琀琀) par ven琀椀lateur. Débit volume [m³/h] Optimea 614745-C...
  • Page 9 3.2 Domaine d’emploi et conommations électriques selon la NF Ventilation Mécanique Contrôlée Puissance électrique pondérée en Type de Débit de base Débit de Salle de bain Salle d'eau W-TH-C (pour les 2 moteurs de Logement (m³/h) pointe (m³/h) ventilateurs) 15,4 17,6 20,1 22,6...
  • Page 10 ▪ Le débit de pointe cuisine minuté 30 minutes peut être atteint à l’aide des régulations suivantes: directement sur l'écran tactile de la Optimea, module de commande électronique hebdomadaire ou sélecteur 2 ou 4 positions sans fil et sélecteur 4 positions filaire avec indicateur de filtre ou un simple interrupteur PV/GV filaire...
  • Page 11 3.3 Raccordements et dimensions L'évacuation de la condensation est montée dans l'ouverture gauche sous l'appareil. Version droite Toutes les dimensions sont en millimètres. Le diamètre de tous les piquages est 160 mm Vers l'habita琀椀on Vers l'extérieur Depuis l'habita琀椀on Depuis l'extérieur Raccordements électriques Siphon connec琀椀on Filtre air sortant...
  • Page 12 Cordon d'alimenta琀椀on 230 volt Capteur de température Sor琀椀e relais (x19) Filtre d'alimenta琀椀on Raccordement 24 volt (x18) Ven琀椀lateur d’extrac琀椀on Prise eBus (x17) Raccordement de siphon Raccordement 24 volt (x16) Ven琀椀lateur de sou昀툀age Raccordement Modbus/bus (X15) Échangeur thermique Raccordement interrupteur à posi琀椀ons (x14) Optimea 614745-C...
  • Page 13 4 Fonctionnement 4.1 Description L'appareil est livré prêt à être branché et fonctionne automatiquement selon les réglages standard. L'air intérieur vicié évacué réchauffe l'air extérieur frais et propre. Cela permet d'économiser de l'énergie pendant que l'air frais est amené dans les pièces souhaitées. Le système de commande dispose de quatre modes de ventilation.
  • Page 14 être respectée. 5.2 Mise en place de l'appareil L'appareil Optimea () peut être monté au mur avec le support de montage fourni. Pour une installation sans vibrations, l'appareil doit être monté sur un mur massif d'une masse minimale de 170 kg/m .
  • Page 15 5.3 Raccordement évacuation de la condensation L’évacuation de la condensation se trouve dans le panneau inférieur dans Optimea . L'eau de condensation doit être évacuée via l'égouts intérieur. Le siphon (avec aérateur intégré) est livré détaché de l'appareil et doit être installé sous l'appareil par l'installateur (raccordement à...
  • Page 16 Pour éviter la condensation côté extérieur du canal d'alimentation d'air extérieur et du canal d'évacuation d'air depuis Optimea , ces conduits doivent être isolés contre la vapeur externe jusque sur l'appareil. Si un tuyau isolé thermiquement est utilisé, toute isolation supplémentaire est superflue.
  • Page 17 5.5 Raccordements électriques 5.5.1 Raccordement de la prise réseau L'appareil peut être raccordé à une prise de courant mise à la terre facilement accessible à l'aide d'une fiche installée sur l'appareil. L’installation électrique doit satisfaire aux exigences de votre compagnie d’électricité. 5.5.2 Connecting the multiple switch L'interrupteur à...
  • Page 18 ! A琀琀en琀椀on : Si le ModBus est ac琀椀f, la posi琀椀on de ven琀椀la琀椀on ne peut pas être modi昀椀ée via l'écran ou via l'interrupteur à posi琀椀ons éventuellement raccordé ! La capteur d'humidité éventuellement raccordé ne fonc琀椀onnera pas non plus. Optimea 614745-C...
  • Page 19 6 Affichage écran 6.1 Explication générale du panneau de commande Un écran avec écran tactile se trouve sur l'avant de l'appareil. Cet affichage sert à faire fonctionner l'appareil et à fournir à l'utilisateur des informations sur l'état de l'appareil. Lors de la mise sous tension, la version du logiciel est d'abord affichée, puis l'écran principal.
  • Page 20 « Ne琀琀oyage du 昀椀ltre » (® Ne琀琀oyer le 昀椀ltre page 30). Ce symbole n'est a昀케ché que si un défaut s'est produit dans l'appareil ; référez-vous au chapitre Défauts (® Analyse des défauts page 27) pour plus d'informa琀椀ons. Optimea 614745-C...
  • Page 21 N° Symbole sur Description l'écran zone Commande par commutateur mul琀椀ple. Commande au moyen de Home. Commande par écran tac琀椀le sur l'appareil ; ce réglage est ac琀椀f pendant une demi-heure. Commande par l'écran tac琀椀le sur l'appareil ; l'écran tac琀椀le est réglé en permanence comme commutateur mul琀椀ple en réglant l'étape n°...
  • Page 22 N° Symbole sur Description l'écran zone Connexion internet Intensité du signal Connexion USB ac琀椀ve. 11:07 Heure actuelle dé昀椀nie de l'appareil. 02.11.2020 La date actuelle Optimea 614745-C...
  • Page 23 6.3 Afficher les informations Lorsqu'aucune touche n'est actionnée ou lorsqu'aucune situation anormale ne s'est produite (comme un message de défaut ou un message de filtre), l’éclairage s'éteint deux minutes après la dernière touche actionnée. En cas de présence d’un message de filtre ou d'un défaut de l'appareil, l’éclairage de l'écran s'allume en permanence jusqu'à...
  • Page 24 filtre. Si ces conditions ne sont pas respectées, le débit d'air du mode supérieur sera automatiquement ajusté. Les modifications peuvent être effectuées dans le menu des réglages Allez dans le menu des réglages aux étapes 1.2 à 1.4 pour régler le débit d'air. Optimea 614745-C...
  • Page 25 Veuillez noter ! Le mode de ventilation le plus haut est prioritaire. Si le commutateur multiple externe est réglé sur le mode 3, le mode de ventilation ne peut pas être réglé sur un mode inférieur sur l'écran principal. Le mode 0 du ventilateur constitue une exception à cette règle. Si le mode 0 est choisi sur l'écran : la commande à...
  • Page 26 Etant donné que des modifications dans le menu des réglages peuvent perturber le bon fonctionnement de l'appareil, les modifications de réglages non décrites ici nécessitent une consultation avec Nather Des réglages incorrects peuvent sérieusement affecter le bon fonctionnement de l'appareil ! 7.4 Réglages d'usine...
  • Page 27 8 Panne 8.1 Analyse des défauts Lorsque la commande de l'appareil détecte un défaut, celui-ci est indiqué sur l'écran par un symbole de clé plate, éventuellement accompagné d'un numéro de défaut. L'appareil fait la distinction entre un défaut avec lequel l'appareil continue à fonctionner (de manière limitée) et un défaut grave (bloquant) avec lequel les deux ventilateurs sont arrêtés.
  • Page 28 Capteur RHT 1 Pas de contrôle Véri昀椀er le câblage défectueux ; message de l'humidité Remplacer le capteur RHT ou remplacer le câblage général E114 E1500 Interrupteur mul琀椀ple L'appareil passe Remplacer l'interrupteur mul琀椀ple défectueux ; défaut en mode 1 général Optimea 614745-C...
  • Page 29 Code Sous Action de Cause Action de l'utilisateur défaut code l'appareil E130 E1800 Relais sor琀椀e 1 Sor琀椀e de signal Couper la tension de l'appareil défectueux ; défaut non disponible Remplacer la carte UWA2-B général Le défaut est automa琀椀quement acqui琀琀é lorsque la tension est rétablie sur l'appareil.
  • Page 30 La minuterie du message de filtre est alors réinitialisée ! En appuyant sur la touche Accueil , vous revenez à l'écran principal à partir d'un menu particulier ; en appuyant sur la touche Retour , vous revenez d’une étape du menu. Optimea 614745-C...
  • Page 31 9.2 Entretien L'entretien pour l'installateur se compose du nettoyage de l'échangeur et des ventilateurs. Selon les conditions, cela doit avoir lieu environ une fois tous les 3 ans. Désac琀椀ver l'alimenta琀椀on de courant en enlevant la 昀椀che. Ouvrir la porte du 昀椀ltre. Re琀椀rer les deux 昀椀ltres.
  • Page 32 Re琀椀rer l'échangeur thermique. Éviter d'endommager les pièces en mousse de l’appareil. Ne琀琀oyer l'échangeur thermique à l'eau chaude (max. 45°C) et au détergent courant. Rincer l'échangeur à l’eau chaude. Enlever de l'appareil la pièce EPS qui 昀椀xe le ven琀椀lateur. Optimea 614745-C...
  • Page 33 Tourner le ven琀椀lateur d'environ un quart de tour dans l'appareil. Incliner le ven琀椀lateur a昀椀n de pouvoir l'enlever de la par琀椀e EPS ; détacher les deux câbles de ven琀椀lateur du ven琀椀lateur. Enlever le ven琀椀lateur de l'appareil.
  • Page 34 Réini琀椀aliser la minuterie du message de 昀椀ltre en la reme琀琀ant à zéro à l'étape 4.3 dans le menu de con昀椀gura琀椀on. Après avoir réini琀椀alisé la minuterie du message de 昀椀ltre, l'appareil revient au menu principal et l'appareil est à nouveau prêt à l'emploi. Optimea 614745-C...
  • Page 35 10 Schéma électrique...
  • Page 36 Lorsque l’appareil détecte un autre ven琀椀lateur di昀昀érent (par gris exemple, lors du remplacement du ven琀椀lateur lors des travaux de jaune service), un « assistant » sera automa琀椀quement démarré ; suiver les vert instruc琀椀ons à l'écran pour le bon raccordement des câbles du violet ven琀椀lateur. Optimea 614745-C...
  • Page 37 11 Accessoires raccordements électriques 11.1 Connecting position switch Un commutateur de positions doit être raccordé au connecteur modulaire X14. Ce connecteur modulaire X14 est accessible à l'arrière du réglage. Pour un appareil avec circuit imprimé , le capot de couverture doit d'abord être enlevé...
  • Page 38 D = Modular cable: Note: For the modular cable that is used, the <tab= of both modular connectors must be mounted facing the mark on the modular cable. Wire colors C1 - C6 may vary dependent on the type of modular cable used. Optimea 614745-C...
  • Page 39 11.1.3 Raccordement interrupteur 2 positions PV/GV filaire Ce bouton poussoir vous permet d’activer simplement le débit de pointe pour une durée d’environ 30 minutes avec un retour automatique en vitesse permanente grâce à sa temporisation préréglée. Le débit de pointe peut être annulé en appuyant plus longuement sur ce même bouton poussoir Afin de de revenir au débit permanent sans attendre les 30 minutes.
  • Page 40 11.2 Raccordement Air Control A = Appareil Optimea (Par exemple, un type d’appliance Optimea 4-0) B = Air Control (option) C = Câble de courant de commande à deux fils D = Connecteur à vis vert à deux pôles E = Position connecteur eBus vert réglage à l'arrière...
  • Page 41 11.3 Raccordement capteur d'humidité 1 = Appareil Optimea (Par exemple, un type d’appliance Optimea 4-0) 2 = Circuit imprimé de base 3 = Couvercle 4 = Câble livré avec le capteur d'humidité relative 5 = Capteur (humidité) RH 6 = Conduit d’extraction depuis l'habitation Pour l'activation et le réglage de la sensibilité...
  • Page 42 C1 = Marron C2 = Bleu Capteur de température C3 = Vert/ jaune Circuit imprimé UVP1 C4 = Noir Direc琀椀on du 昀氀ux d'air C5 = Blanc Réglage du commutateur DIP Op琀椀mea préchau昀昀eur Par exemple, un type d’appliance Op琀椀mea 4-0. Optimea 614745-C...
  • Page 43 11.5 Raccordement échangeur thermique de terre Un échangeur thermique de terre peut être connecté à l'appareil Optimea avec Plus PCB. Selon le type de vanne, l'échangeur thermique de terre peut être connecté à différentes connexions de la PCB Plus: X10 no. 1 & 2 - Sortie relais 1 (Réglage d'usine) X11 no.
  • Page 44 N.B. : Le type d'appareil, le numéro de série et l'année de produc琀椀on sont indiqués sur la plaque d'iden琀椀昀椀ca琀椀on située derrière le panneau avant en plas琀椀que de l'appareil. Exemple Type d'appareil Op琀椀mea Numéro de série 430044201901 Année de produc琀椀on 2020 Pièce Ven琀椀lateur Code de l'ar琀椀cle Quan琀椀té Optimea 614745-C...
  • Page 45 12.2 Articles de service Référence de N° Description de l'article l’article Panneau avant complet Filtres (2 pièces) ISO Coarse 60% Air extrait et ePm1 50 % Air neuf Échangeur thermique Ven琀椀lateur (1 pièce) Soupape bypass avec moteur complet Circuit imprimé écran UBP-2 Circuit imprimé...
  • Page 46 13 Valeurs de réglage 13.1 Valeurs de réglage appareil standard Les valeurs ci-dessous s'appliquent pour un appareil Optimea. Étape Description Réglage d'usine Plage de réglage Remarque N° Débit 0 ou réglable entre 50 m³/h et 325 m³/h Débit d'air posi琀椀on 0 50 m³/h...
  • Page 47 Étape Description Réglage d'usine Plage de réglage Remarque N° Avis filtre Nombre de jours jusqu'à l'avis 1 - 365 jours de 昀椀ltre Démarrage assistant 昀椀ltre Oui/Non Remise à zéro du 昀椀ltre Oui/Non Chauffage externe Préchau昀昀age Ac琀椀vé/Désac琀椀vé Désac琀椀vé Ac琀椀vé/Désac琀椀vé Post-chau昀昀age Ac琀椀vé/Désac琀椀vé Désac琀椀vé Ac琀椀vé/Désac琀椀vé...
  • Page 48 15.9 Retour aux paramètres d'usine Oui/Non 15.10 Assistant posi琀椀on ven琀椀lateur Oui/Non Signal sortie Désac琀椀vé/Filtre uniquement/Condi琀椀on 16.1 Signal sor琀椀e Désac琀椀vé Connecteur X19 d'erreur/Filtre et condi琀椀on d'erreur Veille 17.1 Éteindre l’appareil Oui/Non Optimea 614745-C...
  • Page 49 14 Valeurs ERP Fiche d'information technique Optimea conforme Ecodesign (ErP), n°1254/2014 (annexe I\V) Fabricant : Nather Modèle : Optimea Consommation Chauffage Zone Valeur SEC Classe d'électricité économisé Type de réglage climatique en kWh/m²/a annuelle (AEC) annuellement en kWh (AHS) en kWh...
  • Page 50 SEC en kWh/m²/a A+ (le plus e昀케cace) SEC < -42 -42 ≤ SEC < -34 -34 ≤ SEC < -26 -26 ≤ SEC < -23 -23 ≤ SEC < -20 E (le moins e昀케cace) -20 ≤ SEC < -10 Optimea 614745-C...
  • Page 51 15 Recyclage Recyclage Des matériaux durables sont utilisés pour la fabrication de cet appareil. Les matériaux d’emballage doivent être évacués de manière responsable conformément à la réglementation en vigueur.
  • Page 52 NATHER 375 rue Jean Rostand ZI Grangeneuve 26800 PORTES-LES-VALENCE FRANCE Tel: +33 (0)4 75 57 97 00 www.nather.fr...
