IMPORTANT
Bélanger recommends using a professional plumber for
all installation and repair. Please inform yourself about the
Canadian Plumbing Code's regulations and your local
municipality plumbing codes before installation. The
Canadian Plumbing Code requires the installation of
surge arresting devices to eliminate water hammering.
ALLOW AN ADEQUATE OPENING IN ORDER TO EASILY ACCESS
CONNECTIONS OR OTHER PLUMBING DEVICES FOR MAINTENANCE
OR REPAIR.
Bélanger recommande de faire appel à un plombier compétent pour
l'installation et la réparation de ce produit. Veuillez vous informer des
di érentes règles du Code Canadien de plomberie et des exigences de
votre localité avant l'installation. Le Code Canadien de plomberie exige
l'installation d'un dispositif anti-bélier afin d'amortir les coups de bélier
dans la plomberie. PRÉVOIR UNE OUVERTURE SUFFISANTE POUR
FACILITER L'ACCÈS AUX RACCORDEMENTS OU À TOUT AUTRE
DISPOSITIF DE PLOMBERIE EN VUE DE L'ENTRETIEN OU DE LA
RÉPARATION.

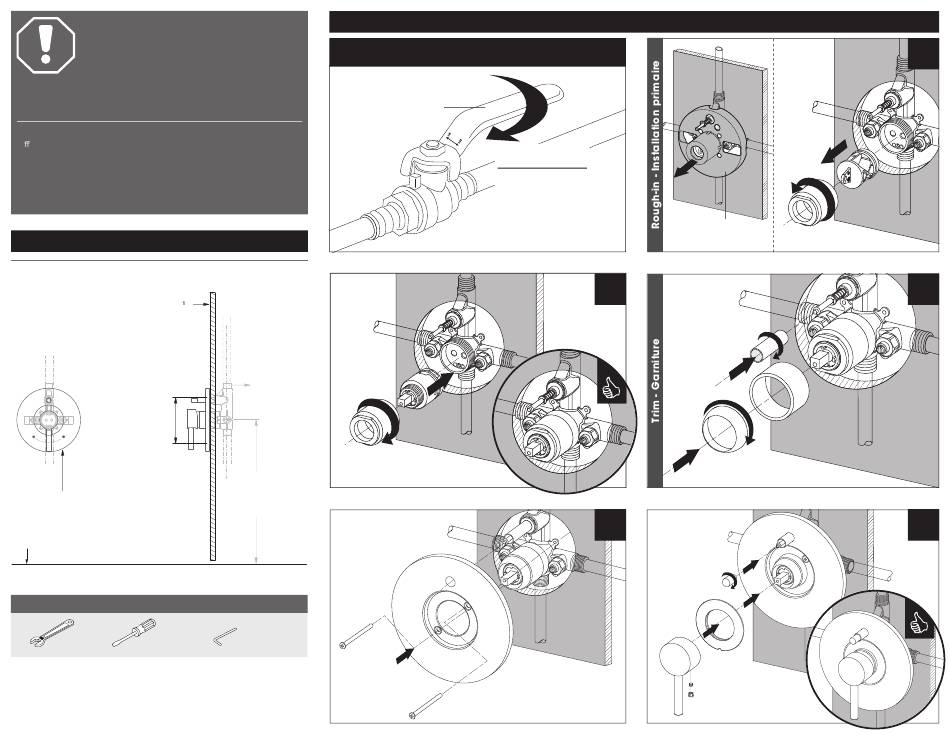

Technical drawing - Dessin technique
Finished wall
Mur ni
Outlet
Sortie
Diameter of
wall opening
Diamètre de
l'ouverture du mur
5-1/4" (133 mm)
Outlet
Sortie
Diameter / Diamètre
7" (178 mm)
Floor
Plancher
RECOMMENDED TOOLS / OUTILS RECOMMANDÉS
The model shown in the installation steps may differ from the one in box
however the connection type and installation steps are the same.
Le modèle démontré dans les étapes d'installation peut différer du produit en boîte,
mais le type de connexions et d'installation demeure le même.
Before you begin / Avant de commencer
MAIN WATER VALVE
ENTRÉE D'EAU PRINCIPALE
SOU98VTCP
1/2" IPS or
copper
connections
Connexions
1/2 po. IPS
ou cuivre
32"
(813 mm)
MIN
48"
(1219 mm )
MAX
Included / Inclus
Installation steps - Étapes d'installation
OFF
FERMÉ
2
4
DRILLING GUIDE
GABARIT
DE PERÇAGE
1
3
5
