2 Installation

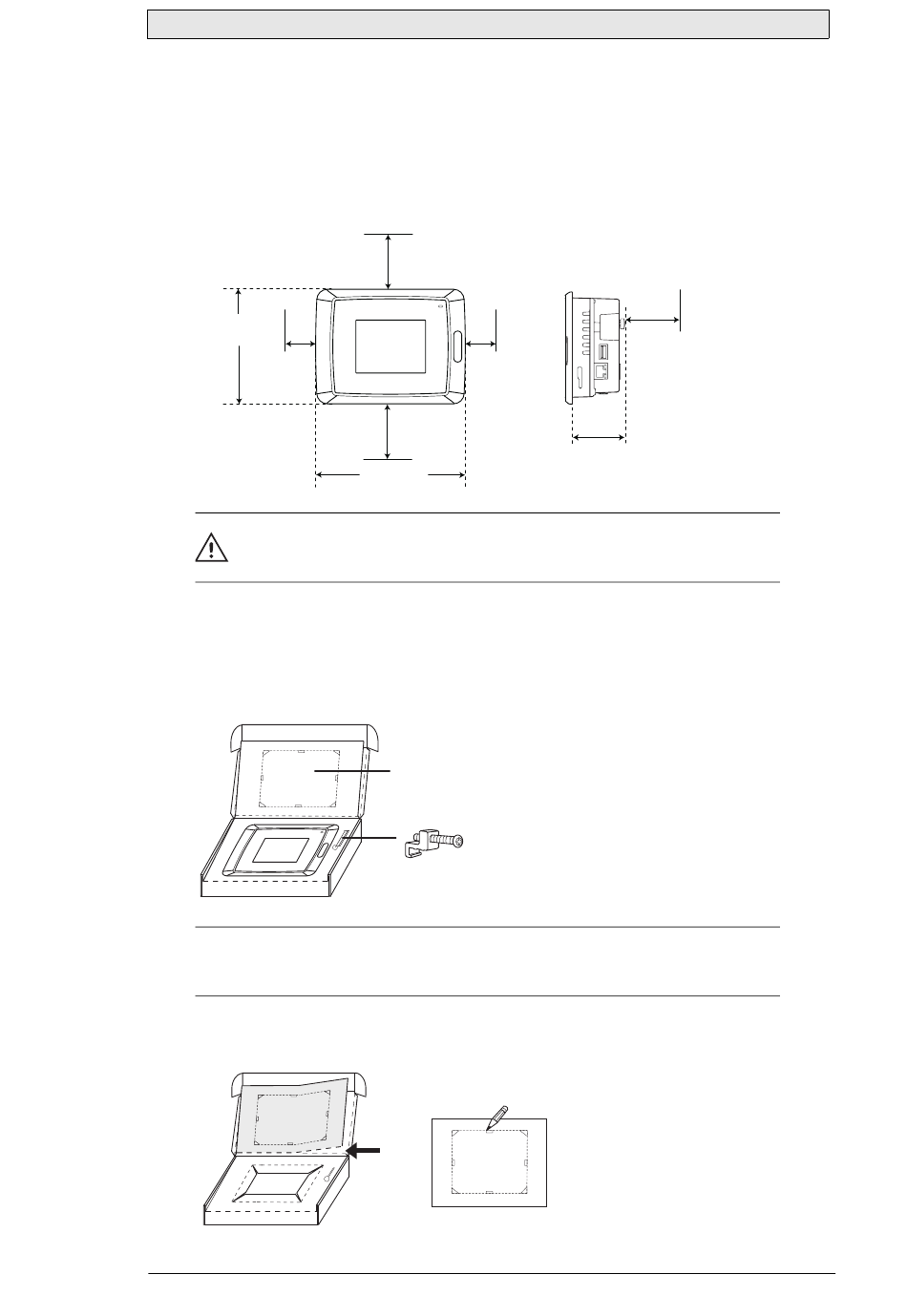

2.1 Espace requis
– Épaisseur de la plaque d'installation : 1,5 - 7,2 mm (0,06 - 0,28 pouces)
– Espace requis pour l'installation du panneau opérateur :
119 mm
(4,69 pouces)
50 mm
(2,0 pouces)
Attention :
Les ouvertures du boîtier permettent à l'air de circuler. Évitez de couvrir ces
ouvertures.
2.2 Procédure d'installation
1. Déballez et vérifiez le contenu livré. Si des dégâts sont constatés, notifiez-les au
.
fournisseur
Remarque :
Placez le panneau opérateur sur une surface stable lors de son installation.
Il peut subir des dégâts en tombant.
2. Placez la découpe du panneau à l'endroit où le panneau opérateur doit être situé,
tirez le long des côtés externes des trous et coupez en suivant les repères.
Beijer Electronics AB, MAFR812B
100 mm
(4,0 pouces)
50 mm
(2,0 pouces)
100 mm
(4,0 pouces)
155,8 mm
(6,13 pouces)
Découpe du panneau 139 x 105 mm
(5,47 x 4,13 pouces)
x 4
100 mm
(4,0 pouces)
56,8 mm
(2,24 pouces)
