Avant le mixage

Trajet interne du signal

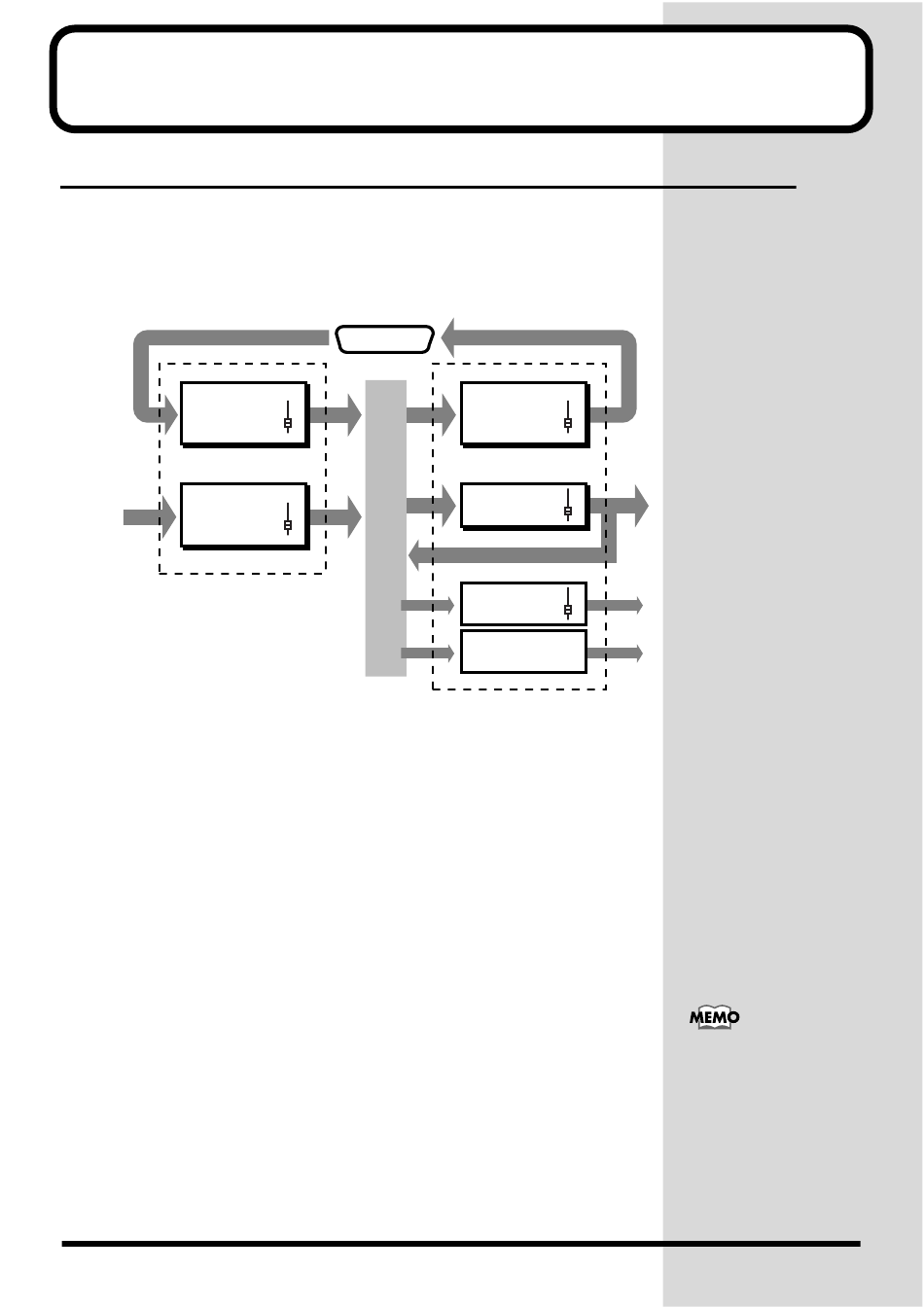

Le schéma ci-dessous donne les grandes lignes du trajet du signal audio.
Pour des détails référez-vous au schéma synoptique fixé sur le processeur
(VM-7200/7100).
fig.104
MULTI IN
1–24
INPUT
1–24
1
1. Canaux d'entrée
Il y a deux modes d'entrée dans ce système – [INPUT] et [MULTI IN].
INPUT...1-24
Les prises d'entrée Input suivantes peuvent tre assignées à ces canaux :
20 prises d'entrée (Input) analogiques sur le processeur de mixage
VM-7200 (10 sur le VM-7100).
Prises d'entrée (Input) numériques stéréo sur le processeur de
mixage (A ou B)
2 prises d'entrée analogiques sur la console de mixage (stéréo L/R).
MULTI IN...1-24
Les signaux audio des multi-canaux peuvent tre reçus d'un équipement
externe – tel qu'un magnétophone multipiste – via ces canaux.
La correspondance entre les numéros de canal du signal entrant et les
canaux Multi In peut tre modifiée en interne (ré-orientation par le biais
d'un patch).
22
R-BUS
MULTI OUT
1–24
FLEX BUS MASTER
1–12
B
U
S
MAIN OUT
L/R
CUE OUT
L/R
2
Pour utilisez les canaux
Multi In un VM-24E
(vendu séparément) doit
tre connecté au processeur
de mixage pour ajouter un
terminal d'entrée/sortie à
connecteur R-BUS (mode
d'emploi du processeur :
p.14).
