SATEL
Le voyant LED fonctionne aussi en mode test dans lequel il indique :
communication périodique – court flash (80 millisecondes),
alarme – allumé 2 secondes.
Contrôle de l'état de la pile
Lorsque la tension de la batterie est inférieure à 2,75 V, des informations sur les piles faibles
sont envoyées pendant chaque transmission.
Carte électronique
Ne retirez pas la carte électronique du boitier pour éviter d'endommager des
composants placés sur la carte.

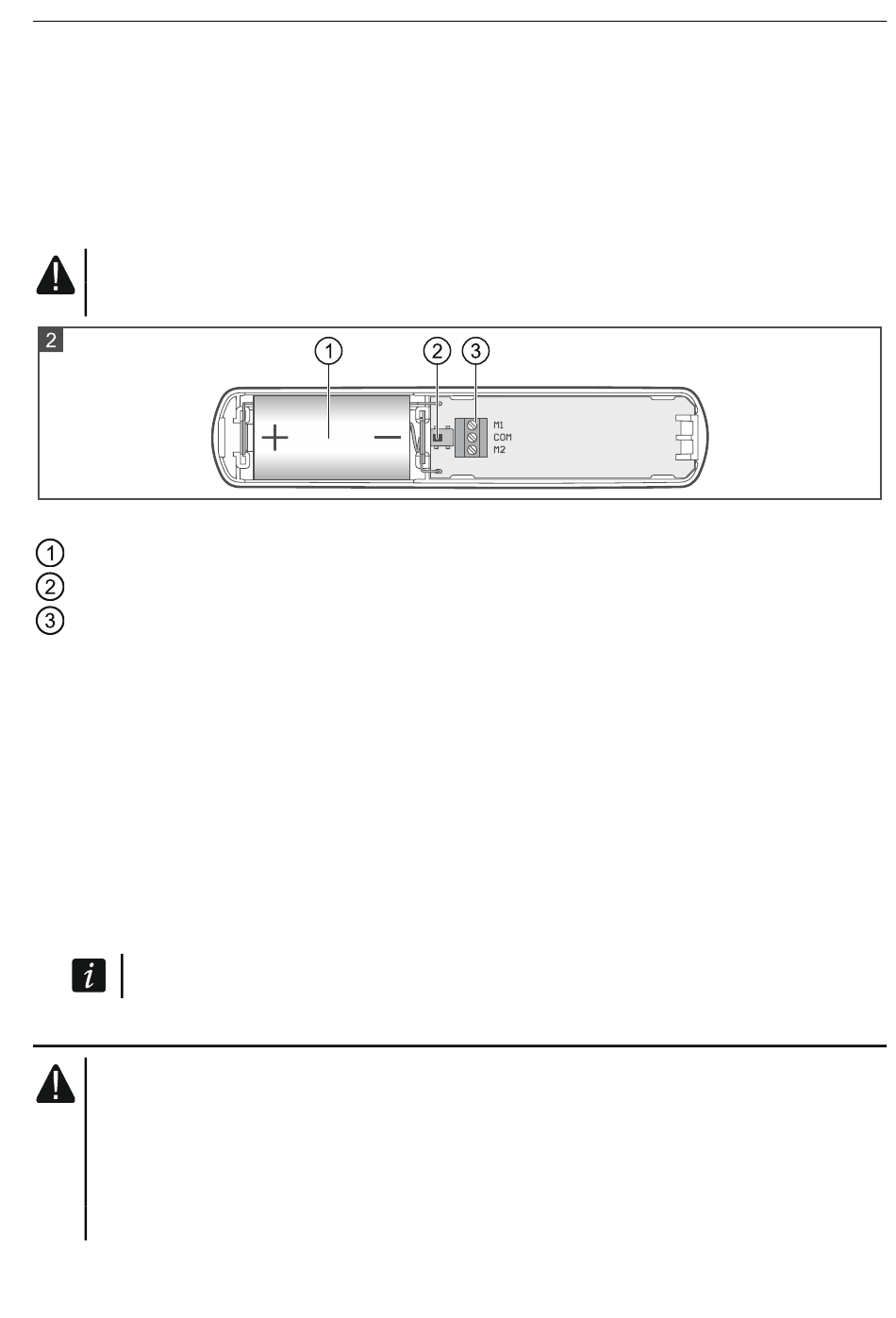

La figure 2 présente l'intérieur du détecteur après l'ouverture du boitier.
pile au lithium CR123A.
contact d'autoprotection.
bornes :
COM
- masse.
- entrée gérée pour les détecteurs AMD-200, AMD-201, AMD-202, AFD-200
M1
et les modules d'extension de zones ATX-220 et ATX-230. Elle permet de
connecter un détecteur de type NC (AMD-200 / AMD-201 / AMD-202 /
ATX-220 / ATX-230) ou une sonde (AFD-200).
- entrée gérée pour le détecteur AMD-202 et les modules d'extension de zones
M2
ATX-220 et ATX-230. Permet de connecter :
– détecteur AMD-202 / module d'extension ATX-230 – du détecteur volets
roulants,
– module d'extension ATX-220 – du détecteur de type NC.
Pour brancher, utilisez les fils d'une section de 0,5-0,75 mm
sonde ne sont connectés, branchez la borne à la masse.
La longueur des fils ne peut pas dépasser 3 m.
3 Installation
Il y a risque d'explosion de la pile en cas d'utilisation de la pile différente que
celle recommandée par le fabricant ou en cas de manipulation incorrecte.
Les piles ne peuvent pas être écrasées, coupées ou exposées à des
températures élevées (jetées au feu, mises au four, etc.).
N'exposez pas les piles à une très basse pression car il existe un risque de fuite
de liquide inflammable, de fuite de gaz ou d'explosion de la pile.
AXD-200
. Si aucun détecteur ni
2
7
