4. TRANSMETTEUR "COMTX2"
1
2
3
4
TAB.3
COMMUTATEUR DIP
1 - EDGE 1 8K2
2 - EDGE 2 8K2
3 - P. MODE

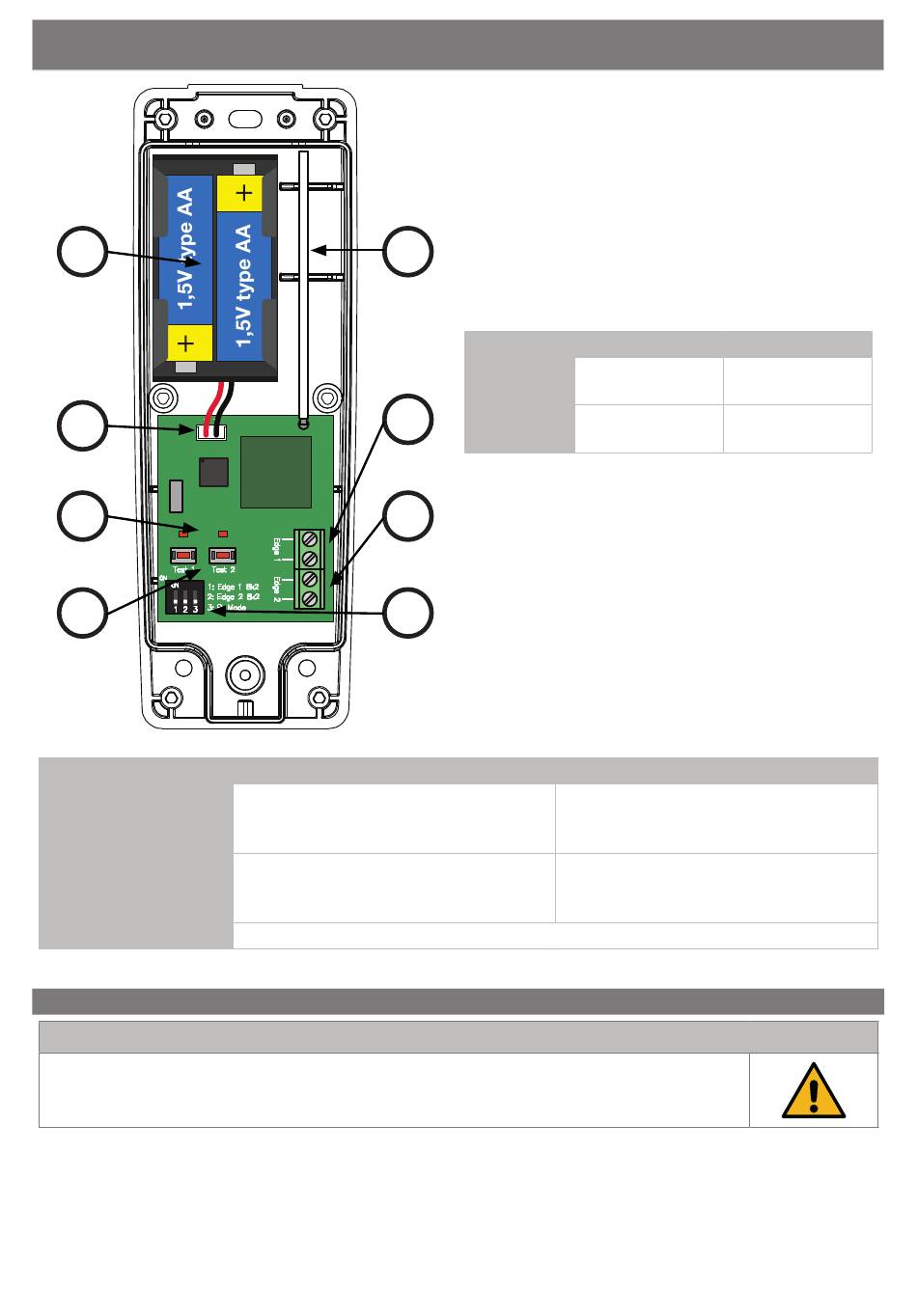

4.1 - DESCRIPTION DE L'ÉMETTEUR
• Ne pas transporter ou stocker le COMTX2 avec les batteries connectées à la carte.
Une fois couplé à un COMRX2, l'émetteur envoie les informations au récepteur une fois par seconde et chaque fois que le bord
sensible de sécurité attaché à ses pinces détecte un impact ou est détaché.
10 - Français
8
6
7
5
OFF
Bord sensible de sécurité, de type mécanique
(contact Normalement Fermé) relié à l'entrée
EDGE1
Bord sensible de sécurité, de type mécanique
(contact Normalement Fermé) relié à l'entrée
EDGE2
Non utilisé
AVERTISSEMENT
1.
Logement pour les batteries
2.
Connecteur pour la connexion des batteries
3.
LED TEST1 et TEST2
4.
Touche TEST1 et TEST2
5.
Sélecteur DIP-SWITCH pour la configuration (TAB.3)
6.
Bornier pour la connexion de bord sensible de sécurité
(EDGE1)
7.
Bornier pour la connexion de bord sensible de sécurité
(EDGE2)
8.
Antenne
LED
OFF
TEST1
-
TEST2
-
Bord sensible de sécurité, de type résistif (8K2
OHM) relié à l'entrée EDGE1
Bord sensible de sécurité, de type résistif (8K2
OHM) relié à l'entrée EDGE2
ON
Appuyez sur la
touche TEST1
Appuyez sur la
touche TEST2
ON
