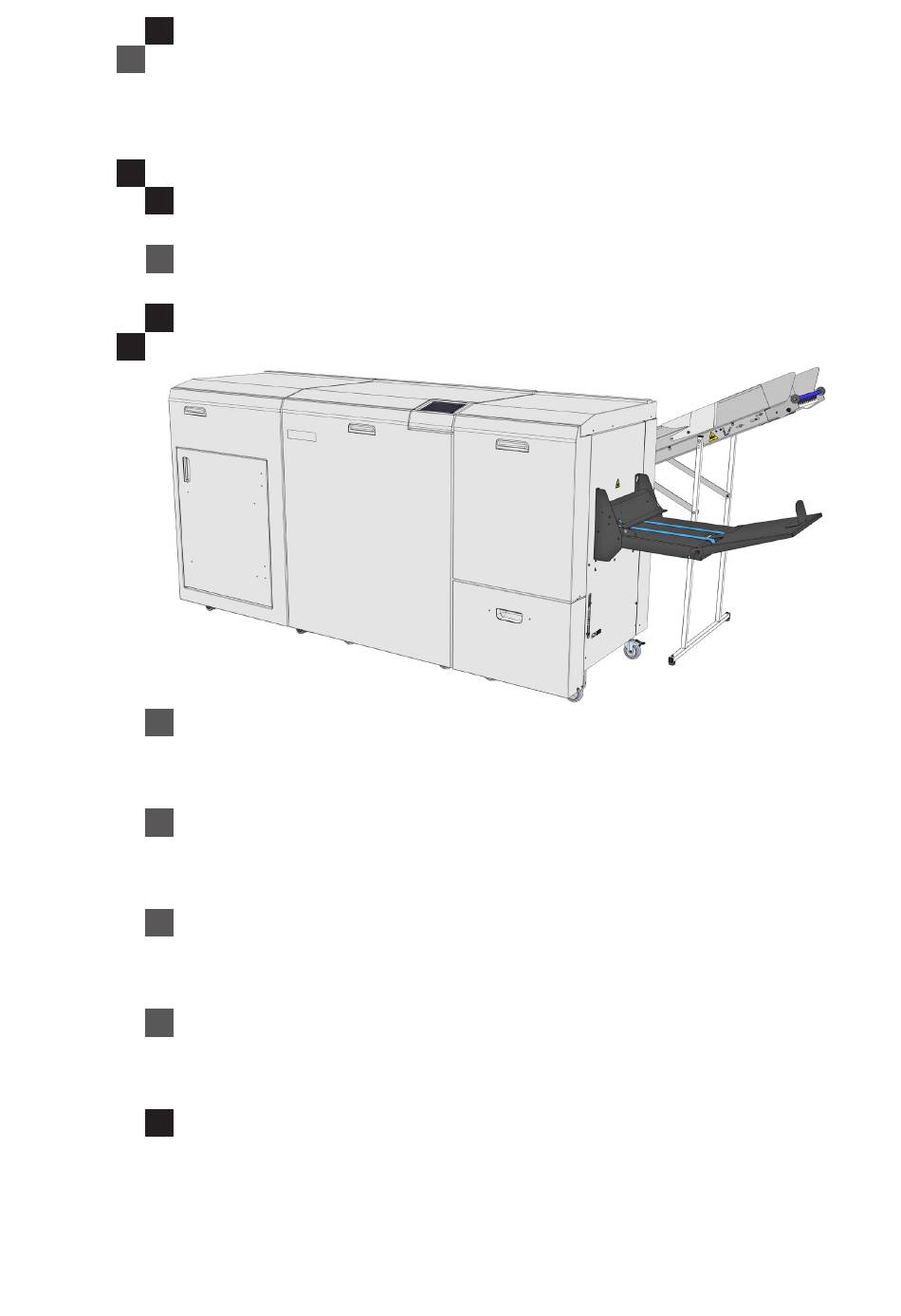

X04145_FR_A Manuel d'utilisation du système BK450e/435e

Plockmatic BK450e/435e

Système de création de livrets

N° de doc: X04145_FR_A

Date: 25 Février 2025

Manuel d'utilisation du système

Lisez attentivement ce manuel avant d'utiliser ce produit et conservez-le à portée de

main pour référence ultérieure.

Pour des raisons de sécurité, veuillez suivre les instructions de ce manuel.

Sommaire des Matières pour Plockmatic BK450e

Page 1 X04145_FR_A Manuel d’utilisation du système BK450e/435e Plockmatic BK450e/435e Système de création de livrets Manuel d’utilisation du système Lisez attentivement ce manuel avant d’utiliser ce produit et conservez-le à portée de main pour référence ultérieure. Pour des raisons de sécurité, veuillez suivre les instructions de ce manuel.
Page 2 X04145_FR_A Manuel d’utilisation du système BK450e/435e...
Page 3 X04145_FR_A Manuel d’utilisation du système BK450e/435e Introduction Ce manuel contient des instructions sur l’utilisation et la maintenance de cet appareil. Pour obtenir une polyvalence maximale de cet appareil, tous les opérateurs doivent lire et suivre attentivement les instructions de ce manuel. Conservez ce manuel dans un endroit pratique à...
Page 4 X04145_FR_A Manuel d’utilisation du système BK450e/435e Informations de sécurité Lors de l’utilisation de cet appareil, les précautions de sécurité doivent toujours être respectées. Sécurité générale AVERTISSEMENT • Cet équipement ne doit pas être utilisé dans des endroits où des enfants sont susceptibles d’être présents.
Page 5 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sécurité pendant l’utilisation, suite AVERTISSEMENT extérieurs sont retirés ou ouverts et que l’interrupteur principal est en position marche, éloignez vos mains des composants électriques ou mécaniques. • Notez que les composants du système et les périphériques peuvent être alimentés en ten- sion électrique même si l’interrupteur d’alimentation principale est éteint et que le cordon...
Page 6 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sécurité pendant l’utilisation, suite ATTENTION • Ne pas utiliser l’équipement si vous remarquez des bruits ou des odeurs inhabituels. Débrancher le cordon d’alimentation de la source d’alimentation et appeler votre technicien agréé pour corriger le problème.
Page 7 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sécurité pendant l’utilisation, suite Français Description des étiquettes de sécurité/d'avertissement présentes dans le produit Risque d'écrasement Risque de coupure Risque d'enchevêtrement Risque d'écrasement ou Objets tranchants à l'intérieur de la machine. Risque d'accrochage des cheveux, de compression de des bijoux ou des vêtements qui...
Page 8 X04145_FR_A Manuel d’utilisation du système BK450e/435e TABLE DES MATIÈRES Possibilités offertes par cet appareil ................12 Guide des composants ....................14 Créateur de livrets ........................14 Bac d’alimentation manuelle ....................... 18 Interface utilisateur ........................19 Options ..........................22 Module de finition ........................22 Module de rognage et rainage rotatif ..................
Page 9 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sélection du réglage de pression du dos carré ..................56 Pliage ............................57 Ajustement de la position de pliage....................... 57 Agrafage ............................. 58 Activation/désactivation de l’agrafage ....................58 Agrafage à cheval ..........................58 Ajustement de la position d’agrafage à cheval ..................58 Agrafage du bord...........................
Page 10 Ajustement de l’angle de calage de la rogneuse latérale (coupe parallèle) ........109 Réglage de l’angle de cadrage du module de rainage ................ 110 Meilleures pratiques pour le système BK450e/435e ........... 111 Limites du système BK450e/435e ................. 112 8. Spécifications ................115 Spécifications de l’appareil ...................
Page 11 X04145_FR_A Manuel d’utilisation du système BK450e/435e Page volontairement vierge.
Page 12 Ensemble, ils forment un système permettant la création de livrets pleine page en ligne avec le périphérique en amont. Le kit de mise à niveau BK450e élève la capacité du créateur de livrets BK435e de 35 feuilles à 50 feuilles. En d’autres termes, au lieu de livrets de 140 pages, il est désormais possible de créer des livrets de 200 pages.
Page 13 X04145_FR_A Manuel d’utilisation du système BK450e/435e Possibilités offertes par cet appareil, suite Agrafage à cheval Une fois que les liasses ont été agrafées à cheval, elles sont transportées plus loin dans le créateur de livrets vers la zone de pliage où la liasse est pliée en un livret et acheminée soit vers l’empileuse à...
Page 14 X04145_FR_A Manuel d’utilisation du système BK450e/435e Guide des composants Créateur de livrets Les pièces importantes pour la configuration, les réglages, le dépannage ou l’entretien sont mises en évidence ci-dessous. 1. Empileuse à courroie 4. Poignée de verrouillage 2. Interface utilisateur, IU du capot supérieur...
Page 15 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets, suite 1. Trous permettant de suspendre 3. Avance manuelle Guides latéraux le bac d’alimentation manuelle 4. Connexions lorsqu’il est arrimé 5. Roulettes sans freins 2. Compartiment de rangement des 6. Ensemble de support d’arrimage documents suite à...
Page 16 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets, suite 1. Kit d’agrafage du coin 5. Guide papier pour rouleaux de pli- 2. Interrupteur d’alimentation age supérieur et inférieur / Dégage- 3. Compteur ment d’un bourrage 4. Transmission d’insertion et guide 6.
Page 17 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets, suite 1. Ressort à gaz 4. Leviers d’éjection des cartouches 2. Doigts de la taqueuse arrière d’agrafes (x4) 5. Cartouches d’agrafes 3. Transmission d’insertion 6. Stockage des cartouches d’agrafes de rechange...
Page 18 X04145_FR_A Manuel d’utilisation du système BK450e/435e Bac d’alimentation manuelle Le plateau d’alimentation manuelle facilite l’alimentation manuelle des jeux vers le créa- teur de livrets lorsque le système contient également un RCT. Le plateau peut être fixé lor- sque le système du créateur de livrets est désarrimé. Lorsqu’il n’est pas utilisé, le plateau d’alimentation manuelle peut être rangé...
Page 19 X04145_FR_A Manuel d’utilisation du système BK450e/435e Interface utilisateur Le système de création de livrets de production Plockmatic BK450e/435e est contrôlé depuis un panneau situé sur le créateur de livrets. L’interface utilisateur vous permettra de configurer, d’ajuster et d’utiliser le système entier.
Page 20 X04145_FR_A Manuel d’utilisation du système BK450e/435e Interface utilisateur, suite Cette capture d’écran présente un système sans RCT et sans FM. Dans ce cas, la possibilité de définir le rognage avant, la forme carrée et le rainage n’est pas disponible. La forme des boutons s’adaptera pour...
Page 21 X04145_FR_A Manuel d’utilisation du système BK450e/435e Interface utilisateur, suite Écran Compteurs Une pression sur le bouton [Compteurs] dans l’écran Réglages ouvre l’écran Compteurs. L’écran Outils Une pression sur le bouton [Outils] ouvre l’écran Outils. Depuis cet écran, vous pouvez modifier les réglages de base tels que la langue...
Page 22 X04145_FR_A Manuel d’utilisation du système BK450e/435e Options Module de finition 1. Zone de sortie 4. Capot de la poubelle 2. Capot supérieur du rognage 3. Poignée de verrouillage 5. Roulettes sans freins du capot supérieur 6. Roulettes avec freins suite à la page suivante...
Page 23 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition, suite 1. Ressort à gaz 2. Zone d’insertion 3. Poubelle du rognage...
Page 24 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif Les pièces importantes pour la configuration, les réglages, le dépannage ou l’entretien sont mises en évidence ci-dessous. 1. Assemblage du capot supérieur 4. Assemblage d’arrimage 2. Ressort à gaz en amont 3.
Page 25 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif, suite 1. Fente de sortie 4. Détection de poubelle pleine 2. Assemblage d’arrimage 5. Branchements en aval 6. Protège-câbles 3. Transport du rognage 7. Poubelle suite à la page suivante...
Page 26 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif, suite 1. Compteur 5. Lames circulaires de 2. Zone d’insertion « A » la rogneuse latérale 3. Interrupteur principal 6. Zone de sortie « D » 4. Loquet du capot supérieur 7.
Page 27 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif, suite 1. Glissière(s) des déchets 2. Ajustement du calage de la raineuse 3. Ajustement du calage de la rogneuse à fond perdu 4. Poignée de verrouillage, coulissante suite à la page suivante...
Page 28 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif, suite 1. Rotateur 3. Outils de rainage 2. Chicane d’élimination de bourrage, 4. Chicane d’élimination de bourrage, calage gros grain, zone « B » calage grain fin, zone « C »...
Page 29 Module d’empilage à courroie BST4000-1 Le module d’empilage à courroie haute capacité BST4000-1 est une option dis- ponible pour le système de création de livrets de production Plockmatic BK450e/435e. L’empileuse peut être configurée en ligne droite après le système de création de livrets ou à...
Page 30 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module d’empilage à courroie BST4000-1, suite 1. Bouton d’alimentation (Marche/Arrêt) 2. Sélecteur de vitesse de la courroie 3. Bouton de fin d’exécution (pleine vitesse) Principe de fonctionnement du BST4000-1 La courroie est déclenchée par un signal du créateur de livrets et se déplace pendant un temps défini.
Page 31 X04145_FR_A Manuel d’utilisation du système BK450e/435e 1. Fonctions de base Mise sous/hors tension de l’alimentation principale RCT et créateur de livrets 1 1 Veillez à ce que les cordons d’alimentation vers le module RCT (en option), le créateur de livrets et le BST (en option) soient branchés dans une prise secteur murale.
Page 32 X04145_FR_A Manuel d’utilisation du système BK450e/435e Changez les cartouches d’agrafes et vérifiez l’agrafeuse Les cartouches d’agrafes contiennent environ 5 000 agrafes chacune. Chaque cartouche comporte toutes les pièces d’usure. Les cartouches peuvent être enlevées soit pour leur remplacement, soit pour résoudre un incident papier.
Page 33 X04145_FR_A Manuel d’utilisation du système BK450e/435e Agrafeuse manquée Si le créateur de livrets indique « ...Agrafeuse manquée », cela dénote la présence d’un inci- dent papier dans l’agrafeuse indiquée. Retirez la cartouche d’agrafage comme décrit dans « Rem- placement des cartouches d’agrafes ».
Page 34 X04145_FR_A Manuel d’utilisation du système BK450e/435e Installation/Retrait du kit pour papier de petit format Le kit pour papier de petit format se compose de deux extensions de la taqueuse latérale qui sont stockées sur la face interne du capot supérieur. L’utilisation de largeurs de papier inférieures à...
Page 35 X04145_FR_A Manuel d’utilisation du système BK450e/435e Installation du kit pour papier de petit format, suite 4 4 Ajustez la découpe en forme de trou de serrure [E] autour du bouton supérieur [A]. 5 5 Faites coulisser les trous oblongs sur l’extension de la taqueuse latérale droite sous les boutons [A] et [B].
Page 36 X04145_FR_A Manuel d’utilisation du système BK450e/435e Retrait du kit pour papier de petit format 1 1 Desserrez les boutons [C] à l’intérieur du capot supérieur. 2 2 Desserrez les boutons [A] et [B] sur la taqueuse latérale droite. 3 3 Faites coulisser l’extension de la taqueuse latérale droite [D] vers la zone d’insertion et...
Page 37 X04145_FR_A Manuel d’utilisation du système BK450e/435e Retrait du kit pour papier de petit format, suite 4 4 Faites coulisser les trous oblongs sur l’extension de la taqueuse latérale droite [D] dans les interstices [F] entre les entretoises gauche, le bouton et l’écrou de verrouillage sur la face interne du capot supérieur.
Page 38 X04145_FR_A Manuel d’utilisation du système BK450e/435e Installation/Retrait du kit d’agrafage du coin Le kit d’agrafage du coin permet de repositionner les feuilles compilées afin de pouvoir mettre une agrafe dans le coin. Le kit est stocké sur le châssis arrière de l’appareil. La sélection de l’agrafage du coin lance un guide détaillé...
Page 39 X04145_FR_A Manuel d’utilisation du système BK450e/435e Installation du kit d’agrafage du coin, suite 4 4 Faites coulisser les trous oblongs sur le kit d’agrafage du coin [D] sous les boutons [A] et [B]. 5 5 Serrez les boutons [A] et [B] sur la taqueuse latérale gauche.
Page 40 X04145_FR_A Manuel d’utilisation du système BK450e/435e Retrait du kit d’agrafage du coin 1 1 Déconnectez le câble [E] de la prise [F] dans le châssis non côté opérateur. 2 2 Desserrez les boutons [A] et [B] sur la taqueuse latérale gauche.
Page 41 X04145_FR_A Manuel d’utilisation du système BK450e/435e Retrait du kit d’agrafage du coin, suite 4 4 Accrocher le kit d’agrafage du coin [D] sur la vis [G] du cadre côté opérateur. 5 5 Fixez le câble [E] au châssis côté opérateur à l’aide du serre-câble [C].
Page 42 X04145_FR_A Manuel d’utilisation du système BK450e/435e Vidage des poubelles Poubelle du rognage latéral La poubelle du rognage latéral se situe derrière le RCT. Le message « Vider la poubelle du rognage laté- ral » s’affiche sur l’interface utilisateur lorsque la poubelle du rognage latéral est pleine.
Page 43 X04145_FR_A Manuel d’utilisation du système BK450e/435e Poubelle du rognage avant La poubelle du rognage avant se trouve à l’intérieur du module de finition derrière le capot de la poubelle du rognage. Le message « Vider la poubelle du rognage avant » s’affiche sur l’interface utilisateur lorsque la poubelle du rognage avant est pleine.
Page 44 X04145_FR_A Manuel d’utilisation du système BK450e/435e Empileuse à courroie BST4000-1 Installation de l’empileuse à courroie pour le mode à angle droit Follow these steps to correctly set up the Stacker Déplacez autant que possible le guide latéral interne [A] vers le créateur de livrets.
Page 45 X04145_FR_A Manuel d’utilisation du système BK450e/435e Installation de l’empileuse à courroie pour le mode droit Réglez les guides latéraux à leur position la plus éloignée en desserrant les boutons [A]. 2 2 Réglez l’empilage avec le sélecteur de vitesse de la courroie [B].
Page 46 X04145_FR_A Manuel d’utilisation du système BK450e/435e Arrimage/Désarrimage Arrimage du créateur de livrets 1 1 S’il est installé, retirez le bac d’alimentation manuelle du créateur de livrets. Le bac d’alimentation manuelle peut être stocké suspendu sur la partie supérieure gauche du capot arrière du créateur de livrets.
Page 47 X04145_FR_A Manuel d’utilisation du système BK450e/435e Arrimage du RCT 1 1 Déplacez le RCT jusqu’au périphérique en amont et arrimez-le. ATTENTION Pour éviter d’endommager le câble de communication reliant le créateur de livrets et le RCT, ne les séparez Périphérique pas trop.
Page 48 X04145_FR_A Manuel d’utilisation du système BK450e/435e Désarrimage du RCT 2 2 Appuyez sur le loquet de l’ensemble d’arrimage et éloignez le RCT du Périphérique périphérique en amont. en amont ATTENTION Pour éviter d’endommager le câble de communication reliant le créateur de livrets et le RCT, ne les séparez pas trop.
Page 49 X04145_FR_A Manuel d’utilisation du système BK450e/435e 2. Création de livrets Procédure générale Les réglages peuvent être modifiés temporairement ou définitivement. Une modification temporaire implique que les modifications ne pourront pas être restaurées si elles sont de nouveau modifiées ou lorsqu’un travail enregistré est chargé. Une modification définitive signifie que les modifications sont enregistrées sous la forme d’un travail avec la possibilité...
Page 50 X04145_FR_A Manuel d’utilisation du système BK450e/435e Géneralités, suite L’utilisation de largeurs de papier inférieures à 206 mm (8,111”) requiert l’installation du kit pour papier de petit format. L’installation est décrite ci-dessus (consultez la section 1, « Installation/ Retrait du kit pour papier de petit format »).
Page 51 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sélection des formats de papier standard Depuis l’écran Réglages, appuyez sur le bouton [Format papier]. Sélectionnez tout format papier standard dis- ponible en appuyant sur le bouton correspon- dant et enregistrez votre choix en appuyant sur le bouton vert en forme de [coche].
Page 52 X04145_FR_A Manuel d’utilisation du système BK450e/435e Format papier personnalisé, suite Une pression sur les nombres de largeur ou de longueur affiche un pavé numérique. Saisissez la largeur et/ou la longueur souhaitées. Confirmez vos modifications du format papier personnalisé en appuyant sur la coche verte ou quittez sans faire de modifications en appuyant sur la marque X rouge.
Page 53 X04145_FR_A Manuel d’utilisation du système BK450e/435e Format du livret Général Depuis l’écran Réglages, appuyez sur le bouton [Format du livret]. Format du livret peut être défini sur l’un des deux formats suggérés ou sur un format de livret personnalisé. La quantité de rognage à fond perdu ainsi que le format du livret fini suite aux choix du format de livret réel s’affichent.
Page 54 X04145_FR_A Manuel d’utilisation du système BK450e/435e Format de livret custom Pour définir le rognage manuellement, appuyez sur le bouton [Format de livret custom], puis sur le bouton [Modifier]. Définissez la largeur et/ou la longueur souhai- tées soit en appuyant sur les boutons [plus] et [moins], soit en appuyant sur les nombres de largeur ou de longueur.
Page 55 X04145_FR_A Manuel d’utilisation du système BK450e/435e Pliage livre Général Le pliage livre dans le module de finition com- porte trois réglages différents : AUTO, Manuel et OFF. Les informations figurant sur le bouton [Pliage livre] indiquent l’état réel du pliage livre et le mode sélectionné.
Page 56 X04145_FR_A Manuel d’utilisation du système BK450e/435e Sélection du réglage de pression du dos carré L’état par défaut du pliage livre est ON et le mode par défaut est AUTO. BookFold Une fois qu’un livret a été produit, l’info Mode dans le bouton [Pliage livre] change depuis «...
Page 57 X04145_FR_A Manuel d’utilisation du système BK450e/435e Pliage Ajustement de la position de pliage Les informations sur le bouton [Pliage] in- diquent l’état et la position réels du pliage. Pour modifier les réglages de pliage, appuyez sur le bouton [Pliage] depuis l’écran Réglages.
Page 58 X04145_FR_A Manuel d’utilisation du système BK450e/435e Agrafage Activation/désactivation de l’agrafage Les informations sur le bouton [Agrafage] indi- quent l’état et la position réels de l’agrafage. Pour modifier les réglages Agrafage, appuyez sur le bouton [Agrafage] depuis l’écran Ré- BookFold glages.
Page 59 X04145_FR_A Manuel d’utilisation du système BK450e/435e Agrafage du bord Dans l’écran Réglages d’agrafage, activez l’agrafage du bord en appuyant sur le bouton [Agrafage du bord]. Confirmez en appuyant sur le bouton en forme de coche verte. REMARQUE : L’agrafage du bord est possible sur les formats papier suivants : •...
Page 60 X04145_FR_A Manuel d’utilisation du système BK450e/435e Rainage La fonction Rainage permet de rainurer la feuille de couverture et/ou la feuille centrale du livret de manière à éviter le craquèlement ou l’écaillage du toner au niveau du pliage. Mode de rainage Les informations sur le bouton [Rainage] indi- quent l’état et la position réels du rainage.
Page 61 X04145_FR_A Manuel d’utilisation du système BK450e/435e Réglage précis de l’apparence des livrets Vous pouvez effectuer plusieurs ajustements pour régler avec précision l’apparence des livrets et compenser les variations au niveau du papier ou de l’impression. REMARQUE : Tous ces ajustements sont spécifiques et seront réinitialisés à zéro si Format papier est changé.
Page 62 X04145_FR_A Manuel d’utilisation du système BK450e/435e Calage de la liasse, ajustement fin, suite Envoyer un ensemble de la tâche depuis le pé- riphérique en amont ou appuyer sur le bouton d’exécution pour alimenter la tâche manuelle- ment, puis attendre les instructions suivantes.
Page 63 X04145_FR_A Manuel d’utilisation du système BK450e/435e Rogneuse latérale – Rognage latéral asymétrique Changez la valeur du Rognage latéral asymé- trique si vous souhaitez décaler le rognage latéral à partir du centre. Depuis l’écran Format de livret, appuyez sur le bouton [Rognage latéral asymétrique].
Page 64 X04145_FR_A Manuel d’utilisation du système BK450e/435e Compensation de l’inclinaison Plusieurs raisons expliquent pourquoi les livrets finis pourraient sortir inclinés. L’une d’elles est que les feuilles pourraient ne pas avoir été cou- pées selon un angle parfait. La plieuse peut être configurée pour compenser cela.
Page 65 X04145_FR_A Manuel d’utilisation du système BK450e/435e Alim manuel La fonction d’alimentation manuelle peut être utilisée en fixant simplement le bac d’alimentation en option sur le créateur de livrets et en sélectionnant « Alimentation manuelle ». Voir « Utilisation du bac d’alimentation ».
Page 66 X04145_FR_A Manuel d’utilisation du système BK450e/435e Page volontairement vierge.
Page 67 X04145_FR_A Manuel d’utilisation du système BK450e/435e 3. Outils L’écran Outils Appuyez sur le bouton [Outils] pour accéder à l’écran Outils. Sélectionnez le paramètre que vous souhaitez modifier en appuyant sur le BookFold Offset: bouton correspondant. Après avoir changé le réglage dans le sous- écran, appuyez sur le bouton [en forme de...
Page 68 X04145_FR_A Manuel d’utilisation du système BK450e/435e Détection d’empileuse pleine La détection d’empileuse pleine compte les feuilles et les livrets acheminés vers l’empileuse à courroie. Laissez Détection d’empileuse pleine défini sur ON si vous souhaitez que le système s’arrête et effectue un cycle d’arrêt lor- sque l’empileuse à...
Page 69 X04145_FR_A Manuel d’utilisation du système BK450e/435e Unités Sélectionnez les unités souhaitées en appuyant sur le bouton [millimètre] ou [pouce]. Lorsque vous sélectionnez Série métrique, Sé- rie impérial ou Série Japon, les formats papier courants correspondants s’affichent lorsque vous appuyez sur le bouton [Format papier] sur l’écran Réglages.
Page 70 X04145_FR_A Manuel d’utilisation du système BK450e/435e Version du logiciel Affiche la version du logiciel de tous les mod- ules du système de création de livrets. Appuyez sur le bouton [X] rouge pour revenir à l’écran Outils. Mode Entretien Cette fonction est uniquement destinée au per- sonnel d’entretien autorisé...
Page 71 X04145_FR_A Manuel d’utilisation du système BK450e/435e 4. Travaux Traitement des travaux Le créateur de livrets offre une capacité de stockage de 100 travaux différents. Pour apporter des modifications temporaires aux réglages réels du travail ou des modifications temporaires à un travail stocké, consultez la section « 2. Création de livrets ». Depuis l’écran Réglages, appuyez sur le bouton [Travaux] pour être en mesure de stocker, de...
Page 72 X04145_FR_A Manuel d’utilisation du système BK450e/435e Chargement de travaux Ouvrez (chargez) un travail stocké en sélection- nant le travail et confirmez en appuyant sur le bouton [Charger]. Suppression de travaux Supprimez un travail stocké en sélectionnant le travail dans la liste et confirmez en appuyant sur le bouton [Supprimer].
Page 73 X04145_FR_A Manuel d’utilisation du système BK450e/435e 5. Résolution des incidents papier Résolution des incidents papier Général En cas de problème d’alimentation, celui-ci est indiqué sur l’interface utilisateur du créateur de livrets. Voir les exemples ci-dessous. L’interface utilisateur indique visuellement où le mauvais chargement s’est produit...
Page 74 X04145_FR_A Manuel d’utilisation du système BK450e/435e Page volontairement vierge.
Page 75 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module RCT Résolution des incidents papier dans le chemin papier Zone d’insertion « A » et zone de sortie « D » – RCT1 1 1 Ouvrez le capot supérieur. 2 2 Levez les chicanes marquées « A » et «...
Page 76 X04145_FR_A Manuel d’utilisation du système BK450e/435e Zone de calage et de rainage – RCT2 1 1 Ouvrez la porte latérale [A]. 2 2 Déverrouillez et tirez sur la glissière [B]. 3 3 Ouvrez les chicanes marquées « B » et «...
Page 77 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets Résolution des problèmes d’alimentation à l’intérieur du créateur de livrets Résolution d’un problème d’alimentation dans la zone d’insertion – BM1 Pour résoudre un problème d’alimentation indiqué dans la zone BM1 Suivez la procédure ci-dessous.
Page 78 X04145_FR_A Manuel d’utilisation du système BK450e/435e Élimination d’un problème d’alimentation dans la zone d’insertion de la plieuse – BM2 (A) Pour éliminer un problème d’alimentation indiqué dans la zone BM2 (A) Ouvrez puis fermez le capot supérieur. Si le système ne purge pas, retirez manuellement les feuilles mal alimentées en...
Page 79 X04145_FR_A Manuel d’utilisation du système BK450e/435e Élimination d’un problème d’alimentation dans la zone d’évacuation de la plieuse – BM2 (B) Pour éliminer un problème d’alimentation indiqué dans la zone BM2 (B) Ouvrez puis fermez le capot supérieur. Si le système ne purge pas, retirez manuellement les feuilles mal alimentées en...
Page 80 X04145_FR_A Manuel d’utilisation du système BK450e/435e Élimination d’un problème d’alimentation dans la zone d’évacuation de la plieuse – BM2 (B), suite 4 4 Tirez les leviers [H] (x2) vers le centre de l’appareil. 5 5 Soulevez et retirez le guide papier du rouleau de pliage inférieur [J].
Page 81 X04145_FR_A Manuel d’utilisation du système BK450e/435e Élimination d’un problème d’alimentation dans la zone de la plieuse inférieure – Pour éliminer un problème d’alimentation indiqué dans la zone BM3 Ouvrez puis fermez le capot supérieur. Si le système ne purge pas, retirez manuellement les feuilles mal alimentées en...
Page 82 X04145_FR_A Manuel d’utilisation du système BK450e/435e Élimination d’un problème d’alimentation dans la zone de la plieuse inférieure – BM3, suite 4 4 Il n’est pas nécessaire de retirer les deux courroies de transport [K] des poulies et de les faire coulisser de côté, mais cela peut faciliter l’élimination des bourrages.
Page 83 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition Pour éliminer un problème d’alimentation indiqué dans les zones FM1 et/ou FM2 Ouvrez puis fermez le capot supérieur. Si le système ne purge pas, retirez manuellement les feuilles mal alimentées en suivant la procédure ci-dessous.
Page 84 X04145_FR_A Manuel d’utilisation du système BK450e/435e Empileuse à courroie Résolution des incidents papier Élimination d’un problème d’alimentation dans l’empileuse à courroie – BM4/FM3 Pour éliminer un problème d’alimentation indiqué dans les zones BM4/FM3 Suivez la procédure ci-dessous. 1 1 Recherchez les liasses / livrets coincés / mal alimentés et retirez-les.
Page 85 X04145_FR_A Manuel d’utilisation du système BK450e/435e 6. Dépannage Codes de panne Procédure générale En présence d’un problème d’alimentation ou d’une condition de panne dans le système de création de livrets, un code et/ou un message s’affichent sur l’interface utilisateur. Suivez cette procédure générale pour éliminer une condition de bourrage: •...
Page 86 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes de panne du module de rognage et rainage rotatif (RCT) AVERTISSEMENT : Le RCT comporte deux lames rondes tranchantes pour le rognage des feuilles : ne les touchez pas pour quelque raison que ce soit et à quelque moment que ce soit.
Page 87 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes de panne du créateur de livrets, suite N° de Zone Cause Explication / Action code Vérifiez l’absence d’obstructions dans le chemin du papier. Nettoyer le chemin du papier. La valeur du cal- M3 (moteur de la taqueuse age de la liasse pourrait être trop élevée.
Page 88 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes de panne du créateur de livrets, suite N° de Zone Cause Explication / Action code Q14 (capteur de chemin Vérifiez l’absence d’obstructions dans le chemin du du papier 2) couvert trop papier du créateur de livrets. Nettoyer le chemin du...
Page 89 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes de panne du module de finition, suite N° de Zone Cause Explanation / Action code Q13 (capteur du chemin papier) cou- FM-503 vert après la purge. Q14 (capteur du chemin papier) non FM-504 atteint à...
Page 90 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes de panne du module de finition, suite N° de Zone Cause Explanation / Action code Q15, Q16 et Q17 (capteurs du chemin FM-613 Aligne- papier) couverts après la purge. ment / Q16 et Q17 (capteurs du chemin pa- Ouvrez le capot supérieur et retirez...
Page 91 X04145_FR_A Manuel d’utilisation du système BK450e/435e Codes d’erreur principaux Résolution des incidents papier En général, les codes d’erreur indiquent un incident papier. Lorsqu’un problème d’alimentation se produit, il est indiqué visuellement à l’endroit où il a eu lieu par un code d’erreur et par une description du composant.
Page 92 X04145_FR_A Manuel d’utilisation du système BK450e/435e Vitesse d’impression trop élevée Ce message s’affiche lorsque la vitesse de l’imprimante dépasse le temps de traitement du finisseur. Le système s’arrête. Les liasses incomplètes sont livrées à l’empileur. Pour résoudre le problème : 1.
Page 93 X04145_FR_A Manuel d’utilisation du système BK450e/435e 7. REMARQUES Conseils et avertissements • Respectez toujours tous les avertissements apposés sur l’équipement ou fournis avec ce dernier. • Veillez toujours à déplacer et replacer l’équipement avec précaution. • ATTENTION : Mettez hors tension et débranchez le cordon d’alimentation de la prise murale et de l’appareil avant de déplacer ou de repositionner l’équipement.
Page 94 X04145_FR_A Manuel d’utilisation du système BK450e/435e Où placer votre appareil Environnement de l’appareil • Localisez toujours l’équipement sur une surface de support solide ayant une résistance adéquate pour le poids de l’appareil. Conservez toujours les aimants et tous les dispositifs présentant des champs •...
Page 95 4.3″ 28″ 34.7″ 29.5″ Plan d’implantation du créateur de livrets de production Plockmatic BK450e/435e Exigences approximatives concernant l’encombrement / Configuration REMARQUE : Le kit de mise à niveau de 50 feuilles n’influe pas sur l’espace d’implantation requis. L’empileur à courroie haute capacité en option BST4000-1 (non illustré) se connecte à...
Page 96 X04145_FR_A Manuel d’utilisation du système BK450e/435e Maintenance de vos appareils Ne tentez jamais d’exécuter des fonctions de maintenance non décrites spécifiquement dans cette documentation. Créateur de livrets Nettoyage des courroies de transport, des rouleaux et des capteurs du créateur de livrets Les courroies de transport, les rouleaux et les capteurs du créateur de livrets doivent être...
Page 97 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage de la zone des pneumatiques Les marques grises autour de l’agrafe au centre du livret peuvent être causées par la poussière métallique de l’agrafe. Si les marques sont causées par des dépôts de saletés ou de la poussière métallique sur les pneumatiques, ces marques peuvent être réduites...
Page 98 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition Nettoyage des pinces et du rouleau de pliage livre Le rouleau de pliage livre, la pince supérieure et la pince inférieure doivent être nettoyés régulièrement lorsqu’ils sont utilisés. La fréquence de nettoyage dépend du type de papier et de la qualité...
Page 99 X04145_FR_A Manuel d’utilisation du système BK450e/435e Unité de rognage rendue transparente à des fins de clarté Nettoyez le faisceau des pinces supérieure et inférieure [D]. Nettoyez le rouleau du pliage livre [E]. Le rouleau peut facilement être tourné à la main.
Page 100 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition, suite Nettoyage des capteurs Les capteurs doivent être nettoyés régulièrement lorsqu’ils sont utilisés et si l’appareil n’a pas été utilisé pendant un certain temps. Les capteurs doivent être essuyés avec un chiffon non pelucheux.
Page 101 X04145_FR_A Manuel d’utilisation du système BK450e/435e Localisation des capteurs, suite Capteur de l’empileuse à courroie suite à la page suivante...
Page 102 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition, suite Nettoyage des rouleaux en mousse du module d’insertion AVERTISSEMENT : L’unité de rognage comporte deux lames tranchantes pour le rognage des livrets : gardez vos mains à distance des lames.
Page 103 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module RCT Les rouleaux d’alimentation doivent être nettoyés régulièrement en cas d’utilisation fréquente ou après une longue période d’inactivité. La fréquence de nettoyage dépend du type de papier et de la qualité d’impression. Une augmentation du nombre de problèmes d’alimentation indique que le nettoyage du rouleau de chargement, du chemin papier et/ou des capteurs est nécessaire.
Page 104 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage des rouleaux pinceurs de transport du chemin du papier (x12), suite Rouleaux à bande de pincement Rouleaux à bande de pincement (2X) Rouleaux à bande de pincement Nettoyage des rouleaux de fixation (x3) AVERTISSEMENT : Ne pas mettre les doigts à...
Page 105 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage des rouleaux de fixation (x3), suite Rouleau de fixation Nettoyage des rouleaux croisés de calage (x6) et des roulements par friction (x6) Rouleaux chauffants croisés suite à la page suivante...
Page 106 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage des rouleaux du rotateur (x2) Nettoyez également les galets fous Rouleaux du rotateur Nettoyage des capteurs du chemin papier (x5) AVERTISSEMENT : Ne mettez pas les doigts à l’intérieur des protège-lames. Vous risqueriez de vous blesser.
Page 107 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage des capteurs du chemin du papier (x5), suite Capteur du rotateur Capteur d’enregistrement Capteur du module de rainage suite à la page suivante...
Page 108 X04145_FR_A Manuel d’utilisation du système BK450e/435e Nettoyage des outils de rainage (x2) Après un certain temps, le toner et la poussière de papier peuvent laisser des résidus dans les sillons de l’outil. Ces sillons doivent être nettoyés de temps en temps afin de maintenir les performances du module de rainage.
Page 109 X04145_FR_A Manuel d’utilisation du système BK450e/435e Ajustement de l’angle de calage de la rogneuse latérale (coupe parallèle) Ajustement de l’angle de calage de la rogneuse latérale (coupe de rognage parallèle au bord de calage (côté opérateur)) 1. Tournez la vis moletée dans la direction souhaitée.
Page 110 X04145_FR_A Manuel d’utilisation du système BK450e/435e Réglage de l’angle de cadrage du module de rainage Réglage de l’angle de cadrage du module de rainage 1. Desserrez la manette en forme d’étoile 2. Tournez l’excentrique moleté dans le sens souhaité. 3. Resserrez la manette en forme d’étoile Excentrique moleté...
Page 111 X04145_FR_A Manuel d’utilisation du système BK450e/435e Meilleures pratiques pour le système BK450e/435e • Utilisez les guides latéraux de la table d’alimentation manuelle en option pour vous assurer que l’ensemble entre centré dans l’appareil ; • Si le résultat moyen du pliage livre n’est pas satisfaisant, veuillez consulter la section 3 de ce manuel : «...
Page 112 Le système BK450e/435e convient aux clients dont les besoins de création de livrets n’excèdent pas une moyenne de 30 000 livrets par mois ; • Si les feuilles entrant dans le système BK450e/435e ne sont pas uniformes ou sont obliques, la qualité des livrets variera en conséquence ; •...
Page 113 X04145_FR_A Manuel d’utilisation du système BK450e/435e Limites du système BK450e/435e, suite élevé. La quantité de courbure à plat au‑dessus de 10 mm sort des spécifications. Placez la feuille sur une surface plane avec la courbure qui remonte. Mesurez la distance entre la surface et l’extrémité...
Page 114 • Pour les livrets sans rognage avant, le bord queue du livret peut être endommagé par les courroies d’entraînement de l’empileur. Plockmatic recommande d’utiliser le rognage avant ou des feuilles plus épaisses pour minimiser les dommages. •...
Page 115 X04145_FR_A Manuel d’utilisation du système BK450e/435e 8. Spécifications Spécifications de l’appareil REMARQUE : Plockmatic utilise la licence open source de QT (LGPL) pour développer le logiciel utilisé sur cet appareil (https://www.qt.io/qt-licensing). Module de rognage et rainage rotatif RCT (en option) Spécifications...
Page 116 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de rognage et rainage rotatif RCT (en option), suite Spécifications Remarques Poids, net 212 kg / 467 lb Dimensions (L x l x H) 710 x 960 x 1120 mm / 28” x 37.8” x Longueur avec capot 44.1”...
Page 117 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets BK450e/435e, suite Spécifications Remarques Format papier person- Largeur 279,4 mm / 11” nalisé, agrafage du coin Longueur 210 mm / 8.27” Largeur 297 mm / 11.6” Longueur 215 mm / 8.5”...
Page 118 X04145_FR_A Manuel d’utilisation du système BK450e/435e Créateur de livrets BK450e/435e, suite Spécifications Remarques Consommation Mode veille : 50W 50 W = 170 BTU/hr d’énergie / Émissions Mode attente : 100W 100W = 341 BTU/hr de chaleur Utilisation normale : 200W...
Page 119 X04145_FR_A Manuel d’utilisation du système BK450e/435e Module de finition FM-400 (en option) Spécifications Remarques Formats papier stand- Identiques à ceux du BK450e/435e Des formats personnalisés sont disponibles Longueur de rognage Variable selon le format d’entrée et Ajustable par pas de 0,1 mm...
Page 120 X04145_FR_A Manuel d’utilisation du système BK450e/435e Convoyeur du rognage (en option) Spécifications Remarques Poids 30 kg / 66.2 lb Dimensions (L × l × H) 2245 × 725 x 1100 mm / 88.4 × 28.5 x 43.3″ Source d’alimentation Courroie entraînée depuis le RCT Guide de format de liasse du système...
Page 121 X04145_FR_A Manuel d’utilisation du système BK450e/435e EU & UK DECLARATION OF CONFORMITY ......D0001499 (I.9) Manufacturer ..Plockmatic International AB, Telefonvägen 30, S-126 26 Hägersten, Sweden This Declaration of Conformity is issued under the sole responsibility of the manufacturer Object of the Declaration F136-001,...
Page 122 EU & UK DECLARATION OF CONFORMITY ......N0007571 (B.3) Manufacturer ..Plockmatic International AB, Telefonvägen 30, S-126 26 Hägersten, Sweden This Declaration of Conformity is issued under the sole responsibility of the manufacturer Object of the Declaration (including all accessories and consumables)
Page 123 X04145_FR_A Manuel d’utilisation du système BK450e/435e EU & UK DECLARATION OF CONFORMITY ......D0000356 (K.5) Manufacturer ..Plockmatic International AB, Telefonvägen 30, S-126 26 Hägersten, Sweden This declaration of conformity is issued under the sole responsibility of the manufacturer Object of the Declaration Type/Model...
Page 124 X04145_FR_A Manuel d’utilisation du système BK450e/435e...
