SystemAir MK2-Touch Manuel
Regulateur pour ventilation de confort avec écran tactile et minuterie.
Manuels Connexes pour SystemAir MK2-Touch
Sommaire des Matières pour SystemAir MK2-Touch

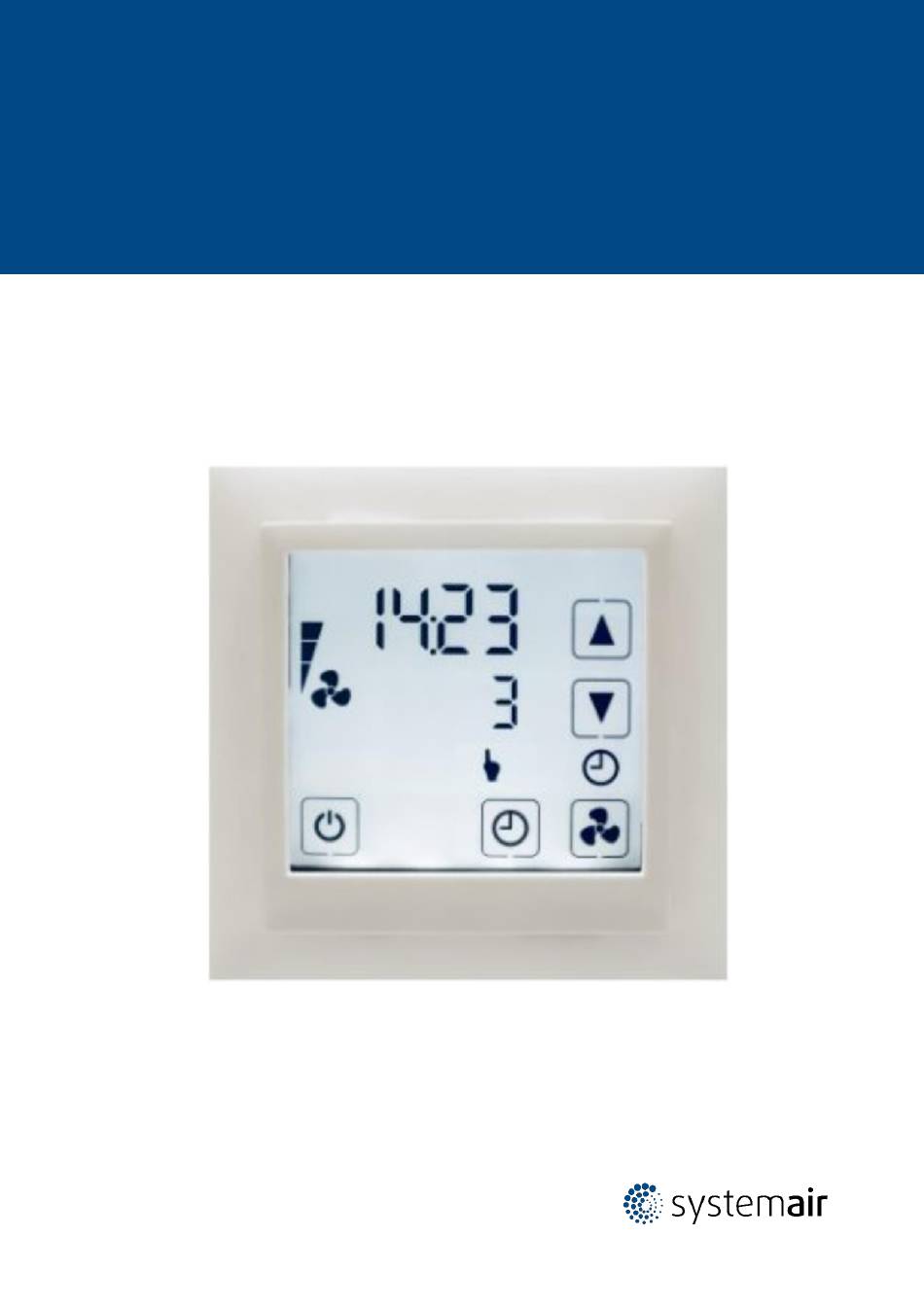

- Page 1 Régulateurs et capteurs MK2-Touch Régulateur pour ventilation de confort avec écran tactile et minuterie. Convient pour le système d'interrupteurs d'éclairage Feller EIDZIOdue®.
-
Page 2: Table Des Matières
Montage et installation..............3 Affichage et utilisation ..............4 Mode temporaire ................5 Configuration de l'appareil .............. 6 Paramètres utilisateur ..............7 Réglages des fonctions ..............7 Réglages pour le fonctionnement automatique......9 Schémas électriques spécifiques à Systemair ......10... -
Page 3: Description
MK2-Touch est un régulateur pour la ventilation de confort. L'appareil dispose d'une minuterie. Grâce aux paramètres d'utilisateur et de configuration, l'appareil peut être adapté à une grande partie des applications de ventilation. Le MK2-Touch peut être configuré et utilisé avec le terminal de commande standard. Aucun autre outil n'est nécessaire. -
Page 4: Données Techniques
III (IEC 60536) Matériau Plastique ABS résistant au feu et aux chocs (UL94 classe V-0) Dimensions (H x L x P) 47 x 98 x 90 mm (1.9 x 3.9 x 3.5 in) Poids avec emballage 196g Dimensions 2 Systemair... -
Page 5: Montage Et Installation
Toute intervention sur l'appareil et toute utilisation non conforme entraînent l'annulation de la garantie. Schéma de connexion MK2-Touch Description Tension d'alimentation 0V ; -24VDC, relié en interne au zéro de mesure Tension d'alimentation 24VAC ;... -
Page 6: Affichage Et Utilisation
Une fois le temps de réinitialisation vitesse manuel écoulé, la minuterie ou le mode automatique détermine à nouveau la valeur de réglage. Sous valeur de consigne, l'intensité de ventilation réglée est affichée en % ou en niveau. 4 Systemair... -
Page 7: Mode Temporaire
Mode temporaire Le MK2-Touch contient une minuterie. Il est possible de programmer jusqu'à 8 événements de commutation. Un événement de commutation est défini en indiquant les jours de la semaine où l'événement doit être exécuté, l'heure et l'intensité de ventilation. -
Page 8: Configuration De L'appareil
Régler la valeur de consigne souhaitée avec la touche HAUT / BAS. Appuyer sur la touche DROITE pour terminer l'opération. L'événement de commutation est défini Le MK2-Touch peut être réglé sur Auto. Pour ce faire, régler la valeur de consigne sur <0. Programme horaire standard Les heures de commutation suivantes sont préprogrammées :... -
Page 9: Paramètres Utilisateur
0...25.5h 0.5h CP 06 Mode absence : longueur de l'intervalle d'extinction 0...25.5h 5.5h CP 07 Mode absence : valeur de réglage pendant l'intervalle OFF, d'enclenchement OFF = 0V, 0...100% selon le signal de 0...100% DE réglage LA VALEUR Systemair 7... - Page 10 CP11 et l'air sortant selon la valeur de consigne CP12. Une temporisation à l'enclenchement peut être définie avec CP10. Cette fonction est utilisée dans le cas d'une hotte aspirante allumée dans la cuisine ou d'un ventilateur de ventilation dans la salle de bain. 8 Systemair...
-
Page 11: Réglages Pour Le Fonctionnement Automatique
CP19 = 3 0/2 VDC = 0 % h.r. ; 10 VDC = 100 % H.R. Régulation en mode AUTO : le MK2-Touch dispose d'une entrée de commande. Si un transmetteur de réglage ou un capteur est raccordé à cette entrée, l'intensité de la ventilation peut être commandée par son signal. -
Page 12: Schémas Électriques Spécifiques À Systemair
