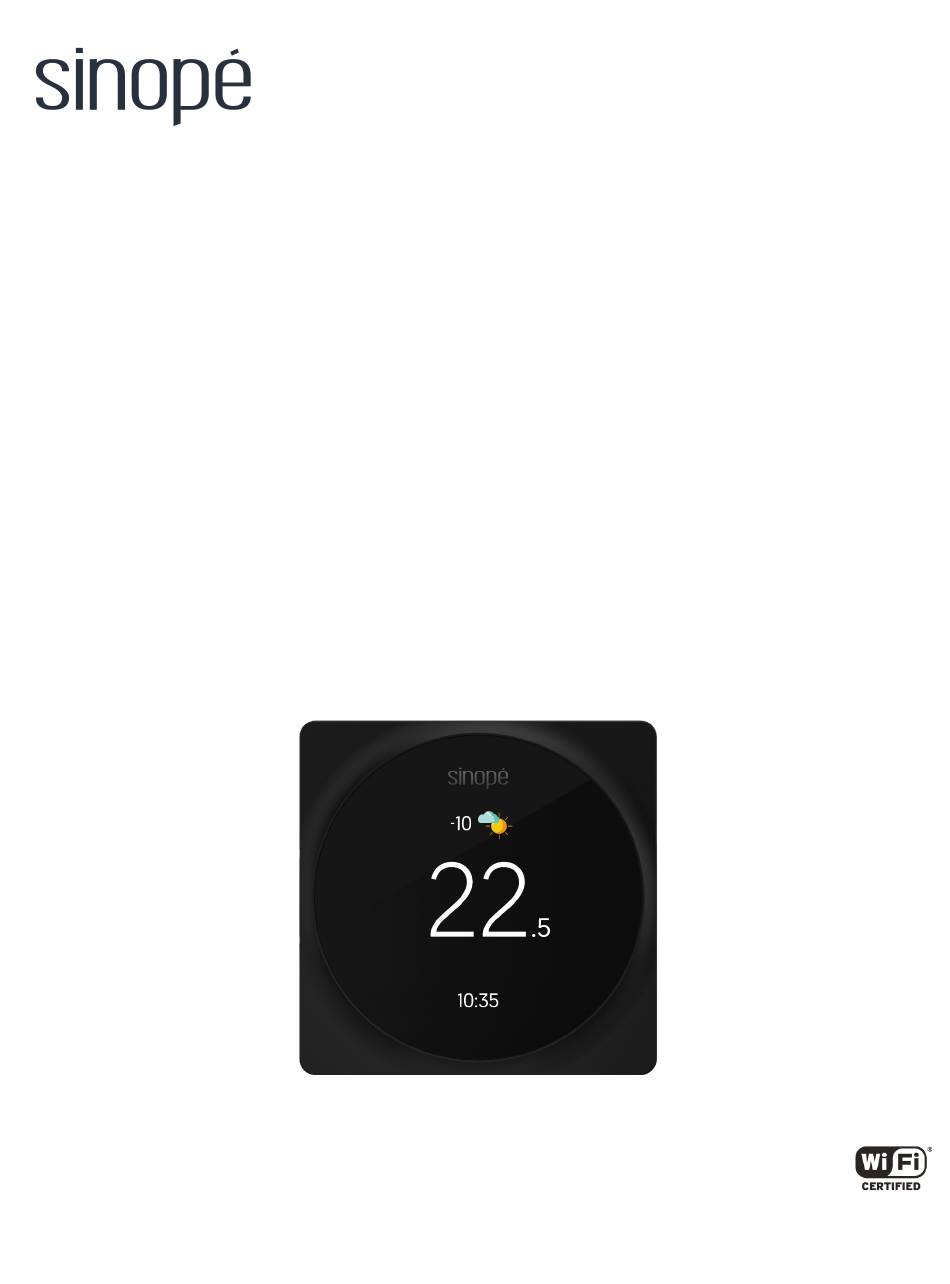

- Page 1 Thermostat intelligent CVAC Guide d’installation et de configuration TH6250WF 660-6730-0001 / 05052025...
- Page 2 Connexion Wi-Fi Connexion Wi-Fi par Neviweb Association à Apple Home Connexion Wi-Fi par Apple Home Encore plus avec Neviweb! Dépannage et support Garantie limitée de 3 ans Informations techniques Thermostat intelligent Wi-Fi - CVAC TH6250WF - Guide d’installation et de configuration...
- Page 3 Plaque de montage Déclaration de conformité avec la réglementation d’ISDE Canada Déclaration de conformité de la FCC Schémas de câblage Système conventionnel Schéma : 1H Schéma : 1H Schéma : 1C Schéma : 1H1C Thermopompe Schéma : 1H1C Schéma : 2H1C Système complémentaire Schéma : Acc.
- Page 4 Tournevis plat ou étoile pour ● l’installation au mur de la plaque montage - Philips #2/ slot M7.0 Optionnel pour faciliter la ● configuration : → Connexion Wi-Fi → Téléphone intelligent ou tablette → Compte Neviweb TH6250WF - Guide d’installation et de configuration...
- Page 5 Connexions Connexion Description Alimentation 24 Vca Commun Alimentation 24 Vca provenant de la thermopompe Ventilateur de circulation Premier étage du chauffage ou premier étage de chauffage auxiliaire Valve d'inversion Premier étage de la thermopompe ou du climatiseur Connexion pour les accessoires. Permet de raccorder des accessoires supplémentaires ou des équipements externes Entrée biénergie Compatibilité...
- Page 6 En suivant ces recommandations et en évitant les risques potentiels, vous serez assuré que l’installation du thermostat CVAC à votre système CVAC est sécuritaire et performante. Pour votre sécurité et celle de votre entourage, faites appel à un professionnel qualifié. TH6250WF - Guide d’installation et de configuration...
- Page 7 Si votre ancien thermostat porte une étiquette 120 V ou 240 V, ou s’il dispose de fils épais avec des capuchons de connexion, alors il s’agit d’un système haute tension. Votre système n’est pas compatible avec le thermostat TH6250WF.
- Page 8 Fixez la plaque de montage Passez les fils par le centre de la base, puis fixez-la au mur à l’aide des vis. Utilisez les ancrages si nécessaire. TH6250WF - Guide d’installation et de configuration...
- Page 9 Branchez les fils Lorsque les fils sont correctement insérés dans les trous des connecteurs, vissez-les avec précision pour assurer une connexion sécuritaire et stable. IMPORTANT Insérez les fils par le côté des bornes plutôt que par le dess 2. Disposez soigneusement les fils dans le mur pour qu’ils ne dépassent pas du bornier.
- Page 10 Fixez l’écran Appuyez l’écran sur la base jusqu’à ce que vous entendiez un déclic. Rétablissez l’alimentation électrique. L’écran de démarrage s’affichera pour quelques instants. TH6250WF - Guide d’installation et de configuration...
- Page 11 Configuration - Thermostat intelligent Wi-Fi TH6250WF Une fois votre thermostat sous tension, l’écran de démarrage s’affichera pour quelques instants. Suivez ensuite ces étapes pour configurer le thermostat. Écran de démarrage Choix de langue Sélectionnez la langue affichée sur votre thermostat.
- Page 12 Vanne d’inversion* Déterminez si la vanne d'inversion de la thermopompe est activée en mode climatisation ou en mode chauffage. * Cet écran n’est disponible que si le fil O/B est connecté. TH6250WF - Guide d’installation et de configuration...
- Page 13 Point d’équilibre Sélectionnez la température extérieure à partir de laquelle votre thermopompe devient inefficace. Type d'installation * Sélectionnez le type d’installation de votre équipement Add-On : Si le système auxiliaire est activé, la thermopompe sera désactivée. Conventionnelle : Le système auxiliaire et la thermopompe peuvent fonctionner simultanément.
- Page 14 B. Naviguez dans les différents menus de configuration d’équipement de votre thermostat pour compléter l’installation. Configuration avec Neviweb L’application Neviweb vous permet d’accéder la totalité des fonctionnalités de votre thermostat intelligent. Appuyez sur l'icône Wi-Fi affichée à l’écran TH6250WF - Guide d’installation et de configuration...
- Page 15 Appuyez sur ‘Neviweb’ En choisissant Neviweb, vous pourrez configurer tous les paramètres de votre thermostat à l’aide de votre téléphone intelligent, bénéficier de fonctionnalités telles que l’affichage de la condition météo à l’écran et accéder à plusieurs fonctionnalités dans la plateforme. De plus, vous pourrez ajouter votre appareil à...
- Page 16 Configuration sans Wi-Fi Plusieurs paramètres de votre nouveau thermostat peuvent être configurés directement à partir de son interface. Appuyez sur l’écran, sauf sur l'icône Wi-Fi, lequel est un raccourci vers le menu de connexion Wi-Fi. TH6250WF - Guide d’installation et de configuration...
- Page 17 Appuyez sur pour accéder aux paramètres de votre thermostat. Appuyez sur un des sous-menus Paramètres de votre choix pour personnaliser votre appareil. Paramètres Options d’affichage Valeur par défaut en gras Paramètres Description Options Unité de Format de température affiché sur l'écran du thermostat. Celsius température Fahrenheit...
- Page 18 25 min Longueur de La longueur du cycle demandé par votre thermopompe. Un 20 min cycle cycle plus court augmente votre confort, mais accélère 15 min thermopompe l'usure de votre équipement. 10 min TH6250WF - Guide d’installation et de configuration...
- Page 19 Paramètres Descriptions Options 25 min Longueur de La longueur du cycle demandé par votre système de 20 min cycle en chauffage. Un cycle plus court augmente votre confort, 15 min chauffage W mais accélère l'usure de votre équipement. 10 min 25 min Longueur de La longueur du cycle demandé...
- Page 20 Cette page présente différentes informations qui peuvent s’avérer utiles si jamais Diagnostic vous devez communiquer avec notre équipe de Support technique. Aucune configuration n'est possible à partir de cet écran. TH6250WF - Guide d’installation et de configuration...
- Page 21 Paramètres Descriptions Options Deux options possibles : Configuration d'équipement : Réinitialise les paramètres spécifiques à l'équipement ainsi que la configuration des fils. Les autres paramètres, tels que le format de température, les consignes, les horaires et la connexion Wi-Fi resteront Réinitialiser inchangés.
- Page 22 Source de chauffage W Source de chauffage auxiliaire Vanne d’inversion Accessoires Longueur de cycle en climatisation en Y Longueur de cycle thermopompe Longueur de cycle en chauffage W Longueur de cycle en auxiliaire TH6250WF - Guide d’installation et de configuration...
- Page 23 Définition du système Contrôleur de température Le thermostat TH6250WF utilise un contrôleur à bande morte adaptative avec une longueur de cycle programmable. La bande de contrôle du thermostat s'ajuste automatiquement pour atteindre la longueur de cycle souhaitée pour le contrôle de votre système.
- Page 24 L’entrée 'IN' est compatible avec un système biénergie. Il peut être connecté à un contact sec d’un compteur électrique à double registre ou tout autre appareil nécessitant l’utilisation d’une source de chauffage auxiliaire. TH6250WF - Guide d’installation et de configuration...
- Page 25 Une sortie de chauffage auxiliaire est nécessaire pour accéder à cette fonctionnalité. Lorsque l'entrée biénergie est activée, le thermostat utilise exclusivement le chauffage connecté à l'étage de chauffage auxiliaire. Accessoires Humidificateur Si vous branchez un humidificateur sur la sortie 'ACC', il est important de bien sélectionner le mode de contrôle du thermostat lors du processus d’installation.
- Page 26 Guide d’utilisation Écran principal Note : La température extérieure, la condition météo ainsi que l’heure sont disponibles si le thermostat a été ajouté dans l’application Neviweb. TH6250WF - Guide d’installation et de configuration...
- Page 27 Menu...
- Page 28 Interface Système en cours de climatisation Système en cours de chauffage Système en chauffage auxiliaire Système en biénergie TH6250WF - Guide d’installation et de configuration...
- Page 29 Thermostat participe à un événement de pointe Thermostat non-connecté au Wi-Fi Erreur détectée. Appuyez sur l’écran pour obtenir Les paramètres de température extérieure des détails. empêchent l’activation du système.
- Page 30 De plus, vous pourrez afficher la condition météo à l’écran et accéder à plusieurs fonctionnalités dans la plateforme. Il sera possible d’ajouter votre appareil à Apple Home par la suite. TH6250WF - Guide d’installation et de configuration...
- Page 31 Suivez les étapes affichées à l’écran. Une fois la connexion au Wi-Fi complétée, appuyez sur la tuile correspondant à votre thermostat dans Neviweb. Appuyez sur pour accéder aux paramètres de l'appareil et poursuivre la configuration des préférences de votre système. Poursuivez la configuration des préférences de votre système en naviguant dans les différents menus de configuration.
- Page 32 Si vous avez déjà connecté votre appareil via Neviweb et que vous souhaitez maintenant l'ajouter à Apple Home, veuillez suivre les étapes ci-dessous : Appuyez sur l’écran principal pour accéder au menu. Appuyez sur pour accéder aux paramètres. Appuyez sur ‘Connexion Wi-Fi’. TH6250WF - Guide d’installation et de configuration...
- Page 33 Appuyez ensuite sur ‘Configuration Apple Home’. Suivez les étapes à l’écran et appuyez sur ‘Connexion’. Suivez les étapes affichées à l’écran.
- Page 34 Appuyez sur la flèche située en haut à gauche pour sortir du menu de connexion. TH6250WF - Guide d’installation et de configuration...
- Page 35 Connexion Wi-Fi par Apple Home Appuyez sur ‘l'icône Wi-Fi’ affichée à l’écran. Appuyez sur ‘Apple Home’. Suivez les étapes affichées à l’écran et appuyez sur ‘Connexion’.
- Page 36 été certifié par le développeur pour répondre aux normes de performance Apple. Apple n’est pas responsable du fonctionnement de cet appareil ni de sa conformité aux normes de sécurité et réglementaires. HomeKit est une marque d’Apple Inc. TH6250WF - Guide d’installation et de configuration...
- Page 37 Encore plus avec Neviweb! L’application Neviweb, développée par Sinopé Technologies, une entreprise spécialisée dans la conception d’appareils intelligents et le plus important manufacturier canadien de ce type d’appareils pour les secteurs résidentiel et multirésidentiel, vous offre une gestion complète de vos appareils intelligents. Neviweb est l’application grand public permettant de gérer une vaste gamme d’appareils, notamment d’autres thermostats, des interrupteurs et gradateurs ainsi que des systèmes de protection contre les dégâts d’eau.
- Page 38 1 (855) 741-7701 Écrivez-nous au : support@sinopetech.com Nous trouver : 705, avenue Montrichard Saint-Jean-sur-Richelieu Québec, Canada (J2X 5K8) Heures d'ouverture : Lundi au Vendredi - 8h00 à 16h30 (EST) Samedi & Dimanche – Fermé TH6250WF - Guide d’installation et de configuration...
- Page 39 Garantie limitée de 3 ans SINOPÉ TECHNOLOGIES INC. garantit les composantes de ses produits contre les vices et les défauts de fabrication pour une période de 3 ans à partir de la date d'achat et sur la présentation d'une facture attestant cette date. Si, à un moment quelconque de la période de garantie, le produit est jugé...
- Page 40 Informations techniques TH6250WF - Guide d’installation et de configuration...
- Page 41 TH6250WF Thermostat intelligent Wi-Fi - CVAC Connecteurs Voir information sur la plaque de montage Alimentation 24V AC Écran Écran couleur TFT 2.4'' tactile 240 px X 320 px Dimensions (L x H x P) 87 mm (3,43 po) X 87 mm (3,43 po) X 23,6 mm (0,93 Température d’utilisation...
- Page 42 Connecteurs 8x Connecteurs Plage de fil min/max (Solide) : 18-22 AWG Plage de fil min/max (Multibrin) : 20-22 AWG Recommandation du fabricant concernant l'espace libre entre les fils : 6,5 - 7,0 mm TH6250WF - Guide d’installation et de configuration...
- Page 43 Le contrôle automatique et hors domicile de cet accessoire compatible HomeKit nécessite un HomePod, une Apple TV ou un iPad configuré comme concentrateur Maison. Il est recommandé de mettre à jour le logiciel et le système d’exploitation. L’utilisation du badge Works with Apple signifie qu’un accessoire a été conçu pour fonctionner spécifiquement avec la technologie identifiée dans le badge et a été...
- Page 44 Schémas de câblage TH6250WF - Guide d’installation et de configuration...
- Page 45 Système conventionnel Schéma : 1H Ce système fait référence à un système de chauffage à un étage sans ventilation. Raccordement standard pour les fournaises.
- Page 46 Schéma : 1H Ce système fait référence à un système de chauffage à un étage avec contrôle de la ventilation. Raccordement standard pour les fournaises. TH6250WF - Guide d’installation et de configuration...
- Page 47 Schéma : 1C Ce système fait référence à un système de climatisation à un étage avec contrôle de la ventilation. Raccordement standard pour les climatiseurs.
- Page 48 Schéma : 1H1C Ce système fait référence à un système de chauffage et climatisation à un étage avec ventilation. TH6250WF - Guide d’installation et de configuration...
- Page 49 Thermopompe Schéma : 1H1C Système permettant de contrôler les fonctions de chauffage et de climatisation, ainsi que le fonctionnement des ventilateurs, à un seul étage. Connexion standard pour les thermopompe.
- Page 50 Schéma : 2H1C Se réfère à un système CVAC avec deux étages de chauffage et un étage de climatisation avec contrôle de la ventilation. Connexion standard pour les thermopompes. TH6250WF - Guide d’installation et de configuration...
- Page 51 Système complémentaire Schéma : Acc. Humidificateur Humidificateur alimenté par le système CVAC. Humidificateur avec alimentation externe indépendante.
- Page 52 Humidificateur avec une alimentation interne indépendante. TH6250WF - Guide d’installation et de configuration...
- Page 53 Schéma : Biénergie Connexion pour le signal biénergie.
- Page 54 (L x H x P) Inclus dans la boîte : Plaque de montage décorative ● Plaque d’acier ● Feuillet d’installation ● 2x vis pour la plaque décorative ● 2x vis pour la plaque en acier ● TH6250WF - Guide d’installation et de configuration...
- Page 55 Schémas d’installation de la plaque de montage décorative AC6500-01 :...
- Page 56 (L x H x P) Inclus dans la boîte : Plaque de montage décorative ● Plaque d’acier ● 2x vis pour la plaque décorative ● 2x vis pour la plaque en acier ● TH6250WF - Guide d’installation et de configuration...
- Page 57 Schémas d’installation de la plaque de montage décorative AC6500-02 :...
