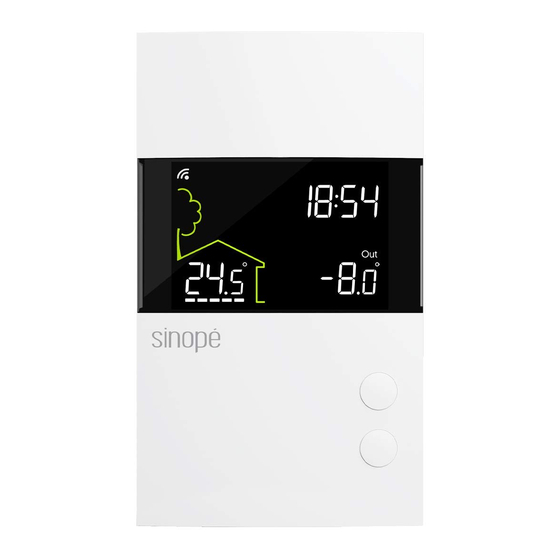

Sinope TH1310WF Guide D'installation

TH1310WF
Guide d'installation
Thermostat intelligent pour
plancher chauffant (3600 W)
Augmenter ou baisser la température
Pour ajuster la température, appuyez sur ou
demandée au thermostat clignotera pour confirmer la nouvelle
consigne.
Quitter le mode veille
Lorsque le thermostat est en veille, appuyez sur n'importe quel bouton
pour remettre le thermostat à ON. Le thermostat reprend son fonctionne-
ment sous ses derniers paramètres de réglages.
Un thermostat mis en veille avant une panne de courant, sera en veille par
défaut lorsque le courant sera rétabli.
PARAMÈTRES UTILISATEURS (suite)
Paramètres pouvant être modifiés directement sur l'appareil :
Affichage de la puissance connectée
Load
0 watt à 3600 watt
Format d'affichage de la température
Display
°C ou °F (par défaut : °C)
Mode de contrôle du thermostat
Control
A (Air), F (Plancher) (par défaut : F)
Limite maximale température ambiante
Max Air
(Visible seulement en mode F)
5 °C à 36 °C (par défaut : OFF)
Limite maximale température de plancher
Max Floor
(Visible seulement en mode A)
5 °C à 36 °C (par défaut : OFF)
Limite minimale température de plancher
Min Floor (Visible seulement en mode A)
5 °C à 36 °C (par défaut : OFF)
Assignation de la sortie auxiliaire
7
Aux
OFF, EXP, 15 sec, 15 min (par défaut : OFF)
Sonde de plancher
8
Sensor
10K ou 12K (par défaut : 10K)
3) Le thermostat offre 2 modes de régulation de la température :
Mode F (par défaut) : Régulation de la température du plancher au
moyen d'une sonde de température externe avec la possibilité de limiter
la température ambiante.
Mode A : Régulation de la température ambiante avec la possibilité de
limiter la température du plancher au moyen d'une sonde de
température externe.
Avertissements
L'installation de ce thermostat doit être effectuée par
un électricien certifié et être conforme aux codes
d'électricité locaux et nationaux en vigueur.
1 Déverrouillez et soulevez le
couvercle du thermostat.
4 Utilisez les vis fournies pour
fixer la base du thermostat à
la boîte électrique.
PARAMÈTRES UTILISATEURS
Tous les paramètres du thermostat peuvent être réglés via
l'application Neviweb.
. La température
Cependant, si vous n'avez pas relié votre thermostat à votre compte et
que vous désirez changer les paramètres de température ou
bien le cycle de contrôle, vous devez:
Abaisser la consigne à son minimum et maintenir le bouton
enfoncé pendant 10 secondes pour accéder au menu.
Appuyer sur le bouton
4) Limite maximale de la température de l'air ambiant (Mode F)
Le thermostat limite le chauffage du plancher afin de ne pas dépasser la
limite de température ambiante fixée.
5) Limite maximale de la température du plancher (Mode A)
Le thermostat limite le chauffage du plancher à la valeur sélectionnée.
Idéal pour protéger les planchers de bois d'ingénierie.
6) Limite minimale de la température du plancher (Mode A)
Le thermostat limite la température minimale du plancher afin de garder
celui-ci à une température confortable.
7) Assignation de la sortie auxiliaire (Mode A)
Le thermostat offre une sortie auxiliaire qui comporte 3 fonctions possibles
qui sont réglées à partir des paramètres utilisateurs.
Fonction 15 sec : Sortie auxiliaire sur cycle court (15 secondes). Utilisée
pour un système de chauffage contrôlé par un relais électronique (SSR).
Fonction 15 min : Sortie auxiliaire sur cycle long (15 minutes). Utilisée pour un
système de chauffage contrôlé par un relais mécanique ou équipé d'un
ventilateur.
Dans les fonctions 15 sec et 15 min, le thermostat contrôle la température
ambiante par le plancher. Une fois que la température du plancher a
atteint sa limite, si la température ambiante désirée n'est pas atteinte, la
sortie auxiliaire active l'appareil chauffant pour atteindre la consigne. (La
sortie auxiliaire agit comme deuxième étage de chauffage.)
Fonction EXP : Sortie auxiliaire pour connecter plusieurs planchers
chauffants (module d'expansion TR1310 vendu séparément).
Fonction OFF (par défaut) : Permet de désactiver la sortie auxiliaire.

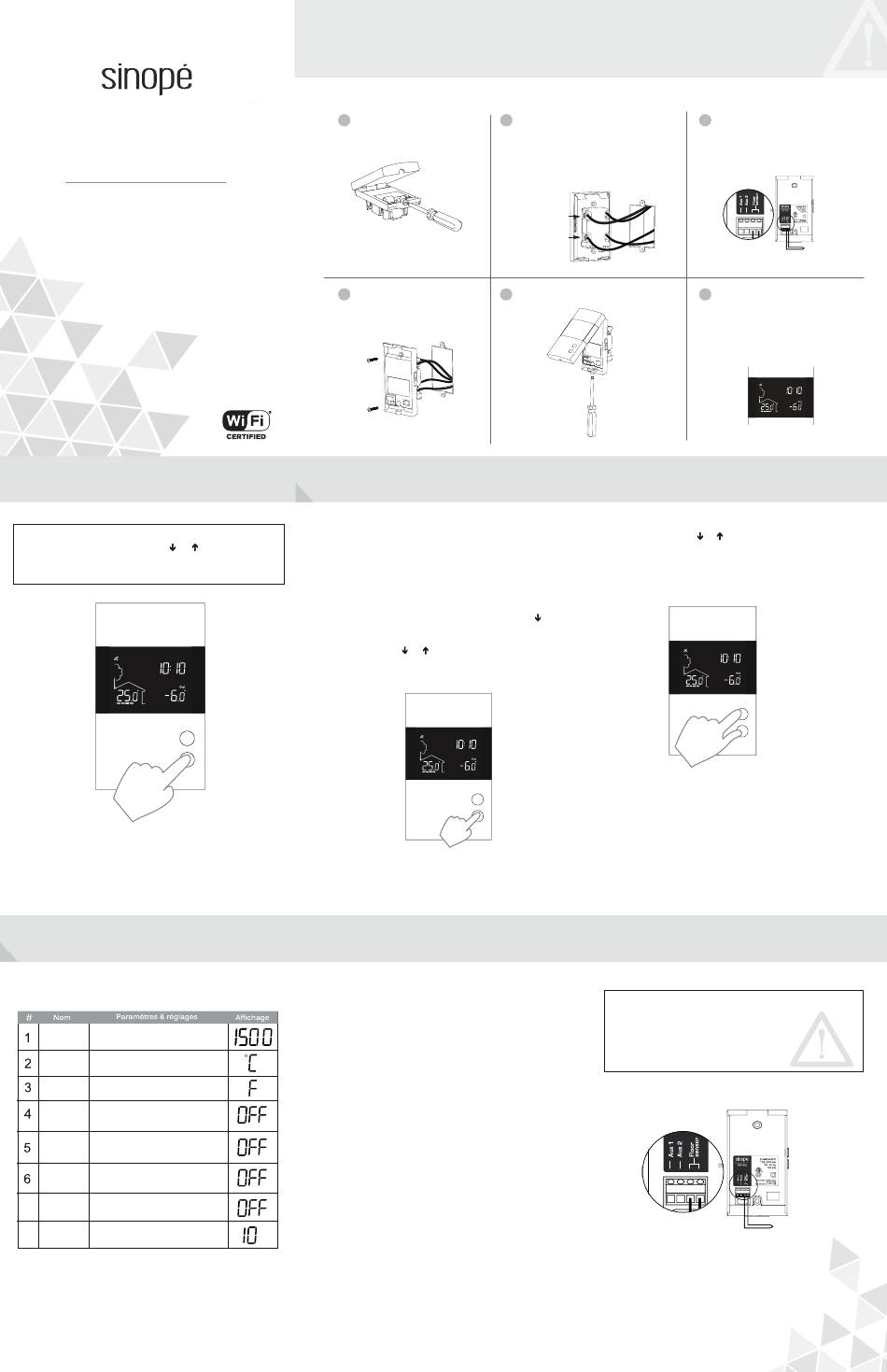

INSTALLER VOTRE THERMOSTAT
2 Faites le raccordement du plancher
chauffant en utilisant les borniers de
connexion charge/alimentation à
l'arrière du thermostat. Raccordez le fil
de mise à la terre à la vis de la boîte
électrique prévue à cet effet.
Charge (Load)
Plancher chauffant
Alimentation (Line)
5 Replacez et verrouillez le couvercle.
ou afin de modifier le réglage.
10 sec.
Avant de commencer l'installation du thermostat, assurez-vous
de mettre le circuit de chauffage hors tension à partir du
panneau électrique afin d'éviter tout risque de choc électrique !
3 Branchez la sonde de plancher.
(Seulement pour applications de
contrôle en mode F ou avec limite
de plancher.)
6 Alimentez le thermostat.
Après avoir effectué une séquence
de test, le thermostat devrait afficher
la température du plancher. Dans le
cas contraire, référez-vous au guide
de dépannage de ce manuel.
Appuyer sur les boutons et
simultanément pour sélectionner le prochain paramètre.
Continuer à appuyer jusqu'à la fin de la liste pour sortir du menu.
Vous trouverez dans le tableau suivant les paramètres pouvant être
modifiés directement sur le thermostat.
Vous pouvez modifier d'autres paramètres via l'application Neviweb.
Au moment d'installer votre système de plancher chauffant :
ajoutez une deuxième sonde dans le plancher dont
l'embout sera rangé dans le boîtier du thermostat. Cette
sonde additionnelle pourra être branchée et utilisée
comme sonde de remplacement sans altérer votre
installation de plancher chauffant.
** Pour déconnecter un thermostat, consultez la procédure de
déconnexion au verso.
