5. Installez et fixez la tablette selon les besoins.
a. Placez l'arrière de la tablette sur les rails, puis soutenez la tablette par le bas et faites-la glisser dans
l'armoire ou le rack de télécommunications.
Si vous installez plusieurs tiroirs, placez le premier tiroir directement au-dessus des contrôleurs. Placez
le second shelf directement sous les contrôleurs. Répétez cette procédure pour toutes les étagères
supplémentaires.
b. Fixez l'étagère à l'armoire ou au rack de télécommunications à l'aide des vis de montage fournies.
Et la suite ?
Après avoir installé le matériel de votre système AFF C80, vous
système de stockage AFF
Câbler le matériel - AFF C80
Une fois le matériel rack du système de stockage AFF C80 installé, installez les câbles
réseau des contrôleurs et connectez les câbles entre les contrôleurs et les tiroirs de
stockage.
Avant de commencer
Pour plus d'informations sur la connexion du système de stockage aux commutateurs, contactez votre
administrateur réseau.
Description de la tâche
• Ces procédures présentent les configurations courantes. Le câblage spécifique dépend des composants
commandés pour votre système de stockage. Pour obtenir des détails complets sur la configuration et la
priorité des emplacements, reportez-vous à la section

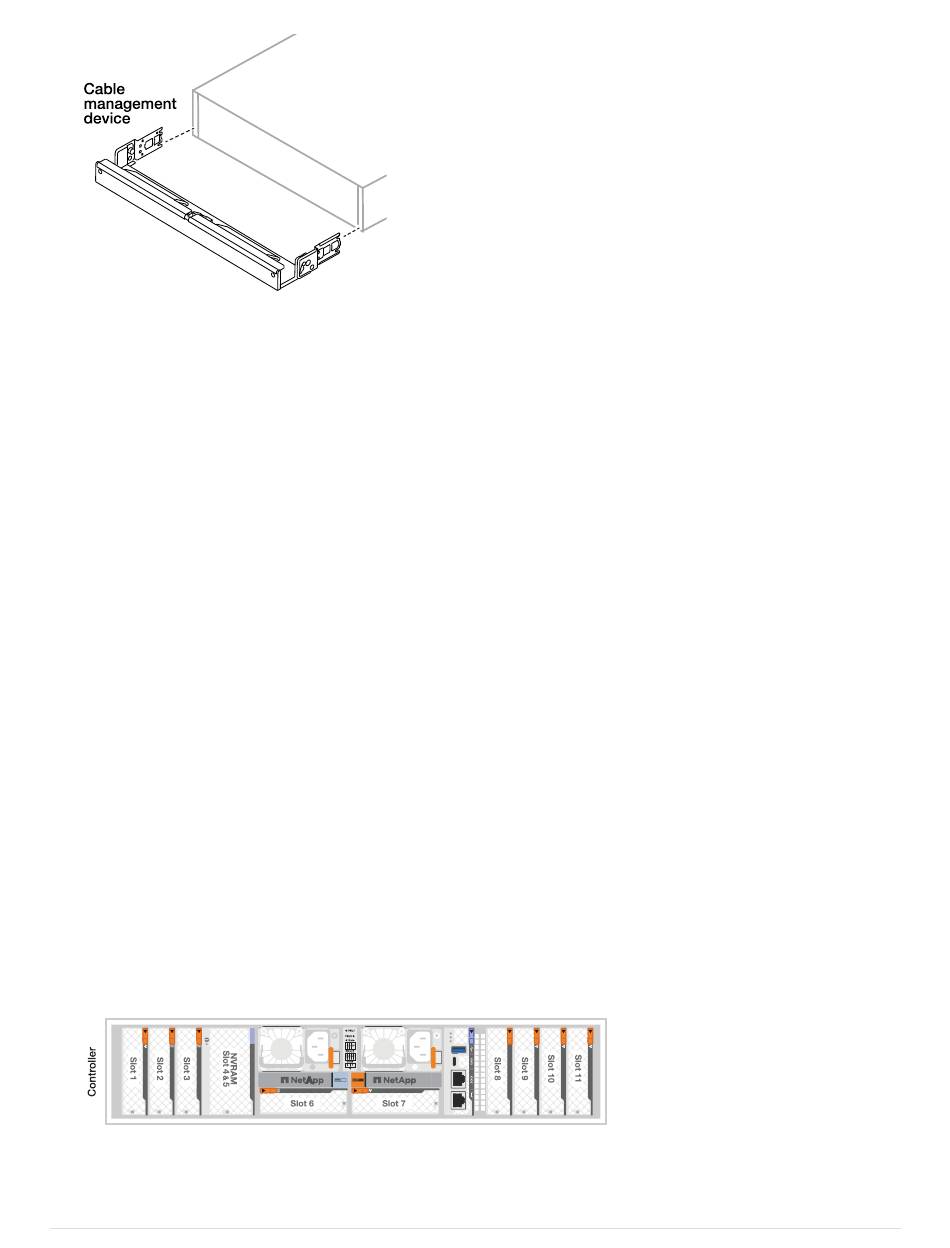

• Les connecteurs d'E/S d'un contrôleur AFF C80 sont numérotés de 1 à 11.
• Les graphiques de câblage sont dotés d'icônes de flèche indiquant l'orientation correcte (vers le haut ou
vers le bas) de la languette du connecteur de câble lors de l'insertion d'un connecteur dans un port.
6
C80".
"Branchez les câbles du matériel du
"NetApp Hardware
Universe".
