a. Alignez les bords du module de gestion du système avec l'ouverture du système et poussez-le
doucement dans le module de contrôleur.
b. Faites glisser doucement le module dans le logement jusqu'à ce que le loquet de came commence à
s'engager avec la broche de came d'E/S, puis faites tourner le loquet de came complètement vers le
haut pour verrouiller le module en place.

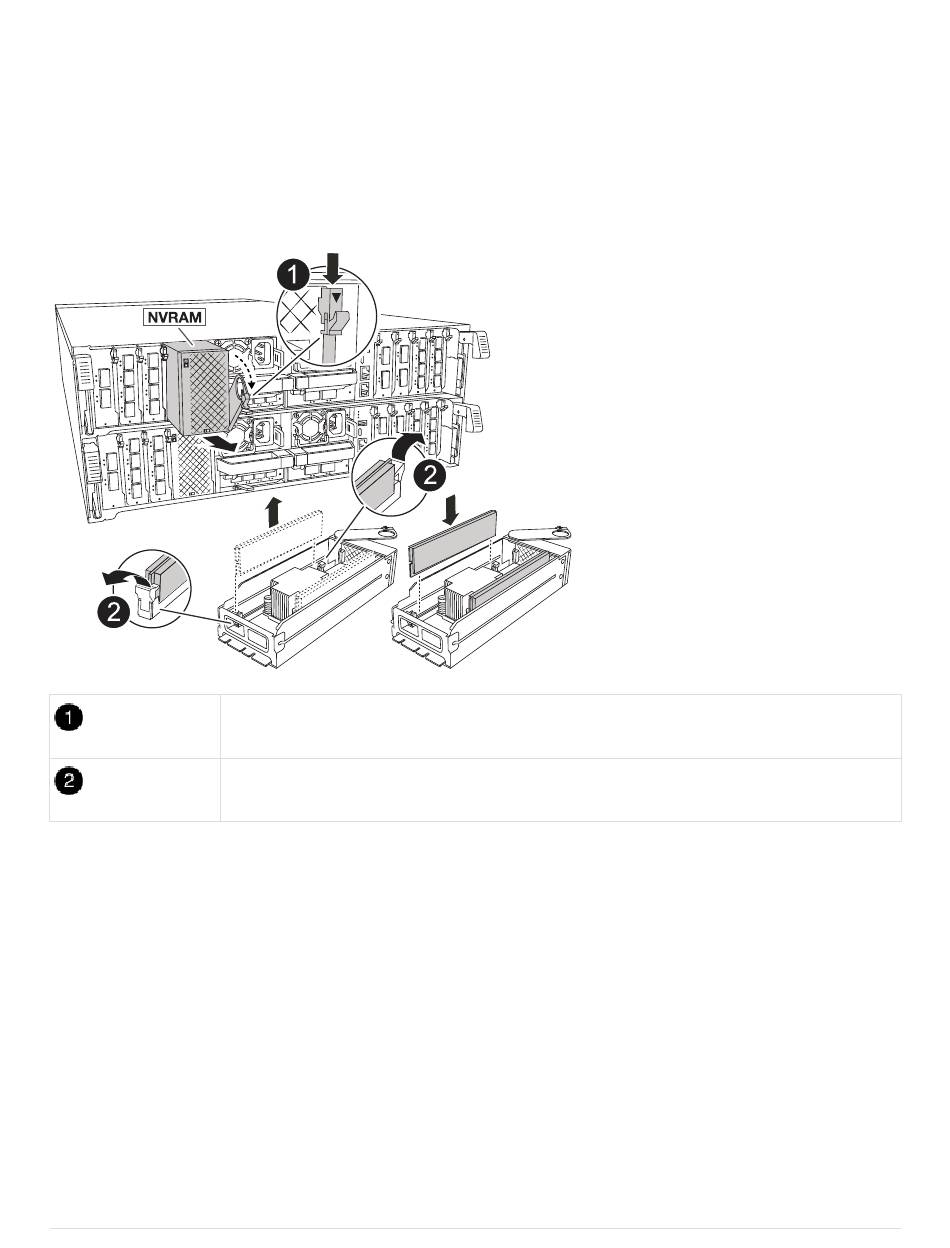

Étape 8 : déplacez le module NVRAM
Déplacez le module NVRAM vers le module de contrôleur de remplacement.
Bouton de verrouillage de came
Languette de verrouillage DIMM
1. Retirez le module NVRAM du module de contrôleur défectueux :
a. Appuyer sur le bouton de verrouillage de came.
Le bouton de came s'éloigne du châssis.
b. Faites tourner le loquet de came aussi loin que possible.
c. Retirez le module NVRAM du boîtier en accrochant votre doigt dans l'ouverture du levier de came et en
tirant le module hors du boîtier.
2. Installez le module NVRAM dans le logement 4/5 du module de contrôleur de remplacement :
a. Alignez le module avec les bords de l'ouverture du châssis dans le logement 4/5.
b. Faites glisser doucement le module dans son logement jusqu'à ce qu'il soit complètement en place,
puis poussez le loquet de la came jusqu'à ce qu'il soit complètement en place.
61
