1.3 Le bus PROFIBUS DP

Le bus Profibus DP (Decentralised Peripheral)
(périphérie décentralisée) est utilisé pour la com-
mande déterministe, dite "temps réel" de capteurs,
d'actionneurs ou d'automates programmables par
une commande centrale.
Elle se connecte selon liaison RS485 SUBD-9,
norme CEI 61158.
On reconnaît facilement un réseau Profibus DP à la
couleur de son câble : violet. En l'ouvrant, on
distingue deux fils : un vert et un rouge, nommés "A"
et "B".
1.4 vert (A) pin 8
1.5 rouge (B) pin 3

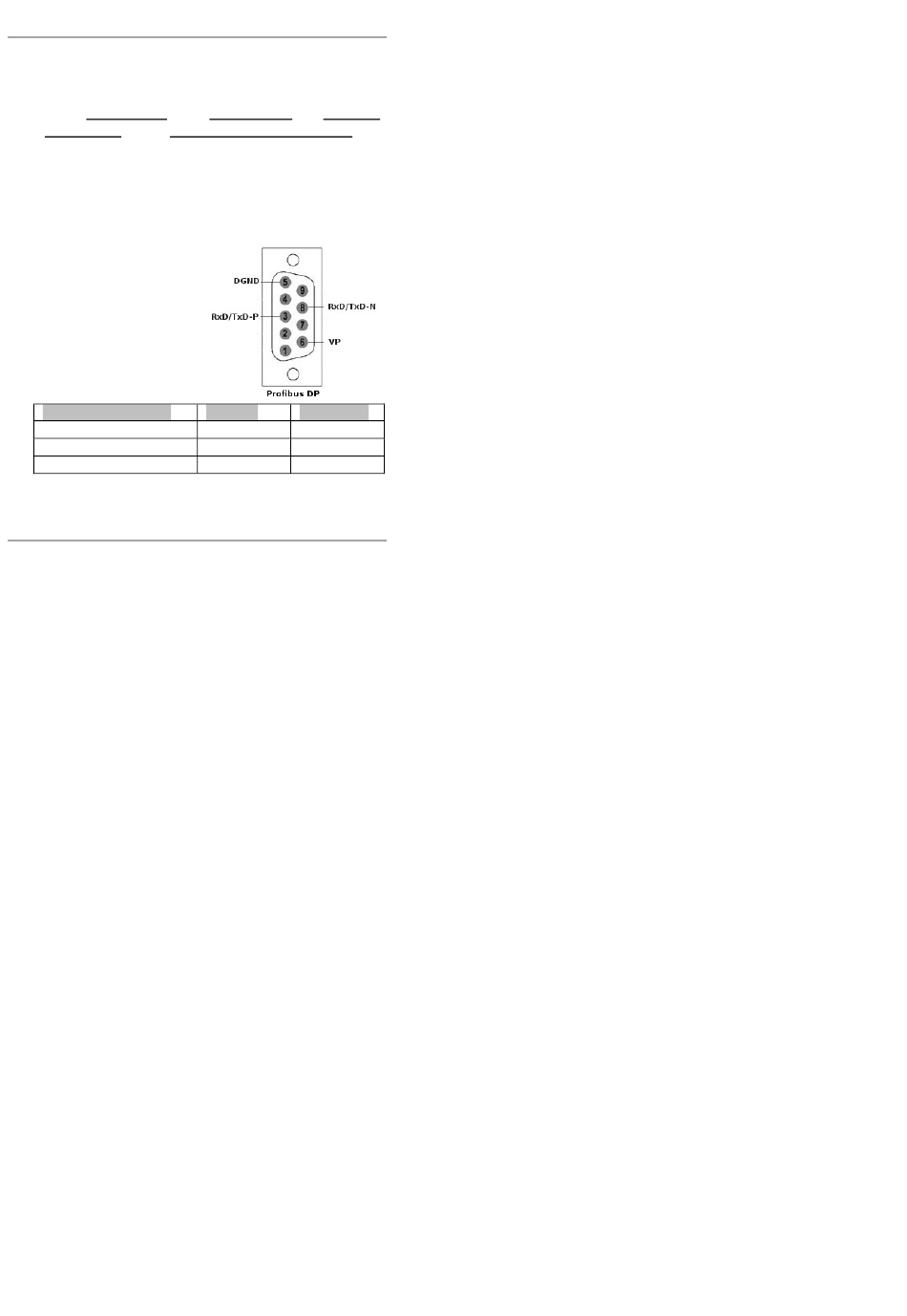

BUS PROFIBUS DP
RxD/PxD-N
RxD/TxD-P-
GND
PROFIBUS PA et PROFIBUS DP se connectent aussi
sur connecteur M12.
6
Français
SUBD-9 COULEUR
VERT
8
ROUGE
3
5 NOIR
HX0190
