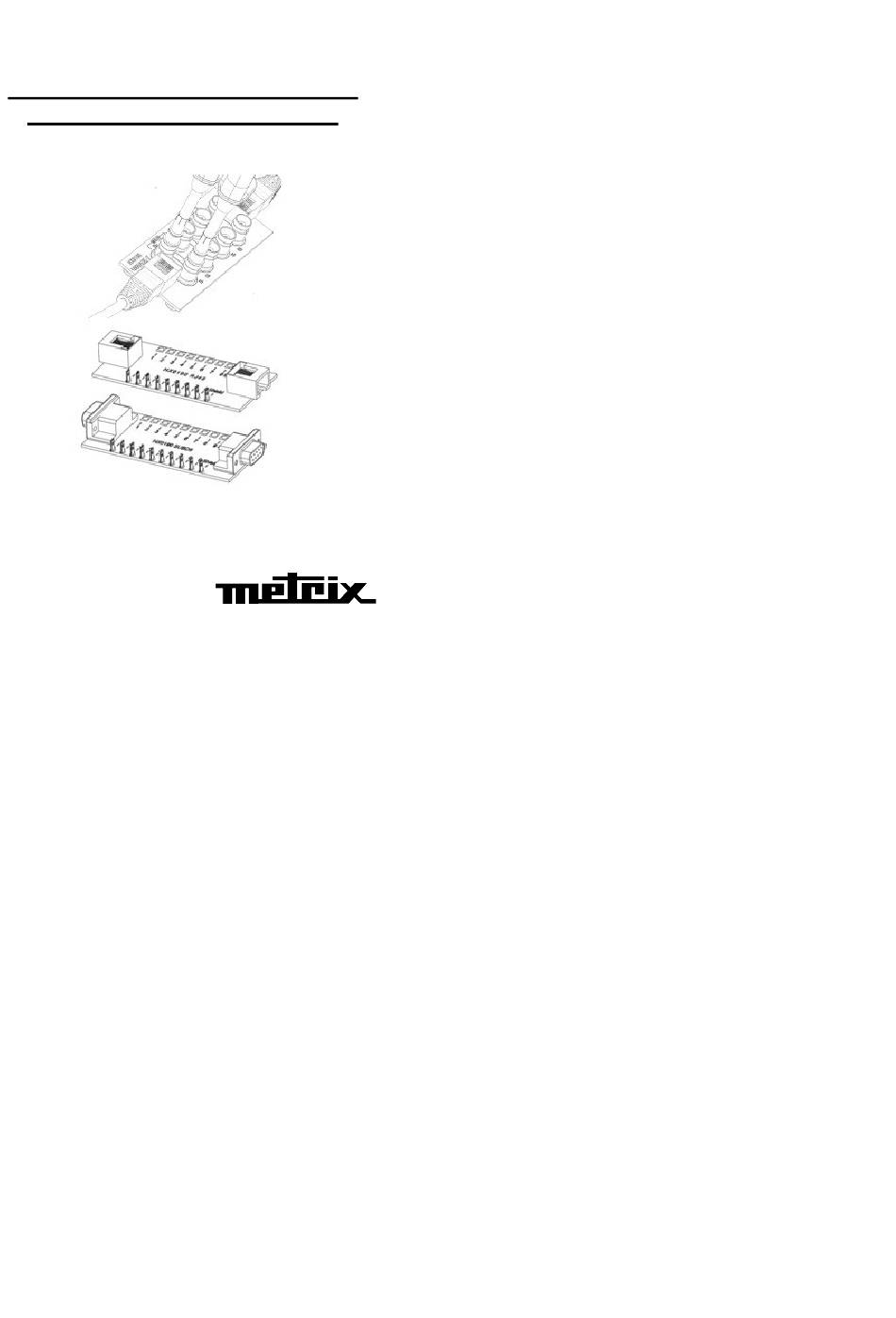

- Page 1 HX0190 Cartes de raccordement simplifié Simplified connection boards RJ45 - SUBD9 - 100BASE-T Notice de fonctionnement User's Guide...
- Page 2 HX0190 Cartes de raccordement simplifié SUBD9 - RJ45 - 100BASE-T Notice de fonctionnement Copyright © X03908C00 - Ed. 1 - 05/14...
- Page 4 La sonde doit être étalonnée avec l’oscilloscope pour garantir la mesure. En complément de ces 2 cartes de raccordement, nous proposons HX0191 : - carte de raccordement connecteur M12 (bus ASI /PROFIBUS PA) - carte de raccordement générique 8 fils (KNX et autre) HX0190...
- Page 5 Français 1. Carte de raccordement simplifié HX0190 SUBD9 La carte HX0190 SUBD9 est destinée à la connexion dans un bus série équipé de 9 broches. 1.1 Les bus série La liaison RS232 permet une communication bi- directionnelle entre le contrôleur et les équipements périphériques, automatisme ou comme un instrument...
- Page 6 Sur la carte simplifiée HX190 SUBD9, les points sont dupliqués ; il est conseillé de vous connecter sur les points suivants : • 2 et 5 (pour lire les données reçues) ou • 3 et 5 (pour lire les données transmises) avec la sonde 1/10. HX0190...
- Page 7 3 Tx- . • Puis, connectez le grip de la sonde 2 sur la broche 7 pour Tx+ et connectez la masse sur la broche 5. Il est possible de faire la même opération, mais avec les broches Rx+ et Rx- HX0190...
- Page 8 Il se décompose en CAN High Speed (1Mbps) et CAN Low Speed (vitesse 125kbps) BUS CAN SUBD-9 COULEUR CAN-L BLEU CAN-H BLANC CAN-GND NOIR Il existe un connecteur automobile bus CAN (OBD2), qui n’est pas géré par nos cartes de raccordement HX0190...
- Page 9 : un vert et un rouge, nommés "A" et "B". vert (A) pin 8 rouge (B) pin 3 BUS PROFIBUS DP SUBD-9 COULEUR RxD/PxD-N VERT RxD/TxD-P- ROUGE NOIR PROFIBUS PA et PROFIBUS DP se connectent aussi sur connecteur M12. HX0190...
- Page 10 Le bus LIN est un bus relativement lent et petit, mais il est fiable et économique, notamment si on le compare à d'autres bus utilisés dans l'automobile, les bus CAN, FlexRay. Principale caractéristique : débit maximal 20 kbit/s. BUS LIN SUBD-9 LINE HX0190...
- Page 11 (Freescale, NXP, ...), il a été développé pour besoins spécifiques l'automobile ou de l'aéronautique. Principale caractéristique : débit brut maximum 10 Mb/s sur 2 canaux (A et B) soit 20 Mb/s BUS FLEXRAY SUBD-9 A BP A BM HX0190...
- Page 12 Français 2. Carte de raccordement HX0190 : RJ45 La carte de raccordement HX0190 RJ45 est destinée à la connexion dans un bus équipé de prise RJ45, de préférence : paire torsadée 10BASE-T catégorie 3. Cette carte s’utilise sur des câbles de réseau informatique, avec une tension <...
- Page 13 Français Le brochage et la couleur des fils d’un connecteur RJ45 en 10/100Mbits, selon la norme TIA/EIA568, est : HX0190...
- Page 14 Français Fiche RJ45 Sur la carte HX0190 RJ45 : • 1 TD+ ou 3 RD+ est relié au + de la sonde • 2 TD- ou 6 RD- est relié au - de la sonde Il est conseillé de vous raccorder : •...
- Page 15 Français 3. Carte de raccordement HX0190 : 100BASE-T La carte de raccordement HX0190 RJ45 est destinée à la connexion sur un bus équipé de prise RJ45, 100BASE-T de catégorie 3. Cette carte s’utilise sur des câbles de réseau informatique, avec une tension < 2 V et non adaptée au signal analogique 48 V , pour équipement de...
- Page 16 Français Sur la carte HX0190 RJ45 : Ce manchon a été fourni avec votre sonde HX0130 • 1 TD+ ou 3 RD+ est relié au + de la sonde • 2 TD- ou 6 RD- est relié au - de la sonde Il est conseillé...
- Page 17 Broche Broche Broche Profibus DP Subd9 Broche Broche Broche Broche RS232 Subd9 Broche Broche RS485 Subd9 Broche Broche Broche Broche ProfibusPA Broche Broche Générique Ethernet10BaseT RJ45 Broche Broche Ethernet10Base2 Pas de sonde Utilisation d’un T BNC Subd9 Broche Broche HX0190...
- Page 18 Français 3. Sécurité Symbole sur les cartes : 30 V max. 4. Etat de livraison • Carte HX0190 SUBD9 • Carte HX0190 RJ45 • Carte HX0190 100BASE-T HX0190...
- Page 19 The probe must be calibrated with the oscilloscope to guarantee the measurements. As a supplement to these 2 connecting boards, we propose the HX0191: - connecting board with M12 connector (ASI /PROFIBUS PA bus) - generic 8 wire connecting board (KNX and other) HX0190...
- Page 20 English 1. Simplified HX0190 connection board SUBD9 The HX0190 SUBD9 board is designed for connection to a serial bus fitted with 9 pins. 1.1 Serial buses The RS232 link allows two-way communications between the controller and the peripheral equipment, automation...
- Page 21 On the simplified HX190 SUBD9 board, the points are duplicated; it is recommended to connect to the following points: • 2 and 5 (to read data received) or • 3 and 5 (to read snt data) using the 1/10 probe. HX0190...
- Page 22 3 Tx- . • Then, connect the probe 2 grip to pin 7 for Tx+ and connect the earth to pin 5 . The same operation can be carried out using pins Rx+ and Rx-. HX0190...
- Page 23 It is broken down into CAN High Speed (1Mbps) and CAN Low Speed (speed 125kbps) BUS CAN SUBD-9 COLOUR CAN-L BLUE CAN-H WHITE CAN-GND BLACK There is an automobile CAN bus connector (OBD2), which is not managed by our connection boards HX0190...
- Page 24 "A" and "B". green (A) pin 8 red (B) pin 3 PROFIBUS PA BUS SUBD-9 COLOUR RxD/PxD-N GREEN RxD/TxD-P- BLACK PROFIBUS PA and PROFIBUS DP can also be connec- ted to an M12 connector. HX0190...
- Page 25 The LIN bus is relatively slow and small, but it is reliable and economic especially compared to other buses used in the automobile industry, the CAN, FlexRay buses. Main specification: maximum flow rate 20 k/bits/s. BUS LIN SUBD-9 LINE HX0190...
- Page 26 (Freescale, NXP, ...), it was developed for the specific needs of the automotive or aeronautics industries. Main specifications: maximum raw data flow 10 Mb/s on 2 channels (A and B) i.e. 20 Mb/s BUS FLEXRAY SUBD-9 A BP A BM HX0190...
- Page 27 English 2. HX0190 connection board: RJ45 The HX0190 RJ45 connection board is designed for the connection to a bus fitted with an RJ45 socket, preferably: twisted pair / 10BASE-T, category 3. This board is used on computer network cables with a voltage <...
- Page 28 English The pins and wire colours on an RJ45 connector at 10/100Mbits, under the TIA/EIA568, standard are: HX0190...
- Page 29 English RJ45 Connector On the HX0190 RJ45 board: • 1 TD+ or 3 RD+ is connected to probe + • 2 TD+ or 6 RD- is connected to probe - It is recommended to connect to: • points 1 and 2 for sent data •...
- Page 30 English HX0190 connection board: 100BASE-T The HX0190 RJ45 connection board is designed for the connection to a bus fitted with an RJ45 socket, 100BASE-T, category 3. This board is used on computer network cables with a voltage < 2 V and not adapted to the 48 V analogue signal, for telephone equipment (equipped with RJ11).
- Page 31 English On the HX0190 100BASE-T board: This sleeve has been provided with your HX0130 probe • 1 TD+ or 3 RD+ is connected to probe + • 2 TD+ or 6 RD- is connected to probe - It is recommended to connect to: •...
- Page 32 Pin 2 Pin 5 RS485 Subd9 Pin 7 Pin 3 Pin 7 Pin 5 ProfibusPA Pin 1 Pin 3 Generic Ethernet10BaseT RJ45 Pin 1 Pin 2 Ethernet10Base2 No probe use of a BNC T Subd9 Pin 7 Pin 3 HX0190...
- Page 33 English 3. Safety Symbols on the boards: 30 V max. 4. Delivery • HX0190 SUBD9 Board • HX0190 RJ45 Board • HX0190 RJ45 100baseT HX0190...
