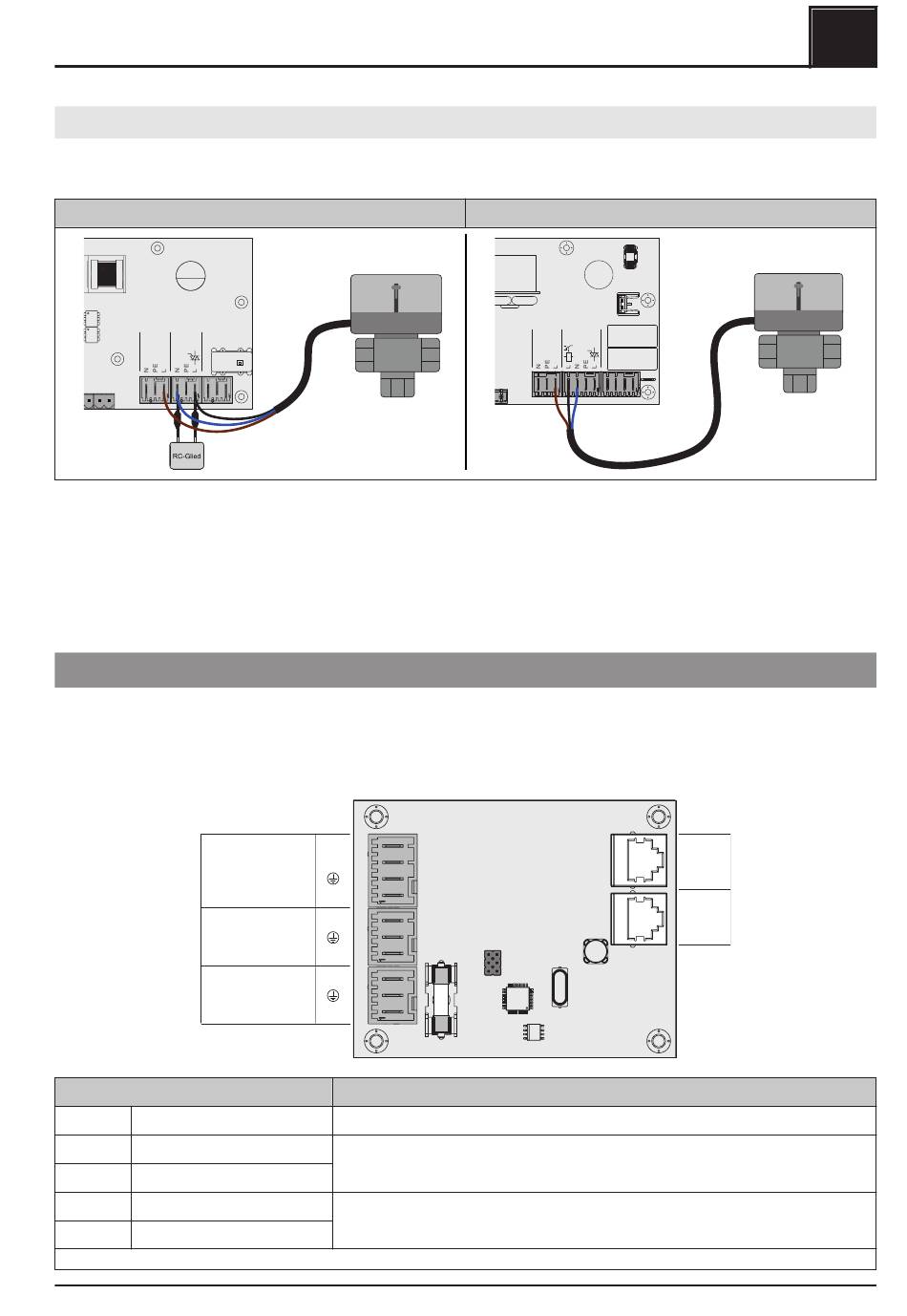

Branchement électrique et câblage
Modules d'extension
Raccordement d'une vanne directionnelle au module hydraulique
ATTENTION ! À partir de la version de module FRHYU22, les sorties de pompe comportent une sortie de relais
en plus de la sortie Triac. Tenir compte des schémas de raccordement suivants pour un câblage correct !
Jusqu'au module hydraulique – Version FRHYU21
FRHYU21
Netz Pumpe 1
❒ Module hydraulique FRHYU21 : Raccorder la phase (L) pour commuter la vanne et le conducteur neutre (N)
sur la sortie « Pompe 1 » ou « Pompe 2 » avec le circuit RC
❒ Module hydraulique FRHYU22 : Raccorder la phase (L) pour commuter la vanne et le conducteur neutre (N)
sur la sortie « Pompe 1 » ou « Pompe 2 », en utilisant la sortie de relais pour la phase (L)
❒ Raccorder la phase (L) pour l'alimentation continue (recommute la vanne en position initiale) sur
l'alimentation secteur de la borne « L »
2.2.3 Module mélangeur de retour
Le module mélangeur de retour fournit la connexion pour un mélangeur de retour. La sonde correspondante est
la sonde de retour sur le module principal. Si ce module est utilisé, le paramètre « Mélangeur de retour
avec module mélangeur externe » (Menu « type d'installation » => « Type de chaudière ») doit être
réglé sur « Oui ».
(Rücklaufmischer)
Branchement / Désignation
RL-01 Mélangeur retour
RL-02 Réseau
RL-03 Réseau
RL-04 Bus
RL-05 Bus
1. YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5
Mode d'emploi Lambdatronic S 3200 pour chaudières à bûches S3v Turbo | B1710023_fr
ZU
RL-01
N
AUF
N
RL-02
(Netz)
L
N
RL-03
(Netz)
L
Câble de raccordement
Câble de raccordement
Câble de raccordement CAT 5 RJ45 SFTP affectation 1:1, fourni à la livraison
À partir du module hydraulique – Version FRHYU22
FRHYU22
Netz Pumpe 1
Module mélangeur
de retour
FRRLA10
Remarque
4 x 0,75 mm , 0,15A / 230 V maxi
1) 2
3 x 1,5 mm²
1)
2
RL-05
(Bus)
RL-04
(Bus)
