2
Branchement / Désignation
HY-15 Pompe _.2
1. YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5
Fusibles
F1 6,3 AT

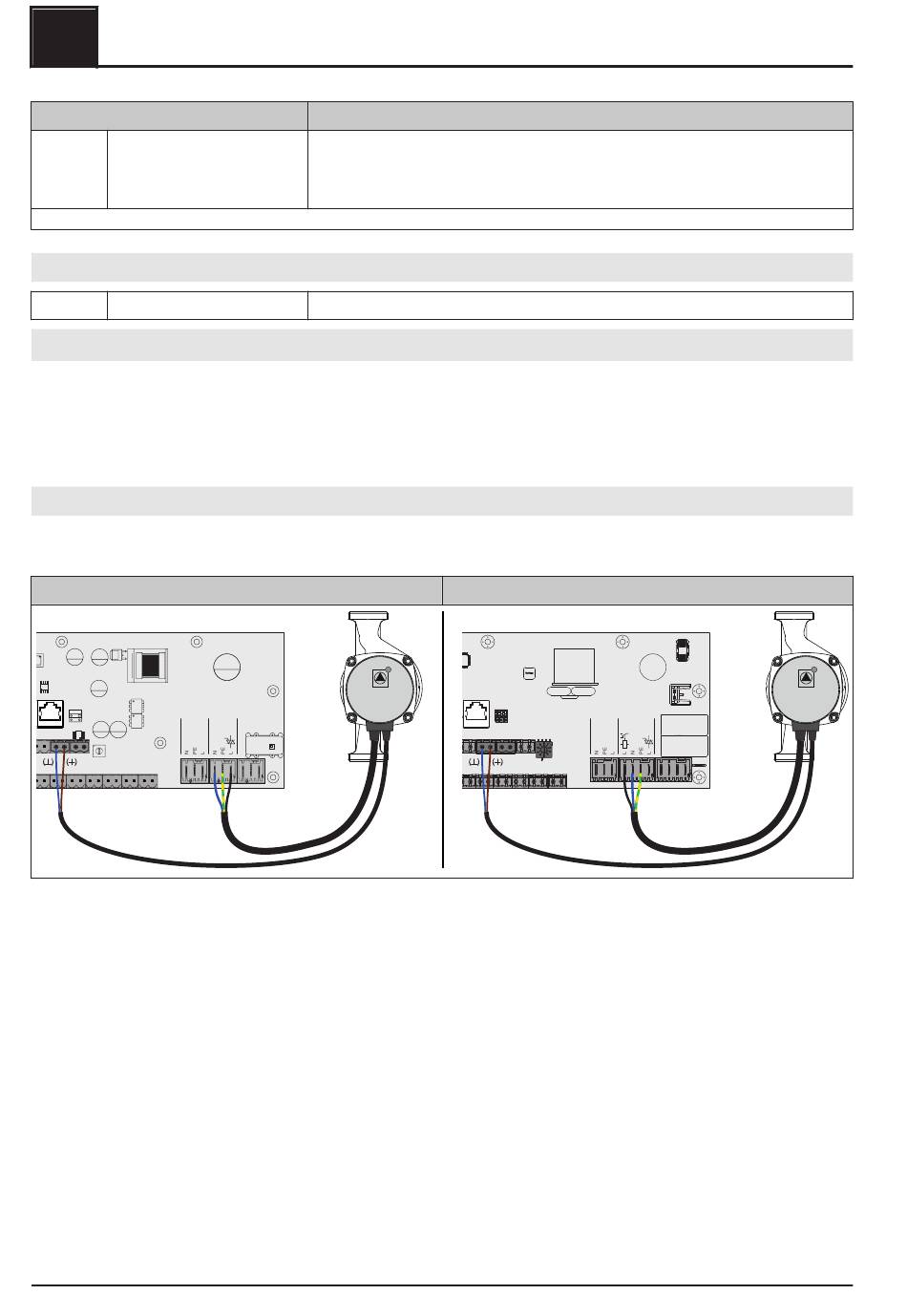

Raccordement d'une pompe de circulation au module hydraulique
ATTENTION ! À partir de la version de module FRHYU22, les sorties de pompe comportent une sortie de relais
en plus de la sortie Triac. Tenir compte des schémas de raccordement suivants pour un câblage correct de la
pompe de circulation !
Pompe haute performance avec signal de commande (PWM / 0-10V)
Sur les pompes haute performance dotées d'un câble de commande supplémentaire, la commande de la
vitesse de rotation a lieu via le raccordement additionnel pour signal PWM ou 0-10V.
Jusqu'au module hydraulique – Version FRHYU21
FRHYU21
Netz
AO-P1
❒ Module hydraulique FRHYU21 : Brancher l'alimentation électrique de la pompe haute performance à la
sortie « Pompe 1 » ou « Pompe 2 »
❒ Module hydraulique FRHYU22 : Brancher l'alimentation électrique de la pompe haute performance à la
sortie « Pompe 1 » ou « Pompe 2 », en utilisant la sortie de relais pour la phase (L)
❒ Brancher le câble PWM de la pompe haute performance au raccordement « AO-P1 » ou « AO-P2 »
correspondant
➥ Respecter la polarisation indiquée dans le schéma électrique de la pompe !
❒ Placer l'enclenchement de la pompe dans le menu correspondant sur « Pompe périphérique / PWM » ou
« Pompe périphérique / 0-10V »
18
Selon le type de pompe, la phase (L) est reliée soit à la sortie du relais, soit à la
sortie Triac.
⇨ Voir "Raccordement d'une pompe de circulation au module hydraulique" [Page
18]
HY-14, HY-15
PWM
0-10V
Pumpe 1
Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr
Branchement électrique et câblage
Remarque
À partir du module hydraulique – Version FRHYU22
FRHYU22
Netz Pumpe 1
AO-P1
Modules d'extension
PWM
0-10V
