INTRODUCTION

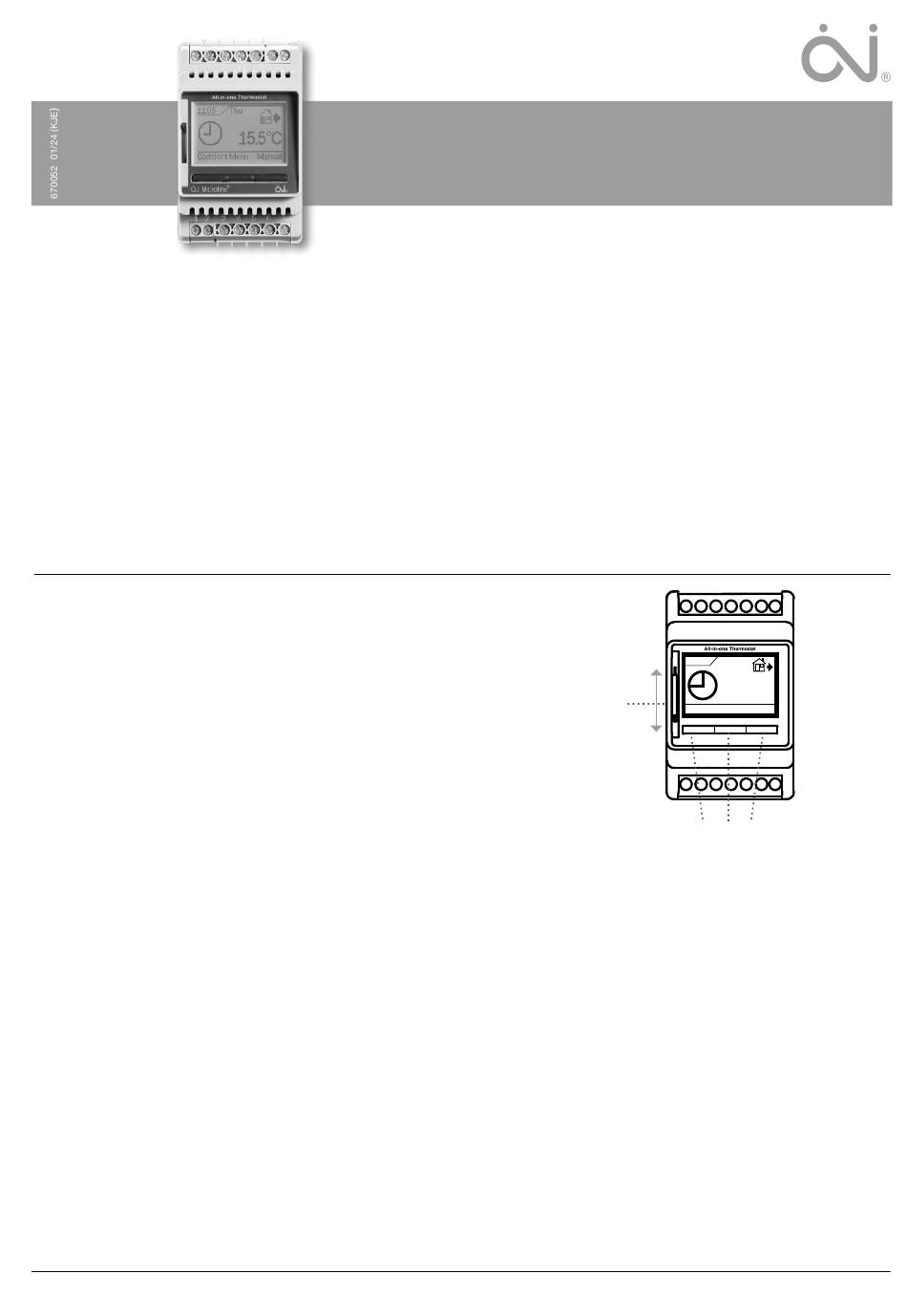

ECD4-1991 est un thermostat tout-en-un pour montage sur rail DIN
dans un boîtier agréé Il répond aux besoins d'un grand nombre
d'applications exigeant un confort maximal et une consommation
d'énergie minimale, par exemple le chauffage électrique par le sol, la
protection antigel, la fonte de la glace et de la neige, le refroidisse-
ment, etc Le thermostat permet de régler la température souhaitée
dans une fourchette de -20 à +80 °C Le thermostat peut mettre en
marche votre système de chauffage à des heures prédéterminées,
différents jours de la semaine Pour chaque jour de la semaine, vous
pouvez régler des températures individuelles pour différentes pério-
des désignées sous le terme « événements »
Le thermostat comprend un programme par défaut adapté à la
plupart des foyers Si vous ne modifiez pas les paramètres, le ther-
mostat fonctionnera conformément à la programmation par défaut
En outre, le thermostat est doté d'une fonction adaptative qui mo-
difie automatiquement l'heure de début de la période de chauffage
afin de garantir que la température requise est atteinte à l'heure
fixée Au bout de trois jours, la fonction adaptative a appris à quel
moment le chauffage doit être activé
FONCTIONNEMENT GÉNÉRAL
Premiers réglages
La première fois que vous mettez l'interrupteur en marche « I », il
faut régler la langue, l'heure et la date Le menu vous guidera auto-
matiquement tout au long de la procédure
• Choisissez votre langue à l'aide des boutons ▲▼ et confirmez en
cliquant sur OK
• Réglez l'heure réelle et appuyez sur le bouton OK Réglez ensuite
les minutes Appuyez sur OK
• Réglez la date réelle : année, mois et jour Confirmez les réglages
en cliquant sur le bouton OK
Le thermostat est maintenant prêt à l'emploi et contrôlera votre
chauffage conformément au programme d'événements prédéfinis,
reportez-vous aux Réglages d'usine
. . . . . . . . . . . . . . . . . . . . . 2
Fonction d'adaptation
Application
Fenêtre ouverte
1
Échelle de température
2
Protection antigel
Température d'abaissement
Régulation (PWM)
Protection des gaines
2
EN50559
2
Réinitialisation des valeurs d'usine
2
Retour
3
Quitter
3
3
RÉGLAGES D'USINE . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3
Programme prédéfini
3
Valeurs par défaut
CODES D'ERREUR . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3
Interrupteur d'alimentation
Le bouton d'interruption de l'alimentation allume le thermostat
lorsqu'il est tourné vers le haut, et l'éteint lorsqu'il est tourné vers
le bas Le relais se désengage, mais les réglages, y compris l'heure
et la date, restent inchangés
Menu / OK
Le menu se transforme en « OK » dans les menus et les sous-me-
nus Il est aussi utilisé pour accepter vos choix et passer au menu
ou au sous-menu suivant
« Confort » / « Manuel »
Dans les menus, ces boutons se transforment en boutons de navi-
gation avec les flèches ▲▼
Retour
Lorsque vous appuyez sur Retour dans un menu, vous reculez
d'une étape dans le menu
Quitter
Lorsque vous appuyez sur Quitter dans un menu, vous passez à
l'écran principal
