4. MONTAGE DES PAROIS
REPERE
T
Madrier arrière supérieur
T1
Madrier avant supérieur
D1
Madrier avant supérieur
K
Pignon
V
Madrier avant supérieur

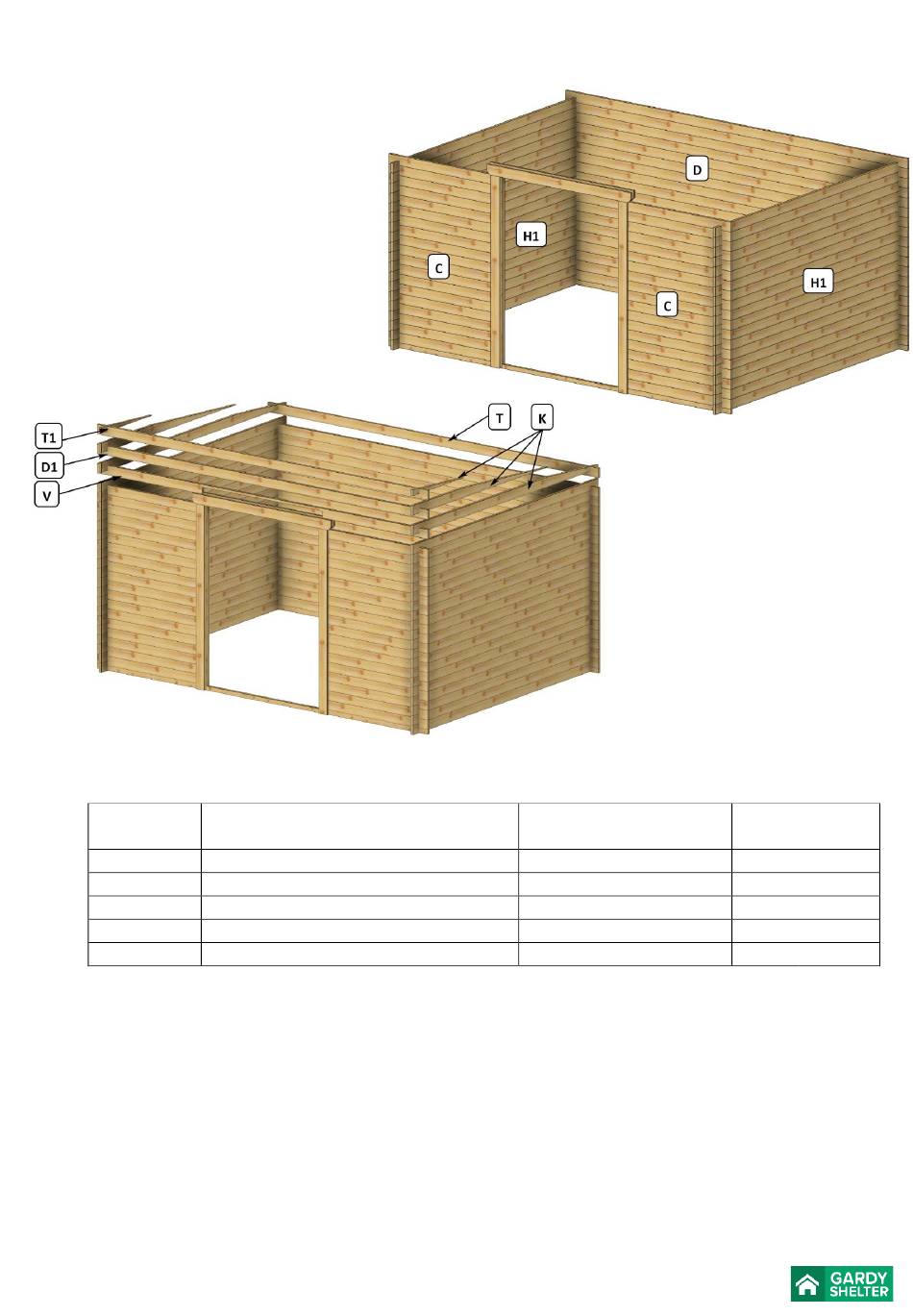

Continuez le montage en assemblant les madriers, élément par élément: les petits madriers
avant (pièces C), les madriers latéraux (pièces H1) et les madriers arrière (pièces D).
Assemblez ensuite les madriers latéraux supérieurs, DROITE et GAUCHE (pièces K) et les
madriers supérieurs avant (pièces V, D1, T1) et les madriers supérieurs arrière (pièces T)
pour terminer les parois.
Installez les 2 pignons, droite et gauche (pièces K) dans les entailles prévues sur les madriers
latéraux supérieurs. La longueur et la hauteur peuvent avoir un écart de ± 5 mm.
DESIGNATION
12
DIMENSIONS (MM)
40 x 95 x 3980 mm
40 x 95 x 3980 mm
40 x 95 x 3980 mm
40 x 247 x 2980 mm
40 x 95 x 3980 mm
NOMBRE DE
PIECES
1
1
1
2
1
