LISEZ LES INSTRUCTIONS AVANT DE COMMENCER LE MONTAGE
Table des matières :
A.
Avant de commencer le montage, précaution, entretien, garantie.
B.
Plan de montage par étapes (dessins).
C.
Liste des pièces. Nomenclature.
D.
Informations sur la demande de travaux.
Introduction
Nous vous félicitons pour l'achat de votre abri de jardin.
Vous avez opté pour un produit de qualité supérieure. Les instructions données ci-dessous
pour le montage et l'entretien vous garantiront des années de plaisir avec votre abri de
jardin.

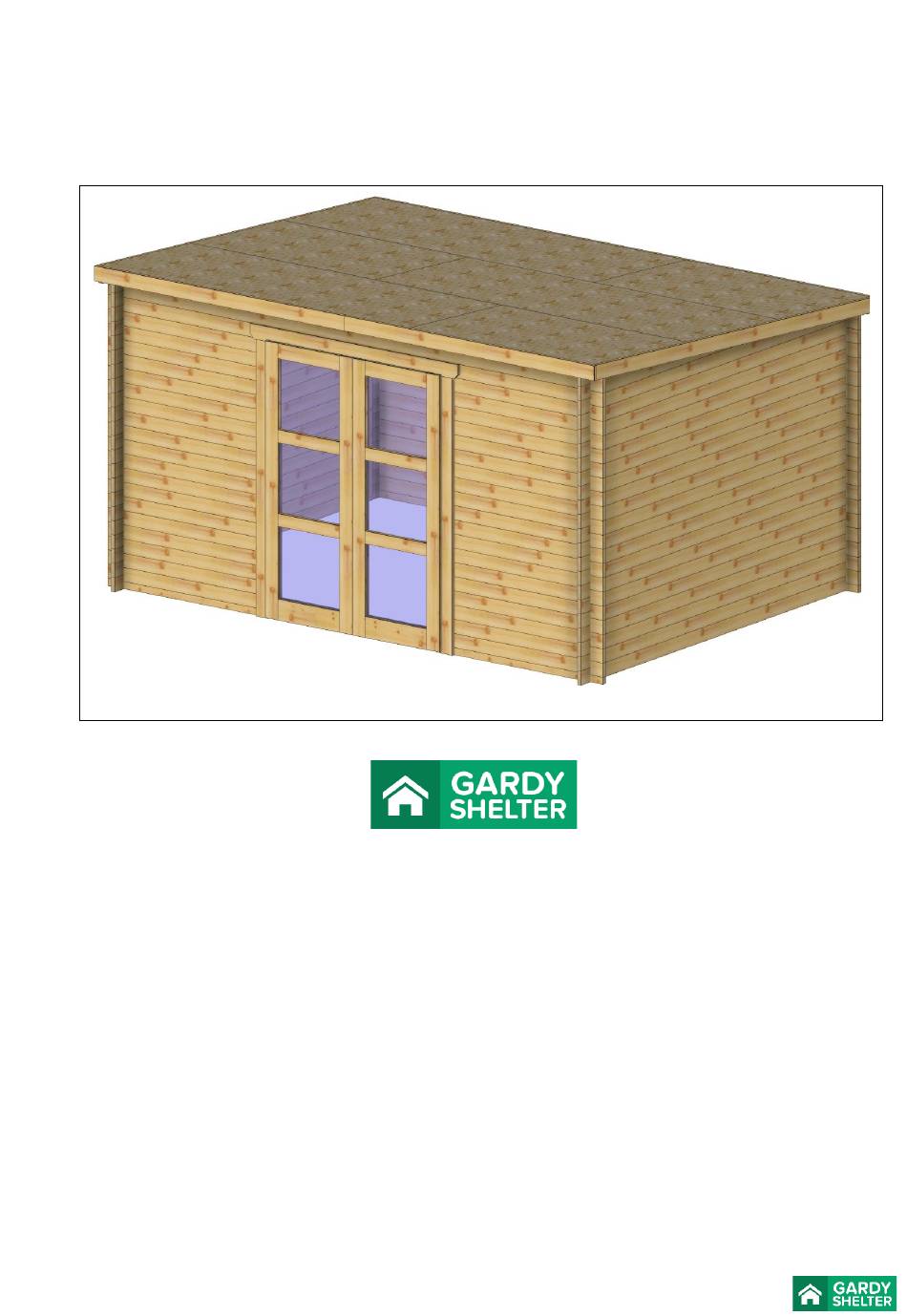

NOTICE DE MONTAGE CCP – PENTY 403040
56363
1
CODE ..................................................../....../........
Publicité
Manuels Connexes pour GARDY SHELTER 403040
Sommaire des Matières pour GARDY SHELTER 403040
- Page 1 CODE ….…………………………………………/….../..…… NOTICE DE MONTAGE CCP – PENTY 403040 56363 LISEZ LES INSTRUCTIONS AVANT DE COMMENCER LE MONTAGE Table des matières : Avant de commencer le montage, précaution, entretien, garantie. Plan de montage par étapes (dessins). Liste des pièces. Nomenclature.
- Page 2 Attention : Ce plan par étapes est un exemplaire universel, général et peut différer du modèle acheté. Les étapes illustrées s’appliquent toutefois à tous les modèles. Avant de commencer le montage 2 personnes ayant peu d’expérience dans le montage peuvent monter facilement le chalet en 1 ou 2 jours.
- Page 3 Sécurité Outils et matériaux Bien que toutes les parties en bois aient été poncées, il subsiste toujours la possibilité d’avoir des échardes. Soyez donc prudents en manipulant les éléments. Il faut toujours porter des gants, des lunettes de protection pour les yeux et des manches longues pendant le montage du chalet ou lorsque vous en faites l’entretien.
- Page 4 Astuces utiles : • Assurez votre chalet. • Veillez à la ventilation. • Lubrifiez régulièrement la serrure. • Nettoyez les vitres avec un produit adéquat. • Contrôlez régulièrement la stabilité de votre chalet et veillez aussi à ce qu’il soit toujours bien de niveau.
- Page 5 • Le manque ou l’insuffisance de protection de la toiture – le feutre bitumé n'étant pas considéré comme une couverture de toit à part entière et étant donc à recouvrir ; • La mauvaise mise en œuvre du shingle ou du feutre bitumé ; •...
- Page 6 9. Les réclamations relatives aux défauts doivent être signalées par écrit au revendeur dans les 2 mois qui suivent la livraison, en mentionnant le modèle du chalet, le code des pièces qui posent problème et en remettant la preuve d’achat du chalet. 10.
- Page 7 Les tâches de couleur de contrôle du fournisseur de matières premières sur les voliges et lames de plancher sont également excluent de la garantie. Si vous avez des tâches de couleur, vous pouvez tourner la volige ou la lame de plancher de façon à...
- Page 8 B. Plan de montage par étapes (dessins). OUTILS NECESSAIRES 1. POSE DE LA BASE...
- Page 9 REPERE DESIGNATION DIMENSIONS (MM) NOMBRE DE PIECES Demi madrier inférieur avant (petit) 40 x 48 x 1265 mm Demi madrier arrière 40 x 48 x 3980 mm Madrier latéral 40 x 95 x 2980 mm...
- Page 10 Commencez la construction par les 4 madriers inférieurs: les deux madriers inférieurs avant/arrière (pièces A, B) et les deux premiers madriers latéraux (pièces H1) en positionnant l’ergot des madriers vers le haut. Assemblez-les pour former un cadre de base. Pour installer les madriers, utilisez de préférence un marteau en caoutchouc et surtout une cale d’aide au montage.
- Page 11 3. INSTALATION DU CADRE DE PORTE REPERE DESIGNATION DIMENSIONS NOMBRE DE (MM) PIECES Petit madrier avant 40 x 95 x 1265 mm 19 x 2 = 38 Madrier arrière 40 x 95 x 3980 mm Lorsque vous aurez assemblé les madriers (3 ou 4 rangées), vous pourrez glisser le cadre de porte dans les parois.
- Page 12 4. MONTAGE DES PAROIS REPERE DESIGNATION DIMENSIONS (MM) NOMBRE DE PIECES Madrier arrière supérieur 40 x 95 x 3980 mm Madrier avant supérieur 40 x 95 x 3980 mm Madrier avant supérieur 40 x 95 x 3980 mm Pignon 40 x 247 x 2980 mm Madrier avant supérieur 40 x 95 x 3980 mm Continuez le montage en assemblant les madriers, élément par élément: les petits madriers...
- Page 13 5. POSE DES ELEMENTS SUPERIEURS SC1 =8 x 140 mm...
- Page 14 REPERE DESIGNATION DIMENSIONS (MM) NOMBRE DE PIECES 40 x 140 x 3700 mm Panne intermédiaire Latte anti-tempête 20 x 40 x 1910 mm Latte anti-tempête 20 x 40 x 2060 mm Positionnez les pannes (G) dans les supports métalliques et fixez-les avec des vis SC1. ATTENTION! Les pannes doivent être au niveau du pignon.
- Page 15 6. POSE DES PORTES REPERE DESIGNATION DIMENSIONS NOMBRE DE (MM) PIECES Porte droite et gauche (vitrée) 700 x 1850 mm Posez les 2 portes (pièces I) sur les gonds.
- Page 16 7. POSE DES OSB SC3 =205x 50 mm REPERE DESIGNATION DIMENSIONS NOMBRE DE (MM) PIECES 995 x 2500 x 12 mm 995 x 1480 x 12 mm Avant d’installer la toiture, assurez-vous que les parois sont bien droites. Positionnez la première OSB à fleur des extrémités des murs et fixez-la à l’aide des clous prévus (SC3).
- Page 17 POSE DES PIECES DE FINITION SC4 =40x 40 mm...
- Page 18 REPERE DESIGNATION DIMENSIONS NOMBRE DE (MM) PIECE Planche de rive 20 x 95 x 2010 mm Planche de rive 20 x 95 x 2993 mm Support de planche de rive 30 x 30 x 2700 mm Support de planche de rive 30 x 30 x 3700 mm Continuez par monter le support de planche de rive (pièce P, P1) et les planches de rive avant, arrière, latérales (pièces N, N1) avec des vis SC4.
- Page 19 C. Liste des pièces. Nomenclature. NOMBRE DESIGNATION DIMENSIONS (MM) REPÈRE CONTROLE REPRÉSENTATION GRAPHIQUE DE PIÈCE DE PIÈCES Demi madrier inférieur avant 40 x 48 x 1265 mm (petit) Demi madrier arrière 40 x 48 x 3980 mm Madrier latéral 40 x 95 x 2980 mm Cadre de porte latéral 1860 x 100 mm Cadre de porte supérieur...
- Page 20 Pignon 40 x 247 x 2980 mm Madrier avant supérieur 40 x 95 x 3980 mm Panne intermédiaire 40 x 140 x 3700 mm Latte anti-tempête 20 x 40 x 1910 mm Latte anti-tempête 20 x 40 x 2060 mm Porte droite et gauche (pleine) 700 x 1850 mm 995 x 2500 x 12 mm...
- Page 21 Planche de rive 20 x 95 x 2993 mm Support de planche de rive 30 x 30 x 2700 mm Support de planche de rive 30 x 30 x 3700 mm Boulons, vis (paquet) Clous (paquet) Notice de montage (brochure) Cale d'aide au montage...
- Page 22 Tassement exceptionnel sur la porte • Marche à suivre : 1. Démontage des planches du cadre (Dévisser) Vue extérieur Vue intérieur 2. Perçage Ø 10 mm...
- Page 23 3. Découpe Introduire la lame de la sauteuse dans le trou fait au préalable suivre une ligne entre les deux trous. 4. Remontage des planches du cadre Vue extérieur Vue intérieur Le Tassement exceptionnel du bois ne peux faire l'objet d'une demande de garantie.
- Page 24 D. Informations sur la demande de travaux 40mm 398x298cm 370x270cm 194cm 213cm 144x189cm 4°/11,88m...
