TM

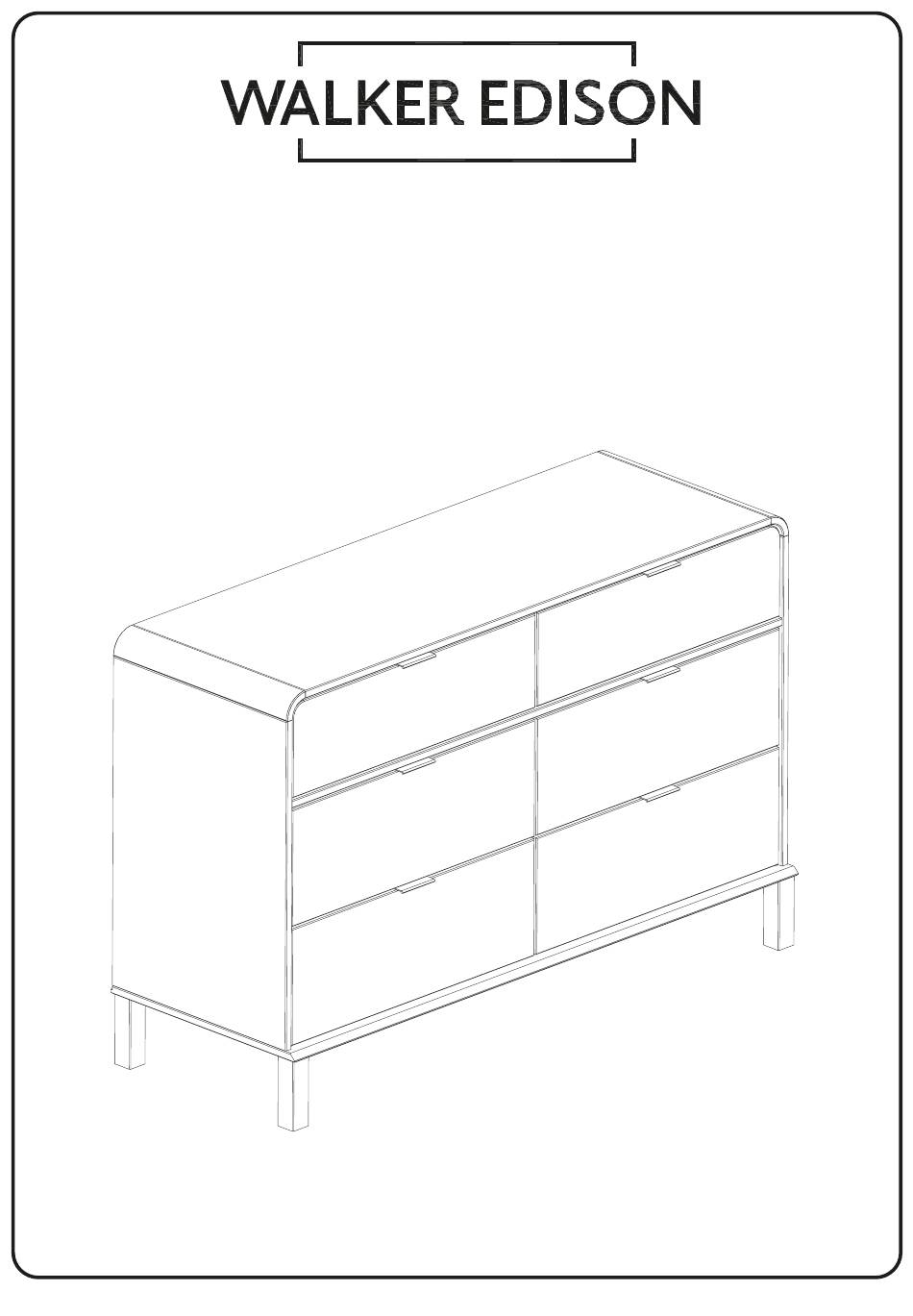

Elias Dresser
SKU: ELIB5B
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
Revised 03/2025-V3
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.

Publicité

loading

Manuels Connexes pour Walker Edison Elias ELIB5B

Sommaire des Matières pour Walker Edison Elias ELIB5B

  • Page 1 SKU: ELIB5B LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Revised 03/2025-V3 Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Scan to get assembly tips and help!
  • Page 3 LOT: AAYYWW-XXX Distribution and responsible for the Date: MM/20YY anti-tip hardware: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, CANFER compliant / conforme au CANFER UT 84088 United States TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 4 Hardware List Part Size Name Quantity 8x30mm Wooden dowel 3,5x30mm Screw 6,0x8mm Screw Screw 6,0x20mm 15x12mm Cam lock 3,5x14mm Screw Bolt 7,0x80mm 4,0x20mm Screw Cam bolt 5x24mm 4,0x40mm Screw 6x35mm Plastic bush Threaded foot insert Leveling foot Wall anchor Washer Felt Sticker ø30mm Plastic fixing device...
  • Page 5 Hardware List Part Name Size Quantity Right Drawer ø250mm slide support Left Drawer ø250mm slide support Right Drawer ø250mm slide Left Drawer ø250mm slide Handle 50x50x50mm Hex Key The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 6 Step 1 Insert the Wooden dowel (A) into the Left Side Panel (02), Right Side Panel (03), Front Rail (05), Division (08), Foot (26), Small Left Drawer Side (29), Small Right Drawer Side (30), Right Drawer Side with Warning (39), Left Drawer Side (51) and Right Drawer Side (52).
  • Page 7 Step 2 Insert Cam Bolts (I) with a Phillips head screwdriver into the Top Panel (01), Left Side Panel (02), Right Side Panel (03), Small Right Drawer Front (13), Drawer Front (16) and Small Left Drawer Front (20). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 8 Step 3 Use a hammer to tap the Plastic fixing device (Q) to the Left Side Panel (02) and Right Side Panel (03). Tap the Plastic fixing device (Q) carefully.
  • Page 9 Step 4 Secure Right side slide support (R) to the Slide Support (10) and the Right Side Panel (03) with Screw (D) and Phillips head screwdriver. Next, secure Right side slide support (R) to the Slide Support (10) with Screw (F) and a Phillips head screwdriver.
  • Page 10 Step 5 Secure Left side slide support (S) to the Slide Support (10) and Left Side Panel (02) with Screw (D) and a Phillips screwdriver. Next, secure Left side slide support (S) to the Slide Support (10) with Screw (F) and a Phillips screwdriver. Pay attention to the identification...
  • Page 11 Step 6 Secure Right side slide support (R) to the Division (08) with Screw (C) and a Phillips screwdriver. Next, secure Right side slide support (R) to the Division (08) with Screw (F) and a Phillips screwdriver. Pay attention to the identification...
  • Page 12 Step 7 Secure Left side slide support (S) to the Division (08) with Screw (C) and a Phillips screwdriver. Next, secure Left side slide support (S) to the Division (08) with Screw (F) and a Phillips screwdriver. Rotate 180° Pay attention to the identification...
  • Page 13 Step 8 Use a hammer to tap the Threaded foot insert (L) into the hole of the Center Foot (09). Next, insert Leveling foot (M) into the Threaded foot insert (L) and rotate until the parts fits fully. Tap the Threaded foot insert (L) carefully.
  • Page 14 Step 9 Secure the Center Foot (09) to the Bottom Panel (04) with Bolt (G) and tighten with a Hex Key (W).
  • Page 15 Step 10 Remove the felt sticker (P) from the paper. Glue the felt to the bottom of the Foot (26).
  • Page 16 Step 11 Attach the Foot (26) to the Bottom Panel (04), using Bolts (G) and tighten using hex key (W). Once this step is completed, your product should look like this:...
  • Page 17 Step 12 Attach the Left Side Panel (02) to Bottom Panel (04) with Screw ( J) and a Phillips screwdriver. Once this step is completed, your product should look like this:...
  • Page 18 Step 13 Attach the Division (08) to Bottom Panel (04) with Screw ( J) and a Phillips head screwdriver. Once this step is completed, the product should loook like this...
  • Page 19 Step 14 Fit the Front Rail (05) to the Division (08) and Left Side Panel (02). Insert Cam Lock (E) in the Front Rail (05) and attach with a Phillips head screwdriver. Cam Locks Cam Locks help securely join two pieces together.
  • Page 20 Step 15 Attach Right Side Panel (03) to Bottom Panel (04) and Front Rail (05) using Screw ( J) and a Phillips screwdriver. Also, insert Cam lock (E) and attach with a Phillips screwdriver. Once this step is completed, the product should loook like this Rotate 90°...
  • Page 21 Step 16 Slide Lower Back Panel (07) and Top Back Panel (06) in the grooves on Left Side Panel (02) and Right Side Panel (03). Next, fit the Top Panel (01) to the Left Side Panel (02), Right Side Panel (03) and Division (08). Two people are needed to this step.
  • Page 22 Step 17 Secure the Lower Back Panel (07) to Left Side Panel (02) and Right Side Panel (03) with Screw ( J) and a Phillips screwdriver.
  • Page 23 Step 18 Insert Cam Lock (E) in the holes on Division (08) and attach with a Phillips screwdriver. Attach Left Side Panel (02) and Right Side Panel (03) to the Top Panel (01) with Screw (H) and a Phillips screwdriver. FRONT...
  • Page 24 Step 19 Attach the Left Drawer Side (51) and Right Drawer Side (52) to the Drawer Front (16) using Cam Lock (E) and a Phillips screwdriver. Slide the Drawer Bottom (15) between the grooves on Left Drawer Side (51) and Right Drawer Side (52).
  • Page 25 Step 20 Attach Small Left Drawer Side (29) and Small Right Drawer Side (30) to the Small Left Drawer Front (20) using Cam Lock (E) and a Phillips screwdriver. Attach the Small Left Drawer Side (29) and the Right Drawer Side with Warning (39) to the Small Right Drawer Front (13) using Cam Lock (E) and attach with a Phillips screwdriver.
  • Page 26 Step 21 Slide the Drawer Bottom (15) between the grooves on Small Left Drawer Side (29), Small Right Drawer Side (30) and Right Drawer Side with Warning (39). Attach Drawer Back (14) using Screw (B).
  • Page 27 Step 22 Attach Handle (V) into the Drawer Front (16) with Screw (F) and a Phillips screwdriver.
  • Page 28 Step 23 Do the same to the top drawers.
  • Page 29 Step 24 Secure Right Drawer Slide (T) to the Small Right Drawer Side (30), Right Drawer Side with Warning (39) and Right Drawer Side (52) using Screw (F) and a Phillips screwdriver. After that, secure Left Drawer Slide (U) to Small Left Drawer Side (29) and Left Drawer Side (51) with Screw (F) using a Phillips screwdriver.
  • Page 30 Step 25 Place the assembled drawers inside your dresser. 1 - Fit the Right drawer slide (Q) into the Right side slide support (O). 2 - Fit the Left drawer slide (R) into the Left side slide support (P).
  • Page 31 Step 26 Rotate the Leveling foot to align it with the floor. FLOOR...
  • Page 32 Step 27 To finish this up, let´s secure your dresser to the wall! Attach the Wall anchor (N) to your dresser using Washer (O) and a screw (H).
  • Page 33 Step 28 Insert the Plastic bush (K) into the wall. Then, secure the Wall anchor (N) to the wall using a Washer (O) and a screw ( J). WARNING Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend that it is permanently fixed to the wall.
  • Page 34 You did it! Enjoy your new dresser! 124 lbs 56 kg 10 lbs 5 kg 14 lbs 7 kg Congratulations on your new piece of furniture!We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 35 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Call us at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
  • Page 36 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 11/2024-V4...
  • Page 37 Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Scannez pour obtenir des conseils d'assemblage et de l'aide !
  • Page 38 LOT: AAYYWW-XXX Distribution and responsible for the Date: MM/20YY anti-tip hardware: Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, CANFER compliant / conforme au CANFER UT 84088 United States TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 39 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 8x30mm Espiga de madeira 3,5x30mm Tornillo 6x8mm Tornillo 6x20mm Tornillo Boitier 15x12mm Traba del Conector 3,5x14mm Tornillo 7x80mm Tornillo 4x20mm Tornillo Goujon 5x24mm Conector 4x40mm Tornillo...
  • Page 40 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Support glissiére droit (R6) ø250mm Soporte corredera derecha (R6) Support glissiére gauche (L6) ø250mm Soporte corredera izquierda (L6) Glissiére Droit ø250mm Corredera Derecha Glissiére Gauche ø250mm Corredera Izquierda Poignée Manija...
  • Page 41 Étape / Paso 1 (FR) Insérez la cheville en bois (A) dans le panneau gauche (02), le panneau droit (03), la barre avant (05), le panneau central (08), les pieds (26), le côté gauche du tiroir supérieur (29), le côté droit du tiroir supérieur (30), le côté...
  • Page 42 Étape / Paso 2 (FR) Insérez le Goujon (I) avec un tournevis cruciforme dans le panneau supérieur (01), le panneau gauche (02), le panneau droit (03), la façade supérieure droite du tiroir (13), la façade du tiroir (16) et la façade supérieure gauche du tiroir (20).
  • Page 43 Étape / Paso 3 (FR) Utilisez le marteau pour insérer le Dispositif de fixation en plastique (Q) dans le panneau gauche (02) et le panneau droit (03). (ES) Utilice el martillo para insertar el dispositivo de fijación de plástico (Q) en el panel izquierdo (02) y el panel derecho (03).
  • Page 44 Étape / Paso 4 (FR) Fixez le support de tiroir droit (R) au support du glissiére(10) et au panneau droit (03) avec la vis (D) et le tournevis cruciforme. Ensuite, fixez le support glissiére droit (R) au support du glissiére (10) avec la vis (F) et le tournevis cruciforme. (ES) Fije el soporte corredera derecha (R) al Soporte de corredera (10) y al Panel Derecho (03) con el tornillo (D) y el destornillador Phillips.
  • Page 45 Étape / Paso 5 (FR) Fixez le support glissiére gauche (S) au support glissiére(10) et au panneau gauche (02) avec la vis (D) et le tournevis cruciforme. Ensuite, fixez le support glissiére gauche (S) au support glissiére (10) avec la vis (F) et le tournevis cruciforme.
  • Page 46 Étape / Paso 6 (FR) Fixez le support glissiére droit (R) au panneau central (08) avec la vis (C) et le tournevis cruciforme. Fixez ensuite le support glissiére droit (R) au panneau central (08) avec la vis (F) et le tournevis cruciforme. (ES) Fije el soporte corredera derecha (R) al panel Central (08) con el tornillo (C) y el destornillador Phillips.
  • Page 47 Étape / Paso 7 (FR) Fixez le support de tiroir gauche (S) au Panneau central (08) avec la vis (C) et le tournevis cruciforme. Fixez ensuite le support du tiroir gauche (S) au Panneau central (08) avec la vis (F) et le tournevis cruciforme. (ES) Fije el soporte del cajón izquierdo (S) al panel central (08) con el tornillo (C) y el destornillador Phillips.
  • Page 48 Étape / Paso 8 (FR) Utilisez le marteau pour fixer le douille de pied (L) dans le trou du pied central (09). Ensuite, insérez le pied réglable (M) dans la douille de pied (L) et tournez jusqu'à ce que les pièces s'emboîtent complètement. (ES) Utilice el martillo para fijar el casquillo del pie (L) en el orificio del pie central (09).
  • Page 49 Étape / Paso 10 (FR) Retirez l’autocollant en feutre (P) du papier. Collez le feutre sur le dessous du pied (26). (ES) Retire la pegatina de fieltro (P) del papel. Pegue el fieltro a la parte inferior del pie (26). Étape / Paso 11 (FR) Fixez les Pieds (26) à...
  • Page 50 Étape / Paso 12 (FR) Fixez le panneau gauche (02) à la panneau inférieur (04) avec la vis (J) et le tournevis cruciforme. (ES) Asegure el Panel Izquierdo (02) a la Panel Inférieur (04) con el tornillo (J) y el destornillador Phillips.
  • Page 51 Étape / Paso 14 (FR) Insérez la barre avant (05) dans le panneau central (08) et le panneau droit (02). Insérez la boitier (E) dans le trou de la barre avant (05) et fixez-la avec le tournevis cruciforme. (ES) Coloque el travesaño delantera (05) en el panel central (08) y el panel derecho (02). Inserte la traba(E) en el orificio del travesaño delantero (05) y asegúrelo con el destornillador Phillips.
  • Page 52 Étape / Paso 15 (FR) Insérez le panneau droit (03) dans le panneau inférieur (04) et la barre avant (05). Fixez le panneau droit (03) avec la vis (J) et le tournevis cruciforme. Insérez le goujon (E) dans le trou de la barre avant (05) et fixez-la avec le tournevis cruciforme. (ES) Coloque el panel derecho (03) en le panel inférieur (04) y en la barra delantera (05).
  • Page 53 Étape / Paso 16 (FR) Insérez l'arrière supérieur (06) et l'arrière inférieur (07) entre le panneau gauche (02) et le panneau droit (03). Ensuite, placez le panneau supérieur (01) sur le panneau gauche (02), le panneau droit (03) et le panneau central. (ES) Inserte la Parte Trasera Superior (06) y la Parte Trasera Inferior (07) entre el Panel Izquierdo (02) y el Panel Derecho (03).
  • Page 54 Étape / Paso 17 (FR) Fixez l'arrière inférieur (07) au panneau droit (02) et au panneau gauche (03) avec la Vis (J) et le tournevis cruciforme. (ES) Fije la parte trasera inferior (07) al panel derecho (02) y al panel izquierdo (03) con el tornillo (J) y el destornillador Phillips.
  • Page 55 Étape / Paso 19 (FR) Insérez le côté gauche du tiroir (52) et le côté droit du tiroir (52) dans la façade du tiroir (16). Insérez la boitier (E) dans le trou du côté gauche du tiroir (51) et du côté droit du tiroir (52), et fixez-la avec le tournevis cruciforme.
  • Page 56 Étape / Paso 20 (FR) Fixez le côté gauche du tiroir supérieur (29) et le côté droit du tiroir supérieur (30) à la façade gauche du tiroir supérieur (20) à l'aide de le boitier (E) et d'un tournevis cruciforme. Faites de même avec le côté gauche du tiroir supérieur (29) et le côté...
  • Page 57 Étape / Paso 21 (FR) Insérez le fond du tiroir (15) entre le côté supérieur gauche du tiroir (29), le côté supérieur droit du tiroir (30) et le côté droit du tiroir avec avertissement (39). Fixez le arriére du tiroir (14) avec la vis (B) et un tournevis cruciforme. (ES) Inserte la parte inferior del cajón (15) entre el lado izquierdo del cajón superior (29), el lado derecho del cajón superior (30) y el lado derecho del cajón con advertencia (39).
  • Page 58 Étape / Paso 23 (FR) Fixez la poignée (V) à la façade du tiroir supérieur droit (13) et à la façade du tiroir supérieur gauche (20) à l'aide de la vis (F) et du tournevis cruciforme. (ES) Fije la manija (V) al frente del cajón superior derecho (13) y al frente del cajón superior izquierdo (20) con el tornillo (F) y un destornillador Phillips.
  • Page 59 Étape / Paso 24 (FR) Fixez la glissière du tiroir droit (T) au côté supérieur droit du tiroir (30), au côté supérieur droit du tiroir (39) et au côté droit du tiroir (52) avec une vis (F) et un tournevis cruciforme.
  • Page 60 Étape / Paso 25 (FR) Placez le tiroir assemblé. (ES) Coloque el cajón ensamblado. 1 - Insérez la glissière de tiroir droite (Q) dans le support de glissière droite (O). 2 - Insérez la glissière du tiroir gauche (R) dans le support de glissière latérale gauche (P).
  • Page 61 Étape / Paso 27 (FR) Enfin, fixons la commode au mur ! Fixez l'rubán(N) à la commode à l'aide de la rondelle (O) et d'une vis (H). (ES) ¡Por último, fijemos la cómoda a la pared! Fije la cinta (N) a la cómoda usando la arandela (O) y un tornillo (H)
  • Page 62 Étape / Paso 28 (FR) Insérez la cheville en plastique (K) dans le mur. Fixez ensuite l'ancrage mural (N) au mur à l'aide d'une rondelle (O) et d'une vis (J). (ES) Inserte el tapón de plástico (K) en la pared. Luego fije el anclaje de pared (N) a la pared usando una arandela (O) y un tornillo (J).
  • Page 63 Vous avez réussi ! Profitez de votre nouvelle commode ! Lo has conseguido! Disfruta de tu nueva cómoda ! 124 lbs 56 kg 10 lbs 5 kg 14 lbs 7 kg Félicitations pour votre nouveau meuble! Nous serions ravis d'en entendre parler et de le voir. Laissez-nous un commentaire ou postez une photo avec le mot-clé...
  • Page 64 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l’Utah, est là pour obtenir des informations sur les produits, aider pour l’assemblage d’un porduit ou pour tout autre problème de support client. Appelle-nous 801-433-3008 Envoie-nous les e-mails à service@walkeredison.com Visite notre site accueil au client à...
