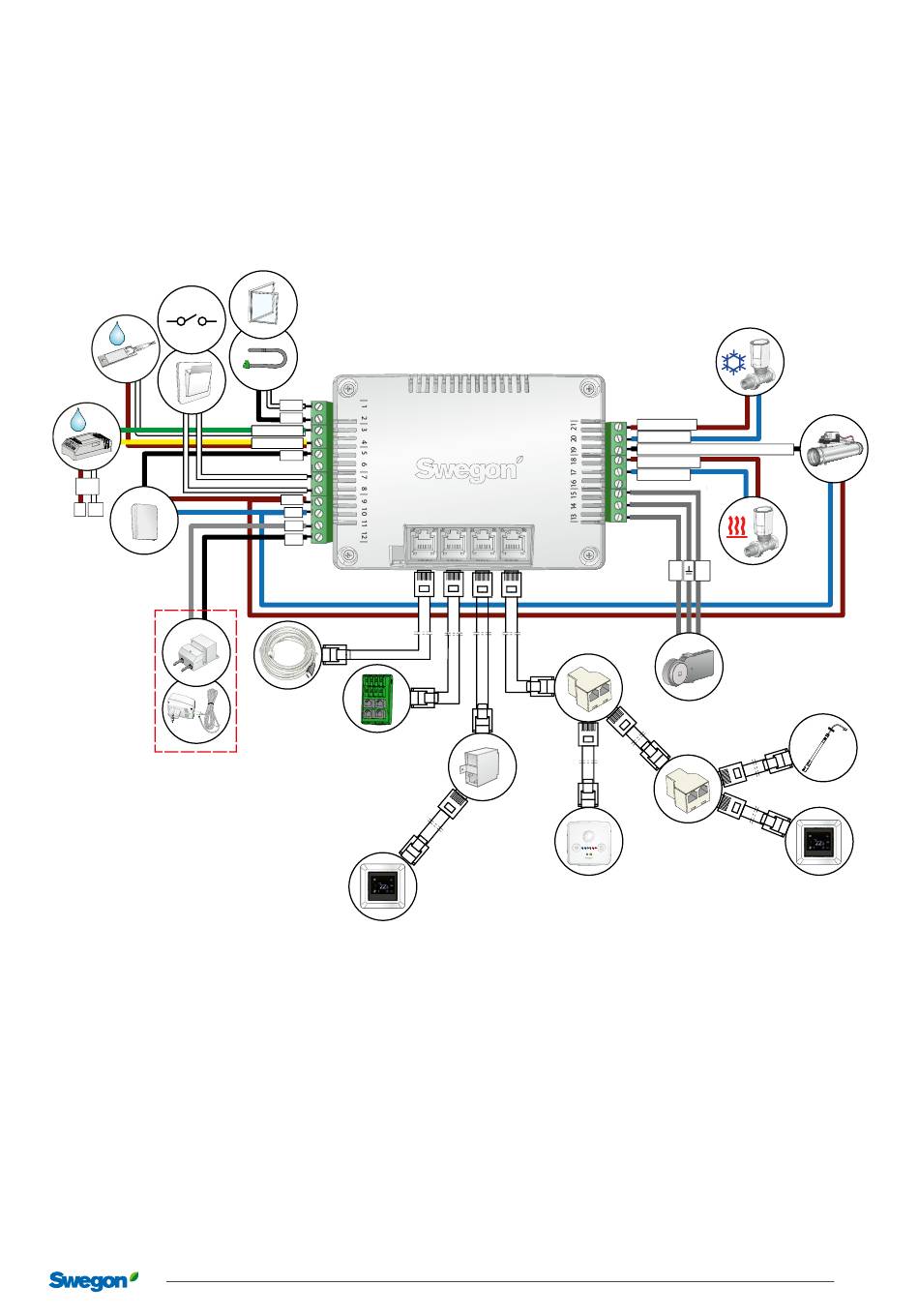

Schéma de câblage
Raccordement pour régulateur (URC1) avec accessoires
Le régulateur est situé sur la batterie à côté de la conduite d'eau et de la gaine aéraulique, et est facilement accessible
en abaissant la façade/le module d'habillage.
Sonde de température/
Contact de fenêtre
Carte clé
Sonde de
condensation
CGIV
Sonde de
condensation
SYST PCS
24V
G
G0
Capteur CO
2
24 V AC / DC
A. Raccordement quand une sonde COV est utilisée
B. Raccordement sur l'équipement esclave
white
black
green / white
yellow / brown
black
brown
blue
| 2 2 | 2 3 | 2 4 | 2 5 |
grey
black
Câble
USB-RJ12
Adaptateur de
câble
Thermostat
LOCUS
23/12/2024
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
brown (US=white)
blue (US=black)
black Y-control signal / styrsignal 0-10V DC
brown (US=white)
blue (US=black)
Adaptateur
3xRJ12
Sonde de
pression
(Modbus)
Module de
détection
ADRIATIC AWC
Servomoteur de vanne,
refroidissement
y
24V
Servomoteur de
vanne, chauffage
Capteur COV
Moteur
A
B
Adaptateur
3xRJ12
Thermostat
LOCUS
