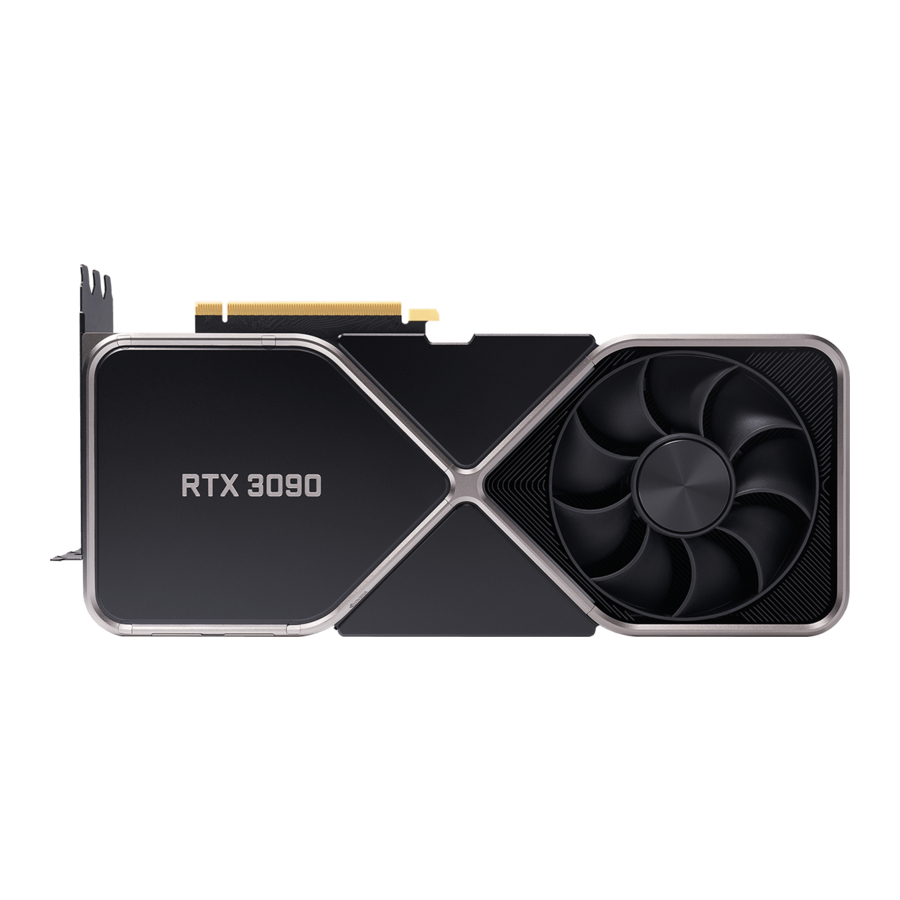

NVIDIA GeForce RTX 3090 - Manuel de la carte graphique

INTRODUCTION

Merci d'avoir choisi la carte graphique NVIDIA GeForce RTX 3090.
La GeForce RTX 3090 est un GPU (BFGPU) d'une puissance féroce, offrant des performances de classe TITAN. Elle est alimentée par Ampere—l'architecture RTX de 2ème génération de NVIDIA— démultipliant les performances de ray tracing et d'IA grâce à des cœurs Ray Tracing (RT), des cœurs Tensor et de nouveaux multiprocesseurs de streaming améliorés. De plus, elle dispose d'une impressionnante mémoire G6X de 24 Go, le tout pour offrir l'expérience de jeu ultime.

À propos de ce guide

Ce guide d'installation décrit l'installation et le fonctionnement de la carte graphique NVIDIA GeForce RTX 3090.

Spécifications du système

• Carte mère
  Logement graphique PCl Express requis avec un espace libre pour une carte de 31,2 cm (L) x 13,7 cm (l) x 3 emplacements.
• Alimentation système
  Alimentation système de 750 W¹ avec deux connecteurs d'alimentation PCIE 8 broches requis.
• Système d'exploitation
  • Microsoft Windows 10, 64 bits, build 2004, recommandé
  • Linux 64 bits
• Installation du pilote
  • 2 Go d'espace disque disponible requis pour l'installation du pilote
  • Connexion Internet

¹Une puissance nominale inférieure peut fonctionner en fonction de la configuration du système. Veuillez vérifier auprès du fournisseur du bloc d'alimentation

DÉBALLAGE

Avant de déballer votre nouvelle carte graphique NVIDIA GeForce RTX 3090, il est important de vous assurer que vous respectez toutes les spécifications système listées ci-dessus pour une installation en douceur.
Assurez-vous d'inspecter chaque pièce d'équipement livrée dans la boîte d'emballage. Si quelque chose manque ou est endommagé, contactez votre revendeur.

Équipement
L'équipement et la documentation suivants sont inclus dans la boîte de la carte graphique GeForce RTX 3090.

INSTALLATION DU MATÉRIEL

L'installation du matériel de la carte graphique NVIDIA GeForce implique l'ouverture de votre ordinateur. RTX 3090 Suivez toutes les instructions de sécurité fournies ici pour vous assurer qu'il n'y a aucun dommage pour vous, votre ordinateur ou la carte graphique.

Avant de commencer

La carte graphique GeForce RTX 3090 est une carte graphique PCI Express 4.0 x 16. Votre ordinateur peut déjà avoir une carte graphique installée dans le logement PCI Express. Si c'est le cas, vous devrez retirer cette carte graphique et la remplacer par la carte graphique GeForce RTX 3090.
Si vous n'avez pas de carte graphique, cela signifie que votre carte mère dispose d'un chipset graphique intégré (il y a une puce graphique installée sur votre carte mère ou intégrée dans le chipset de la carte mère). Dans ce cas, aucune action n'est nécessaire avant d'installer votre nouvelle carte graphique.
Utilisez la carte graphique RTX 3090 avec un ordinateur personnel (PC)/serveur ITE certifié UL.

Installation du périphérique

En raison de la grande variété de systèmes informatiques sur le marché, la procédure d'installation de la carte graphique GeForce RTX 3090 peut varier d'un système à l'autre. Utilisez les instructions suivantes comme guide et consultez la documentation de votre système informatique pour toute information complémentaire concernant votre système individuel.

Remarque : Il est important que toute alimentation de l'ordinateur soit déconnectée avant d'installer la carte graphique.

Déchargez l'électricité statique de votre corps en touchant une surface mise à la terre avant de manipuler la carte graphique. Une surface mise à la terre est le châssis de l'ordinateur, ou toute autre surface dont vous savez qu'elle est mise à la terre.

ATTENTION : Si votre système a fonctionné pendant un certain temps avant d'ouvrir les panneaux, il est très important d'attendre que la carte graphique de votre système ait refroidi avant de retirer la carte du système. Les cartes graphiques chauffent beaucoup lorsqu'elles ont fonctionné pendant un certain temps.

Utilisez la procédure suivante pour installer la carte graphique GeForce RTX 3090 dans votre système informatique.

1. Éteignez votre ordinateur et votre moniteur et déconnectez le cordon d'alimentation. Selon votre système informatique, vous devrez peut-être déconnecter le câble allant à l'arrière de votre système. Marquez les câbles pour vous assurer de les reconnecter correctement.
2. Ouvrez votre ordinateur en retirant le couvercle/panneau latéral. Référez-vous à la documentation de votre ordinateur du fabricant d'origine pour obtenir de l'aide.
3. Retirez toute carte graphique existante (s'il y en a une). Conservez le matériel (comme les vis et les supports) à utiliser lors de l'installation de la carte graphique NVIDIA.
4. Retirez trois caches d'emplacement adjacents si vous n'avez pas de carte graphique installée.
   Retirez trois caches d'emplacement adjacents qui correspondent à l'emplacement PCl-Express dans lequel vous installez la carte graphique GeForce RTX 3090.


Remarque : La carte GeForce RTX 3090 est de largeur triple et nécessite le retrait de trois caches d'emplacement.

5. Branchez la carte graphique GeForce RTX 3090 dans le logement PCl Express x16 principal de votre carte mère. Il s'agit souvent du logement le plus proche du CPU, mais il peut s'agir du deuxième ou du troisième logement. Recherchez le logement étiqueté x16. Ce sera probablement le seul logement PCl Express avec un levier de rétention à l'extrémité du logement ou celui le plus proche du CPU.
   Installez votre première carte graphique GeForce RTX 3090 dans le logement PCl Express x16 principal (le logement principal est celui le plus proche du CPU).


ATTENTION : Cette carte GPU ne doit pas être installée avec les supports d'E/S orientés vers le bas.

Si vous installez des cartes graphiques GeForce RTX 3090 supplémentaires pour une configuration SLI, passez à l'étape 6. Si vous n'installez qu'une seule carte graphique, passez à l'étape 7

6. Installez votre deuxième GeForce RTX 3090, pour une configuration SLI à 2 voies, dans le logement PCl Express x16 externe (le logement externe est celui le plus éloigné du CPU). Connectez les deux cartes ensemble à l'aide du pont GeForce RTX NVLink 4 emplacements pour les produits de la série 30.
   SLI à 2 voies SLI : Installez votre deuxième GeForce RTX 3090 dans le logement PCI Express externe (le logement externe est celui le plus éloigné du CPU). Connectez les deux cartes ensemble à l'aide du pont GeForce RTX NVLink 4 emplacements pour les produits de la série 30.


Remarque : Consultez le manuel de votre carte mère pour des détails spécifiques sur le support et l'installation de la configuration SLI.

Remarque : Le pont GeForce RTX NVLink 4 emplacements pour les produits de la série 30 peut être trouvé sur www.nvidia.com.

7. Connectez deux connecteurs d'alimentation 8 broches de l'alimentation aux connecteurs 8 broches du dongle d'alimentation NVIDIA Dual PCIe.

8. Connectez le connecteur 12 broches du dongle d'alimentation NVIDIA Dual PCIe au bord supérieur de la carte graphique GeForce RTX 3090.
   Connectez deux câbles PCl Express 8 broches distincts de l'alimentation système au dongle d'alimentation NVIDIA Dual PCIE 8 broches.


ATTENTION : Utilisez uniquement le dongle d'alimentation NVIDIA Dual PCIE 8 broches inclus avec votre carte graphique GeForce RTX 3090 Founders Edition.

9. Réinstallez le couvercle sur votre ordinateur.
10. Reconnectez le cordon d'alimentation au PC.
11. Connectez le(s) écran(s) à la carte graphique.


INSTALLATION DU LOGICIEL

Une fois le matériel installé, il est maintenant temps d'installer le logiciel NVIDIA GeForce Experience et le pilote graphique.

Installation du logiciel GeForce Experience

1. Installez le logiciel GeForce Experience.
   • Rendez-vous sur http://www.geforce.com/geforce-experience/download et cliquez sur Download Now (Télécharger maintenant).
   • Acceptez le contrat de licence du logiciel NVIDIA en sélectionnant Agree and Continue (Accepter et continuer). Le logiciel GeForce Experience commence à s'installer.
   • Sélectionnez Close (Fermer) pour terminer l'installation.
2. Optimisez vos jeux installés.
   • Ouvrez GeForce Experience et cliquez sur Scan for Games (Rechercher les jeux) et cliquez sur OK (OK) pour rechercher vos jeux installés.
   • Cliquez sur Optimize All (Optimiser tout) pour optimiser les paramètres de vos jeux.
3. Installez les derniers pilotes.
   • Ouvrez GeForce Experience et sélectionnez l'onglet Drivers (Pilotes).
   • Sélectionnez Download Driver (Télécharger le pilote). Votre pilote GPU commence à se télécharger.
   • Sélectionnez Express Installation (Installation express) une fois le téléchargement terminé. GeForce Experience commence à installer le pilote graphique.

Remarque : L'installation peut prendre plusieurs minutes. Votre écran peut devenir noir pendant quelques secondes une ou plusieurs fois pendant l'installation. C'est normal.

• Cliquez sur CLOSE (FERMER) une fois l'installation du pilote terminée.

Félicitations !
Votre carte graphique GeForce RTX 3090 est maintenant prête à l'emploi !

CONFIGURATION HDMI

La connexion d'un téléviseur HD via HDMI vous permet de diffuser l'audio et la vidéo numériques de votre carte graphique vers un téléviseur HD.

Activation de l'audio via HDMI
Si vous connectez votre écran via HDMI, vous devrez peut-être définir la sortie HDMI comme périphérique audio par défaut.

1. Sélectionnez Démarrer Panneau de configuration Son.
2. Dans l'onglet Lecture, sélectionnez votre écran HDMI et sélectionnez
3. Définir par défaut.

Félicitations ! Votre (vos) carte(s) graphique(s) GeForce est/sont maintenant prête(s) à l'emploi !
Pour des instructions détaillées sur l'utilisation du panneau de configuration NVIDIA, consultez le Guide de l'utilisateur du panneau de configuration disponible sur www.geforce.com/drivers (sélectionnez votre pilote, puis cliquez sur Guide de l'utilisateur du panneau de configuration pour télécharger le Guide de l'utilisateur).

INSTRUCTIONS DE SÉCURITÉ

Pour réduire les risques d'incendie, de choc électrique ou de blessure, suivez toujours les précautions de sécurité de base.

Remarque : Tout le matériel doit être installé avant l'installation des pilotes.

• Coupez l'alimentation de votre ordinateur en déconnectant la source d'alimentation principale CA avant l'installation.
• N'installez pas cette carte avec les E/S vers le bas.
• N'utilisez pas ce produit près de l'eau ou lorsque vos mains ou votre corps sont mouillés.
• Ne placez pas ce produit sur des surfaces molles qui pourraient bloquer les fentes de ventilation et provoquer une surchauffe.
• Ne placez pas ce produit près d'un registre de chauffage ou d'un radiateur.
• Placez ce produit en toute sécurité sur une surface stable. Des dommages graves à ce produit pourraient survenir s'il tombe.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit là où une personne pourrait marcher ou trébucher sur le cordon d'alimentation.
