Manuel Imax B6

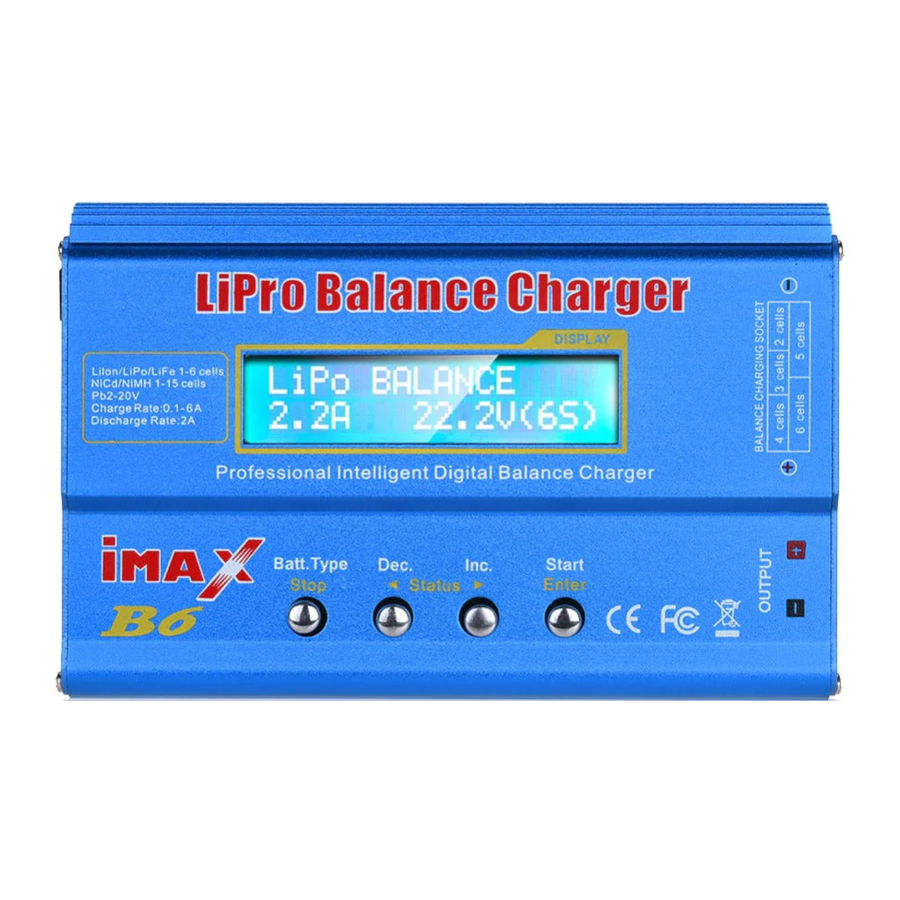

Introduction

Ce produit est un chargeur rapide doté d'un microprocesseur haute performance et d'un logiciel d'exploitation spécialisé. Veuillez lire attentivement ce manuel d'utilisation dans son intégralité avant d'utiliser ce produit, car il couvre un large éventail d'informations sur le fonctionnement et la sécurité. Ou veuillez utiliser ce produit en compagnie d'un spécialiste !

Fonctionnalités spéciales

Logiciel d'exploitation optimisé
L'IMAX-B6 est doté de la fonction dite AUTO qui définit le courant d'alimentation pendant le processus de charge ou de décharge. Spécialement pour les batteries au lithium, elle peut empêcher la surcharge qui pourrait entraîner une explosion due à une erreur de l'utilisateur. Il peut déconnecter le circuit automatiquement et émettre une alarme en cas de détection de tout dysfonctionnement. Tous les programmes de ce produit ont été contrôlés par une liaison et une communication bidirectionnelles, afin d'assurer une sécurité maximale et de minimiser les problèmes. Tous les réglages peuvent être configurés par les utilisateurs !

Équilibreur de batterie au lithium interne indépendant
L'IMAX-B6 utilise un équilibreur de tension de cellule individuelle. Il n'est pas nécessaire de connecter un équilibreur externe pour la charge d'équilibrage.

Décharge de batterie avec équilibrage des cellules individuelles
Pendant le processus de décharge, l'IMAX-B6 peut surveiller et équilibrer chaque cellule de la batterie individuellement. Un message d'erreur sera indiqué et le processus se terminera automatiquement si la tension d'une seule cellule est anormale.

Adaptable à divers types de batteries au lithium
L'IMAX-B6 est adaptable à divers types de batteries au lithium, telles que les séries de batteries Li-ion, LiPo et la nouvelle série LiFe.

Mode de charge rapide et de stockage des batteries au lithium
Les objectifs de la charge des batteries au lithium varient, la charge "rapide" réduit la durée de charge, tandis que l'état de "stockage" peut contrôler la tension finale de votre batterie, afin de la stocker longtemps et de protéger la durée de vie utile de la batterie.

Analyse sur PC via communication USB
L'IMAX-B6 propose un programme basé sur PC permettant d'analyser les caractéristiques de la batterie via le port USB. Il affiche un graphique des courbes de tension, de courant et de capacité. Il affiche également la tension individuelle de chaque cellule du pack de batteries au lithium. L'adaptateur USB PC-LINK peut être acheté séparément.

Sécurité maximale
Sensibilité au Delta-peak : Le programme d'arrêt automatique de la charge est basé sur le principe de la détection de la tension Delta-peak. Lorsque la tension de la batterie dépasse le seuil, le processus est automatiquement interrompu.

Limite automatique du courant de charge
Vous pouvez définir la limite supérieure du courant de charge lors de la charge de votre batterie NiCd ou NiMH ; c'est utile pour les batteries NiMH de faible impédance et capacité en mode de charge 'AUTO'.

Limite de capacité
La capacité de charge est toujours calculée comme le courant de charge multiplié par le temps. Si la capacité de charge dépasse la limite, le processus sera automatiquement interrompu lorsque vous aurez défini la valeur maximale.

Seuil de température*
La réaction chimique interne de la batterie entraînera une augmentation de la température de la batterie. Si la limite de température est atteinte, le processus sera interrompu. * Cette fonction est disponible en connectant une sonde de température optionnelle, qui n'est pas incluse dans l'emballage.

Limite de temps de traitement :
Vous pouvez également limiter le temps de traitement maximal pour éviter tout défaut possible.

Sauvegarde/Chargement des données
Les données d'un maximum de cinq batteries peuvent être stockées pour la commodité des utilisateurs. Vous pouvez conserver les données relatives au réglage du programme de charge ou de décharge continue de la batterie. Les utilisateurs peuvent récupérer ces données à tout moment sans aucun réglage de programme spécial.

Charge/décharge cyclique
Un processus cyclique et continu de 1 à 5 cycles de charge>décharge ou décharge>charge est réalisable pour la régénération et l'équilibrage de la batterie afin de stimuler son activité.

Schéma de connexion du programme de charge d'équilibrage pour batterie lithium polymère
Ce schéma montre la bonne façon de connecter votre batterie à l'IMAX-B6 lors de la charge en mode programme de charge d'équilibrage uniquement.

Le non-respect de ce schéma de connexion endommagera ce chargeur.

Les fils principaux de la batterie doivent être connectés avec le connecteur d'équilibrage comme indiqué avant de charger votre batterie

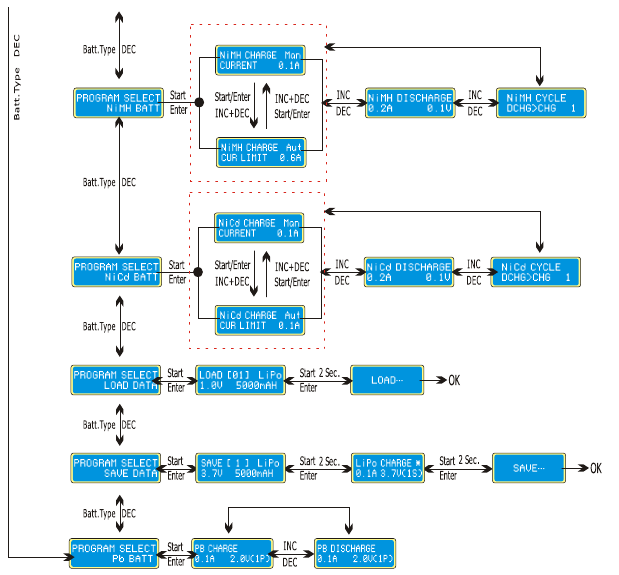

DIAGRAMME DE FLUX DU PROGRAMME

CONFIGURATION INITIALE DES PARAMÈTRES (RÉGLAGES UTILISATEUR)

Par défaut, ce chargeur sera réglé sur les paramètres utilisateur typiques lorsqu'il sera connecté pour la première fois à une alimentation DC 11-18V. L'écran affiche les informations suivantes en séquence et l'utilisateur peut modifier les paramètres sur chaque écran.
Si vous avez besoin de modifier la valeur d'un paramètre dans le programme, appuyez sur la touche "Start/Enter" (Démarrer/Entrée) pour la faire clignoter, puis modifiez la valeur avec la touche "INC" (Augmenter) ou "DEC" (Diminuer). La valeur sera enregistrée en appuyant une fois sur la touche "Start/Enter" (Démarrer/Entrée).

Écran de démarrage des réglages utilisateur. L'écran affiche la tension nominale de la batterie au lithium. Il existe trois types de batteries au lithium : LiFe (3.3V), Lilo (3.6V) ou LiPo (3.7V). C'est très important, vous devez donc vérifier attentivement la batterie et la configurer correctement. Si la valeur est différente de la valeur correcte, la batterie pourrait exploser pendant le processus de charge.
L'IMAX-B6 reconnaît automatiquement le nombre de cellules de la batterie au lithium au début du processus de charge ou de décharge afin d'éviter les erreurs de réglage par l'utilisateur. Cependant, une batterie profondément déchargée peut être perçue de manière incorrecte. Pour éviter cette erreur, vous pouvez définir un délai pour que le processeur vérifie le nombre de cellules. Normalement, 10 minutes sont suffisantes pour percevoir correctement le nombre de cellules. Pour les batteries de plus grande capacité, vous pouvez prolonger le délai. Mais si vous définissez un délai trop long pour une batterie de plus petite capacité, le processus de charge ou de décharge peut se terminer dans le délai imparti avec un nombre de cellules erroné. Cela peut entraîner un résultat fatal. Si le processeur reconnaît incorrectement le nombre de cellules au début du processus de charge ou de décharge, vous pouvez prolonger le délai. Sinon, il est préférable d'utiliser la valeur par défaut.

Ceci indique la tension de déclenchement pour l'arrêt automatique de la charge des batteries NiMH et NiCd. La valeur effective varie de 5 à 20 mV par cellule. Si la tension de déclenchement est réglée plus haut, il y a un risque de surcharge de la batterie ; si elle est réglée plus bas, il y a une possibilité d'arrêt prématuré. Veuillez vous référer aux spécifications techniques de la batterie. (NiCd par défaut : 12 mV, NiMH par défaut : 7 mV)
Une fonction optionnelle utilisant une sonde de température en contact avec la surface de la batterie, la coupure de température peut être activée ou désactivée. Si elle est activée, définissez la température maximale que le chargeur doit permettre à la batterie d'atteindre pendant la charge. Une fois qu'une batterie atteint cette température pendant la charge, le processus sera interrompu pour protéger la batterie.

La batterie chauffe après des cycles de charge/décharge. Le programme insérera un délai après chaque processus de charge/décharge pour laisser à la batterie suffisamment de temps pour refroidir avant de commencer le cycle de charge/décharge suivant. La valeur valide varie de 0 à 60 minutes.
Lorsque le processus de charge démarre, le temporisateur de sécurité intégré se met en marche simultanément. Si une erreur est détectée ou si le circuit de terminaison ne peut pas détecter si la batterie est complètement chargée ou non, cet appareil est programmé pour éviter la surcharge. Veuillez vous référer à la déclaration ci-dessous pour calculer le temporisateur que vous avez réglé.

Calcul du temporisateur de sécurité
Lors de la charge des batteries NiCd ou NiMH, divisez la capacité par le courant, puis divisez le résultat par 11.9, définissez ce nombre de minutes comme valeur pour le réglage du temporisateur de sécurité. Si le chargeur s'arrête à ce seuil de temps, environ 140% de la capacité aura été injectée dans la batterie.

Par exemple :

Le programme fournit une fonction de protection de la capacité maximale. Si la tension Delta-peak ne peut pas être détectée ou si le temporisateur de sécurité expire, le processus de charge s'arrêtera automatiquement, lorsque la batterie atteint la capacité de charge maximale définie par l'utilisateur.
Le bip de confirmation de l'opération de l'utilisateur retentit chaque fois qu'un bouton est pressé. Le bip ou la mélodie retentit à divers moments pendant le fonctionnement pour confirmer les changements de mode. Ces fonctions peuvent être activées ou désactivées.
Cette fonction surveille la tension de la batterie d'entrée utilisée pour alimenter ce chargeur. Si la tension est inférieure à la valeur définie par l'utilisateur, le programme se terminera de force pour protéger la batterie d'entrée.

Programme Lithium (LiPo/Lilo/LiFe)
Le programme convient uniquement pour la charge/décharge de batteries au lithium (LiPo/Lilo/LiFe) avec une tension nominale de 3.3/3.6/3.7 V/cellule. Différentes batteries ont des techniques de charge différentes. Il existe deux méthodes appelées courant constant et tension constante. Le courant de charge varie en fonction de la capacité et des spécifications de la batterie. La tension finale est très importante ; elle doit correspondre précisément à la tension de la batterie : LiPo est 4.2V, Lilo est 4.1V et LiFe est 3.6V. Le courant et la tension de la batterie doivent être correctement réglés. Lorsque vous souhaitez modifier les valeurs des paramètres, veuillez appuyer sur la touche START/ENTER pour la faire clignoter, puis utilisez DEC ou INC pour modifier la valeur. Appuyez ensuite à nouveau sur la touche START/ENTER pour enregistrer la valeur.

Charge de la batterie au lithium

Charge de la batterie au lithium en mode charge
Ce mode de charge est destiné à la charge des batteries Li-Po/lon/Fe sans câble d'équilibrage.
Le côté gauche de la première ligne affiche le type de batterie que vous choisissez. La valeur à gauche de la deuxième ligne du chargeur est le courant défini par l'utilisateur. Après avoir défini le courant et la tension, appuyez sur la touche START/ENTER pendant plus de 3 secondes pour démarrer le processus (courant de charge : 0.1-5.0A, tension : 3.7-22.2V).
Ceci affiche le nombre de cellules que vous avez configurées et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez démarrer la charge en appuyant sur le bouton START/ENTER. Sinon, appuyez sur le bouton BATT TYPE/STOP pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batteries avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP pour arrêter le processus de charge.

CHARGE D'ÉQUILIBRAGE DE LA BATTERIE AU LITHIUM

Le côté gauche de la première ligne affiche le type de batterie que vous choisissez. La valeur à gauche de la deuxième ligne du chargeur est le courant défini par l'utilisateur. Après avoir défini le courant et la tension, appuyez sur la touche START/ENTER pendant plus de 3 secondes pour démarrer le processus (courant de charge : 0.1-5.0A, tension : 3.7-22.2V).
Ceci affiche le nombre de cellules que vous avez configurées et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez démarrer la charge en appuyant sur le bouton START/ENTER. Sinon, appuyez sur le bouton BATT TYPE/STOP pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batteries avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP pour arrêter le processus de charge.

Charge de la batterie au lithium en mode équilibrage
Cette fonction permet d'équilibrer la tension des cellules de la batterie Lithium-Polymère pendant la charge. En mode équilibrage, la batterie doit avoir un câble d'équilibrage pour se connecter au port d'équilibrage individuel situé sur le côté droit du chargeur. Et vous devez connecter le câble d'alimentation de la batterie à la sortie du chargeur. La charge dans ce mode est différente des modes normaux, car le processeur intégré surveille la tension de chaque cellule individuelle et contrôle le courant d'entrée alimenté dans chaque cellule pour égaliser la tension de chaque cellule.

Charge rapide de la batterie au lithium

La valeur sur le côté gauche de la deuxième ligne définit le courant de charge. La valeur sur le côté droit de la deuxième ligne définit la tension du pack de batteries. Après avoir défini le courant et la tension, appuyez sur STAR/ENTER pendant plus de 3 secondes pour démarrer le processus.
Ceci affiche le nombre de cellules que vous avez configurées et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez démarrer la charge en appuyant sur le bouton START/ENTER. Sinon, appuyez sur le bouton BATT TYPE/STOP pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batteries avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP pour arrêter le processus de charge.

Charge de la batterie au lithium en mode charge rapide
Le courant de charge diminuera à l'approche de la fin de la charge. Un processus CV spécifique sera réduit pour terminer le processus de charge plus tôt. En fait, le courant de charge passera à 1/5 lorsque le processus de charge atteindra 1/10. La capacité de charge sera un peu plus faible qu'en charge normale, mais le temps de charge sera réduit en conséquence.

Contrôle de stockage de la batterie au lithium

Sur cet écran, vous pouvez configurer le courant et la tension du pack de batteries. La charge et la décharge amèneront les batteries au niveau de tension de l'état "stockage".
Cet écran affiche l'état de charge en temps réel. Appuyez une fois sur la touche BATT TYPE/STOP pour arrêter le processus de charge.

Charge de la batterie au lithium en mode stockage
Cette fonction est destinée à la charge/décharge des batteries qui ne sont pas utilisées immédiatement. Ce programme est conçu pour la charge ou la décharge des batteries d'un état d'origine spécifique. Elles sont classées par types : 3.75V Lilo, 3.85V LiPo et 3.3V LiFe. Le programme commencera à décharger si l'état d'origine de la batterie dépasse le niveau de tension de stockage.

DÉCHARGE DE LA BATTERIE AU LITHIUM

La valeur du courant de décharge à gauche ne peut pas dépasser 1C, et la valeur à droite ne peut pas être inférieure à la tension recommandée par le fabricant pour éviter une décharge profonde. Appuyez sur START/ENTER pendant plus de 3 secondes pour démarrer la décharge.
Ceci affiche l'état de la décharge en temps réel, vous pouvez appuyer sur la touche BATT TYPE/STOP pour arrêter la décharge.
Le processeur détecte que la tension d'une cellule est trop faible.
La 4ème cellule est endommagée. La valeur de la tension peut être nulle en cas de déconnexion.

Équilibrage et surveillance de la tension pendant le processus de décharge
Le processeur surveille la tension de chaque cellule lorsque les packs de batteries sont en cours de "stockage" et de "décharge". Si la tension d'une cellule est anormale, l'IMAX-B6 affichera un message d'erreur et mettra fin au programme de force. Donc, s'il y a un dommage à la batterie ou une déconnexion, vous pouvez voir le message d'erreur et appuyer sur INC pour savoir quelle cellule est endommagée.

CHARGE DE LA BATTERIE NICD/NIMH

Ce programme est destiné à la charge des batteries NiCd/NiMH associées aux applications de modèles RIC. Vous pouvez appuyer sur la touche START/ENTER pour la faire clignoter, puis sur INC ou DEC pour modifier la valeur du paramètre. Appuyez sur la touche START/ENTER pour enregistrer la valeur.
L'écran affiche l'état en temps réel. Appuyez sur la touche BATT TYPE/STOP pour terminer le programme. Un son sera émis pour indiquer la fin du programme.

Charge de la batterie NiCd/NiMH en mode charge
Ce programme charge la batterie en utilisant le courant que vous avez défini. En mode "auto", vous devez définir la limite supérieure du courant de charge pour éviter les dommages dus à un courant d'alimentation excessif. Certaines batteries de faible résistance et capacité peuvent entraîner un courant plus élevé en mode de charge "auto". Mais en mode manuel, il chargera avec le courant que vous avez défini. Vous pouvez faire clignoter le champ de courant et appuyer simultanément sur INC et DEC pour basculer entre le mode Auto et le mode Manuel. REMARQUE : Courant de charge rapide autorisé : 1C-2C

DÉCHARGE DE LA BATTERIE NICD/NIMH

Réglez le courant de charge à gauche et la tension finale à droite. La plage du courant de charge est de 0,1 à 1,0 A ; la plage de la tension finale est de 0,1 à 25,0 V. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pendant plus de 3 secondes pour lancer le programme.
L'écran indique l'état de décharge. Vous pouvez appuyer sur la touche START/ENTER (DÉMARRER/ENTRER) pour modifier le courant de décharge. Appuyez à nouveau sur START/ENTER (DÉMARRER/ENTRER) pour enregistrer la valeur. Appuyez sur la touche BATT TYPE/STOP (TYPE DE BATTERIE/ARRÊT) pour arrêter la décharge. Le son émis signale la fin de la décharge.

Cycle de charge/décharge et de décharge/charge de la batterie NiCd/NiMH

Vous pouvez régler la séquence à gauche et le nombre de cycles à droite. La plage du nombre de cycles est de 1 à 5.
Appuyez sur la touche BATT TYPE/STOP (TYPE DE BATTERIE/ARRÊT) pour arrêter le programme, vous pouvez appuyer sur la touche START/ENTER (DÉMARRER/ENTRER) pour modifier le courant de charge. Le son indique la fin du programme.
Lorsque la fin approche, vous pouvez voir la capacité de la batterie en cours de charge ou de décharge. Vous pouvez appuyer sur la touche INC (AUGMENTER) ou DEC (DIMINUER) pour afficher le résultat de chaque cycle.

CHARGE DE LA BATTERIE PB

Réglez le courant de charge à gauche et la tension nominale à droite. La plage de courant est de 0,1 à 5,0 A, la tension doit correspondre à la batterie en cours de charge. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pendant plus de 3 secondes pour démarrer la charge.
L'écran affiche l'état de décharge en temps réel. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pour modifier le courant de décharge. Appuyez à nouveau sur la touche START/ENTER (DÉMARRER/ENTRER) pour enregistrer la valeur du paramètre que vous avez défini. Appuyez sur la touche BATT TYPE/STOP (TYPE DE BATTERIE/ARRÊT) pour terminer le programme.

Charge de la batterie Pb (plomb-acide) en mode charge
Ce programme ne convient qu'à la charge des batteries Pb (plomb-acide) avec une tension nominale de 2 à 20V. La batterie Pb (plomb-acide) est complètement différente de la batterie NiCd/NiMH. Ces batteries ne peuvent fournir qu'un courant inférieur par rapport à leur capacité. La même restriction s'applique au processus de charge. Par conséquent, le courant de charge optimal ne peut être que de 1/10 de la capacité. La batterie Pb ne peut pas être utilisée pour la charge rapide, veuillez suivre les instructions fournies par le fabricant de la batterie. En raison des caractéristiques chimiques de la batterie Pb, le point de coupure peut parfois être difficile à détecter. Nous recommandons à l'utilisateur d'utiliser la fonction CAPACITY CUT OFF (COUPURE DE CAPACITÉ) pour protéger la batterie. Vous pouvez appuyer sur la touche START/ENTER (DÉMARRER/ENTRER) pour la faire clignoter et modifier la valeur des paramètres à l'aide de la touche INC (AUGMENTER) ou DEC (DIMINUER), puis appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pour enregistrer la valeur.

Décharge de la batterie Pb

Réglez le courant de charge à gauche et la tension nominale à droite. La plage du courant de décharge est de 0,1 à 1,0 A, la tension doit correspondre à la batterie en cours de charge. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pendant plus de 3 secondes pour démarrer la charge.
L'écran affiche l'état de décharge en temps réel. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pour modifier le courant de décharge. Appuyez à nouveau sur START/ENTER (DÉMARRER/ENTRER) pour enregistrer la valeur du paramètre que vous avez défini. Appuyez sur la touche BATT TYPE/STOP (TYPE DE BATTERIE/ARRÊT) pour terminer le programme.

PROGRAMME DE SAUVEGARDE DES DONNÉES

Pour votre commodité, l'IMAX-B6 dispose d'un programme de sauvegarde et de chargement de données. Il peut stocker cinq données de batterie représentant les spécifications respectives des batteries. Vous pouvez rappeler les données lors de la charge ou de la décharge sans avoir à configurer à nouveau le programme. Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pour la faire clignoter, et utilisez INC (AUGMENTER) ou DEC (DIMINUER) pour définir le paramètre.

Programme de chargement des données

Ce programme sert à charger les données stockées dans le programme "save data" (enregistrer les données). Appuyez sur la touche START/ENTER (DÉMARRER/ENTRER) pour faire clignoter le champ de données et appuyez sur INC (AUGMENTER) ou DEC (DIMINUER) pendant plus de 3 secondes pour charger les données.

Choisissez le numéro de données que vous souhaitez rappeler. Les données que vous souhaitez rappeler seront affichées.
Chargement des données.

DIVERSES INFORMATIONS DANS LE PROGRAMME

Vous pouvez consulter diverses informations sur l'écran LCD pendant le processus de charge et de décharge. Appuyez sur la touche DEC (DIMINUER), le chargeur affichera les réglages de l'utilisateur. Vous pouvez appuyer sur la touche INC (AUGMENTER) pour surveiller la tension de chaque cellule lorsque la batterie est connectée à chaque port du chargeur.

MESSAGES D'AVERTISSEMENT ET D'ERREUR

L'IMAX-B6 intègre une variété de fonctions permettant aux systèmes de vérifier les processus et l'état de l'électronique. En cas d'erreur, l'écran affichera la cause de l'erreur et émettra un son audible.

	Polarité incorrecte connectée.
	Connexion de la batterie interrompue.
	Court-circuit de la terminaison de sortie.
	Protection de la tension d'entrée autorisée.
	La tension du pack batterie a été sélectionnée incorrectement !
	Le chargeur a mal fonctionné pour une raison quelconque. Demandez un avis professionnel.
	La tension est inférieure à celle définie. Veuillez vérifier le nombre de cellules dans le pack batterie.
	La tension est supérieure à celle définie. Veuillez vérifier le nombre de cellules dans le pack batterie.
	La tension d'une cellule du pack batterie est trop faible, veuillez vérifier la tension de chaque cellule.
	La tension d'une cellule du pack batterie est trop élevée ; veuillez vérifier la tension de chaque cellule.
	Connexion incorrecte du connecteur détectée ; veuillez vérifier le connecteur et le câble.
	Le processeur ne peut pas contrôler le courant d'alimentation, veuillez le réparer.

ACCESSOIRES RECOMMANDÉS

Alimentation à découpage 60W	Kit logiciel	Câble de capteur de température	Adaptateur EH
Adaptateur XH	Adaptateur HP/PQ	Adaptateur TP/FP	Câble de charge Dean
Câble de charge Tamiya	Câble de charge TRAXXAS	Câble de charge Glow	Câble de charge Bullet
Câble de charge EC3	Câble de charge à pinces crocodiles	Câble de charge Futaba RX

TABLEAU DE PUISSANCE MAXIMALE DU CIRCUIT

La puissance totale du circuit de ce chargeur ; (1) Charge : 50 Watts, (2) Décharge : 5 Watts. Pour une tension de batterie supérieure à IOV, la quantité réelle de courant de charge délivrée à la batterie sera automatiquement limitée. Le courant d'alimentation réel sera le suivant ;

SPÉCIFICATIONS

AVERTISSEMENTS ET CONSIGNES DE SÉCURITÉ

ET CONSIGNES DE SÉCURITÉ
Ces avertissements et consignes de sécurité sont particulièrement importants. Veuillez suivre les instructions pour une sécurité maximale ; sinon, le chargeur et la batterie peuvent être endommagés, ou au pire, cela peut provoquer un incendie.

	Ne laissez jamais le chargeur sans surveillance lorsqu'il est connecté à son alimentation électrique. Si un dysfonctionnement est détecté, ARRÊTEZ IMMÉDIATEMENT LE PROCESSUS et consultez le manuel d'utilisation.
	Gardez le chargeur à l'abri de la poussière, de l'humidité, de la pluie, de la chaleur, de la lumière directe du soleil et des vibrations. Ne le laissez jamais tomber.
	La tension d'entrée admissible est de 11—18V DC
	Ce chargeur et la batterie doivent être placés sur une surface résistante à la chaleur, ininflammable et non conductrice. Ne les placez jamais sur un siège de voiture, un tapis ou similaire. Tenez tous les matériaux inflammables et volatils éloignés de la zone d'opération.
	Assurez-vous de connaître les spécifications de la batterie à charger ou à décharger afin de garantir qu'elle respecte les exigences de ce chargeur. Si le programme est configuré incorrectement, la batterie et le chargeur peuvent être endommagés. Cela peut provoquer un incendie ou une explosion due à une surcharge. Cette garantie n'est pas valable pour tout dommage ou dommage consécutif résultant d'une mauvaise utilisation ou du non-respect des procédures décrites dans ce manuel.

Pour éviter les courts-circuits entre les câbles de charge, connectez toujours le câble de charge au chargeur en premier, puis connectez la batterie. Inversez la séquence lors de la déconnexion.
Ne connectez jamais plus d'un bloc-batterie à ce chargeur à la fois.
N'essayez jamais de charger ou de décharger les types de batteries suivants.

Un bloc-batterie composé de différents types de cellules (y compris de fabricants différents)
Une batterie déjà entièrement chargée ou seulement légèrement déchargée.
Batteries non rechargeables (Danger d'explosion).
Batteries nécessitant une technique de charge différente de celle des cellules NiCd, NiMh, LiPo ou Gel (Pb, plomb-acide).
Une batterie défectueuse ou endommagée.
Une batterie équipée d'un circuit de charge intégral ou d'un circuit de protection. Batteries installées dans un appareil ou électriquement liées à d'autres composants.
Batteries qui ne sont pas expressément déclarées par le fabricant comme étant adaptées aux courants délivrés par le chargeur pendant le processus de charge.

Veuillez prendre en considération les points suivants avant de commencer la charge :
Avez-vous sélectionné le programme approprié pour le type de batterie que vous chargez ?
Avez-vous configuré un courant adéquat pour la charge ou la décharge ?
Avez-vous vérifié la tension de la batterie ? Les blocs-batteries au lithium peuvent être câblés en parallèle et en série, c'est-à-dire qu'un pack de 2 cellules peut être de 3.7 V (en parallèle) ou 7.4V (en série).
Avez-vous vérifié que toutes les connexions sont fermes et sécurisées ? Assurez-vous qu'il n'y a pas de contacts intermittents à aucun point du circuit.

Charge
Pendant le processus de charge, une quantité spécifique d'énergie électrique est introduite dans la batterie. La quantité de charge est calculée en multipliant le courant de charge par le temps de charge. Le courant de charge maximal admissible varie en fonction du type de batterie ou de ses performances, et peut être trouvé dans les informations du fabricant de la batterie. Seules les batteries expressément déclarées capables de charge rapide sont autorisées à être chargées à des taux supérieurs au courant de charge standard.
Connectez la batterie à la borne du chargeur : le rouge est positif et le noir est négatif. En raison de la différence de résistance entre le câble et le connecteur, le chargeur ne peut pas détecter la résistance du bloc-batterie ; l'exigence essentielle pour que le chargeur fonctionne correctement est que le câble de charge doit avoir une section de conducteur adéquate, et des connecteurs de haute qualité, normalement plaqués or, doivent être installés aux deux extrémités.
Reportez-vous toujours au manuel du fabricant de la batterie concernant les méthodes de charge, le courant de charge recommandé et le temps de charge. En particulier, la batterie au lithium doit être chargée en suivant strictement les instructions de charge fournies par le fabricant.
Une attention particulière doit être portée à la connexion de la batterie au lithium.
N'essayez pas de démonter le bloc-batterie arbitrairement.
Veuillez noter que les blocs-batteries au lithium peuvent être câblés en parallèle et en série. En connexion parallèle, la capacité de la batterie est calculée en multipliant la capacité d'une seule batterie par le nombre de cellules, la tension totale restant la même. Le déséquilibre de tension peut provoquer un incendie ou une explosion. Il est recommandé de charger la batterie au lithium en série.

Décharge
Le but principal de la décharge est d'éliminer la capacité résiduelle de la batterie ou de réduire la tension de la batterie à un niveau défini. La même attention doit être portée au processus de décharge qu'à celui de charge. La tension de décharge finale doit être réglée correctement pour éviter une décharge profonde. La batterie au lithium ne peut pas être déchargée en dessous de sa tension minimale, sinon cela entraînera une perte rapide de capacité ou une défaillance totale. Généralement, la batterie au lithium n'a pas besoin d'être déchargée. Veuillez faire attention à la tension minimale de la batterie au lithium pour la protéger.
Certaines batteries rechargeables ont un effet mémoire. Si elles sont partiellement utilisées et rechargées avant que la charge complète ne soit accomplie, elles s'en souviennent et n'utiliseront que cette partie de leur capacité la prochaine fois. C'est un "effet mémoire". On dit que les batteries NiCd et NiMH souffrent de l'effet mémoire. Les NiCd ont plus d'effet mémoire que les NiMH.
Il est recommandé de décharger partiellement les batteries au lithium plutôt que de les décharger complètement. Les décharges complètes fréquentes doivent être évitées si possible. Au lieu de cela, chargez la batterie plus souvent ou utilisez une batterie de plus grande capacité. La pleine capacité ne peut être atteinte qu'après avoir été soumise à 10 cycles de charge ou plus. Le processus cyclique de charge et de décharge optimisera la capacité du bloc-batterie.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Imax B6

Les langues disponibles
