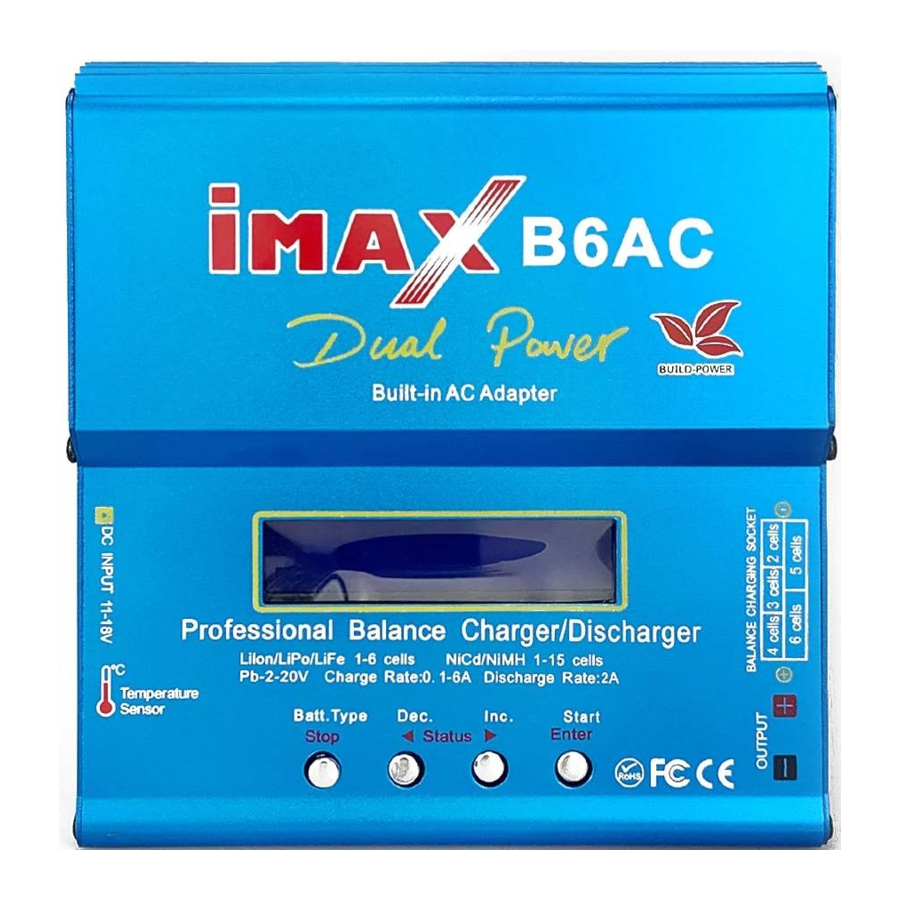

Manuel Imax B6AC

INTRODUCTION

Ce produit est un chargeur rapide doté d'un microprocesseur haute performance et d'un logiciel d'exploitation spécialisé.
Veuillez lire attentivement et intégralement ce manuel d'utilisation avant d'utiliser ce produit, car il contient une vaste gamme d'informations sur son fonctionnement et sa sécurité. Ou veuillez utiliser ce produit en compagnie d'un spécialiste !

APERÇU DU PRODUIT

CARACTÉRISTIQUES SPÉCIALES

Logiciel d'exploitation optimisé
Le B6AC est doté de la fonction dite AUTO qui règle le courant d'alimentation pendant le processus de charge ou de décharge. En particulier pour les batteries au lithium, il peut prévenir la surcharge qui pourrait entraîner une explosion due à une erreur de l'utilisateur. Il peut déconnecter le circuit automatiquement et émettre une alarme dès la détection d'un dysfonctionnement. Tous les programmes de ce produit ont été contrôlés par une liaison et une communication bidirectionnelles, afin d'assurer une sécurité maximale et de minimiser les problèmes. Tous les réglages peuvent être configurés par les utilisateurs !

Équilibreur de batterie au lithium indépendant interne
Le B6AC utilise un équilibreur de tension de cellule individuelle. Il n'est pas nécessaire de connecter un équilibreur externe pour la charge d'équilibrage.

Décharge d'équilibrage des cellules de batterie individuelles
Pendant le processus de décharge, le B6AC peut surveiller et équilibrer chaque cellule de la batterie individuellement. Un message d'erreur sera indiqué et le processus se terminera automatiquement si la tension d'une seule cellule est anormale.

Adaptable à divers types de batteries au lithium
Le B6AC est adaptable à divers types de batteries au lithium, tels que les batteries Li-ion, LiPo et les nouvelles séries LiFe.

Mode rapide et mode stockage de la batterie au lithium
Les objectifs de charge des batteries au lithium varient : la charge "rapide" réduit la durée de charge, tandis que le mode "stockage" permet de contrôler la tension finale de votre batterie, afin de la stocker longtemps et de préserver sa durée de vie utile.

Sécurité maximale
Sensibilité Delta-peak : Le programme d'arrêt automatique de la charge est basé sur le principe de la détection de la tension Delta-peak. Lorsque la tension de la batterie dépasse le seuil, le processus est automatiquement interrompu.

Limite automatique du courant de charge
Vous pouvez définir la limite supérieure du courant de charge lors de la charge de votre batterie NiCd ou NiMH ; cela est utile pour les batteries NiMH à faible impédance et capacité en mode de charge 'AUTO'.

Limite de capacité
La capacité de charge est toujours calculée comme le courant de charge multiplié par le temps. Si la capacité de charge dépasse la limite, le processus sera automatiquement interrompu lorsque vous définissez la valeur maximale.

Seuil de température*
La réaction chimique interne de la batterie entraînera une augmentation de la température de la batterie. Si la limite de température est atteinte, le processus sera interrompu.
* Cette fonction est disponible en connectant une sonde de température optionnelle, qui n'est pas incluse dans notre colis.

Limite de temps de traitement :
Vous pouvez également limiter le temps de traitement maximal pour éviter tout défaut possible.

Surveillance de la puissance d'entrée
Pour protéger la batterie de voiture utilisée comme alimentation d'entrée CC contre les dommages, sa tension est constamment surveillée. Si elle descend en dessous de la limite inférieure, le processus sera automatiquement terminé.

Stockage/chargement des données
Les données de cinq batteries maximum peuvent être stockées pour la commodité des utilisateurs. Vous pouvez conserver les données relatives au réglage du programme de la batterie pour une charge ou une décharge continue. Les utilisateurs peuvent rappeler ces données à tout moment sans aucun réglage de programme spécial.

Charge/décharge cyclique
Un processus cyclique et continu de 1 à 5 charges>décharges ou décharges>charges est réalisable pour le rafraîchissement et l'équilibrage de la batterie afin de stimuler son activité.

SPÉCIFICATIONS

SCHÉMA DE CONNEXION DU PROGRAMME DE CHARGE D'ÉQUILIBRAGE DE BATTERIE LITHIUM POLYMÈRE

Ce schéma montre la manière correcte de connecter votre batterie au chargeur B6AC uniquement lors de la charge en mode programme de charge d'équilibrage.

Le non-respect de ce schéma de connexion endommagera ce chargeur.

Les câbles principaux de la batterie doivent être connectés avec le connecteur d'équilibrage comme indiqué avant de charger votre batterie.

Si vous utilisez des pinces crocodiles comme indiqué dans le schéma ci-dessus, veuillez noter qu'elles ne doivent pas se toucher !

Le chargeur de batterie doit être branché sur une prise de terre.

AVERTISSEMENTS ET CONSIGNES DE SÉCURITÉ

Ces avertissements et consignes de sécurité sont particulièrement importants. Veuillez suivre les instructions pour une sécurité maximale ; sinon, le chargeur et la batterie peuvent être endommagés ou, au pire, cela peut provoquer un incendie.

Ne laissez jamais le chargeur sans surveillance lorsqu'il est connecté à son alimentation. Si un dysfonctionnement est détecté, ARRÊTEZ IMMÉDIATEMENT LE PROCESSUS et consultez le manuel d'utilisation.

Gardez le chargeur à l'abri de la poussière, de l'humidité, de la pluie, de la chaleur, du soleil direct et des vibrations. Ne le laissez jamais tomber.

La tension d'entrée admissible est de 11-18V CC/110-240V CA

Ce chargeur et la batterie doivent être placés sur une surface résistante à la chaleur, ininflammable et non conductrice. Ne les placez jamais sur un siège de voiture, un tapis ou une surface similaire. Gardez tous les matériaux inflammables volatils éloignés de la zone d'opération.

Assurez-vous de connaître les spécifications de la batterie à charger ou à décharger pour vous assurer qu'elle répond aux exigences de ce chargeur. Si le programme est configuré incorrectement, la batterie et le chargeur peuvent être endommagés. Cela peut provoquer un incendie ou une explosion due à une surcharge. Cette garantie n'est pas valable pour tout dommage ou dommage consécutif résultant d'une mauvaise utilisation ou du non-respect des procédures décrites dans ce manuel.

NiCd/NiMH
Niveau de tension : 1.2V/cellule
Courant de charge rapide admissible : IC-2C (dépend des performances de la cellule)
Niveau de coupure de la tension de décharge : 0.85V/cellule(NiCd), 1.0V/cellule(NiMH)

Li-ion
Niveau de tension : 3.6V/cellule Tension de charge max. : 4.1 V/cellule
Courant de charge rapide admissible : 1C ou moins
Niveau min. de coupure de la tension de décharge : 2.5V/cellule ou plus

LiPo
Niveau de tension : 3.7V/cellule Tension de charge max. : 4.2V/cellule
Courant de charge rapide admissible : IC ou moins
Niveau de coupure de la tension de décharge : 3.0V/cellule ou plus

LiFe
Niveau de tension : 3.3V/cellule
Tension de charge max. : 3.6V/cellule
Courant de charge rapide admissible : 4C ou moins
Niveau de coupure de la tension de décharge : 2.0V/cellule ou plus

Pb
Niveau de tension : 2.0V/cellule (Plomb-acide)
Tension de charge max. : 2.46V/cellule
Courant de charge rapide admissible : 0.4C ou moins
Niveau de coupure de la tension de décharge : 1.75V/cellule ou plus

Pour éviter les courts-circuits entre les câbles de charge, connectez toujours le câble de charge au chargeur en premier, puis connectez la batterie. Inversez la séquence lors de la déconnexion.

Ne connectez pas plus d'une batterie à ce chargeur à la fois.

N'essayez jamais de charger ou de décharger les types de batteries suivants.

Une batterie composée de différents types de cellules (y compris de différents fabricants)

Une batterie déjà entièrement chargée ou seulement légèrement déchargée.

Batteries non rechargeables (danger d'explosion).

Batteries nécessitant une technique de charge différente de celles des cellules NiCd, NiMH, LiPo ou Gel (Pb, plomb-acide).

Une batterie défectueuse ou endommagée.

Une batterie équipée d'un circuit de charge intégré ou d'un circuit de protection.

Batteries installées dans un appareil ou connectées électriquement à d'autres composants.

Batteries qui ne sont pas expressément déclarées par le fabricant comme étant adaptées aux courants supportés par le chargeur pendant le processus de charge.

Veuillez tenir compte des points suivants avant de commencer la charge :
Avez-vous sélectionné le programme approprié pour le type de batterie que vous chargez ?
Avez-vous réglé un courant adéquat pour la charge ou la décharge ?
Avez-vous vérifié la tension de la batterie ? Les blocs-batteries au lithium peuvent être câblés en parallèle et en série, c'est-à-dire qu'un bloc de 2 cellules peut être de 3,7 V (en parallèle) ou de 7,4 V (en série).
Avez-vous vérifié que toutes les connexions sont fermes et sécurisées ? Assurez-vous qu'il n'y a pas de contacts intermittents à aucun point du circuit.

Charge
Pendant le processus de charge, une quantité spécifique d'énergie électrique est introduite dans la batterie. La quantité de charge est calculée en multipliant le courant de charge par le temps de charge. Le courant de charge maximal admissible varie en fonction du type de batterie ou de ses performances, et peut être trouvé dans les informations fournies par le fabricant de la batterie. Seules les batteries expressément déclarées comme étant capables de charge rapide peuvent être chargées à des taux supérieurs au courant de charge standard.
Connectez la batterie à la borne du chargeur : le rouge est positif et le noir est négatif. En raison de la différence entre la résistance du câble et du connecteur, le chargeur ne peut pas détecter la résistance du bloc-batterie. L'exigence essentielle pour que le chargeur fonctionne correctement est que le câble de charge doit avoir une section de conducteur adéquate et que des connecteurs de haute qualité, normalement plaqués or, doivent être installés aux deux extrémités.
Référez-vous toujours au manuel du fabricant de la batterie concernant les méthodes de charge, le courant de charge recommandé et le temps de charge. En particulier, la batterie au lithium doit être chargée strictement selon les instructions de charge fournies par le fabricant.
Une attention particulière doit être portée à la connexion de la batterie au lithium. N'essayez pas de démonter le bloc-batterie arbitrairement
Veuillez noter que les blocs-batteries au lithium peuvent être câblés en parallèle et en série. En connexion parallèle, la capacité de la batterie est calculée en multipliant la capacité d'une seule batterie par le nombre de cellules, la tension totale restant la même. Le déséquilibre de tension peut provoquer un incendie ou une explosion. Il est recommandé de charger la batterie au lithium en série.

Décharge
Le but principal de la décharge est de nettoyer la capacité résiduelle de la batterie, ou de réduire la tension de la batterie à un niveau défini. La même attention doit être portée au processus de décharge qu'à celui de charge. La tension de décharge finale doit être réglée correctement pour éviter une décharge profonde. La batterie au lithium ne peut pas être déchargée en dessous de la tension minimale, sinon cela entraînera une perte rapide de capacité ou une défaillance totale. Généralement, la batterie au lithium n'a pas besoin d'être déchargée. Veuillez prêter attention à la tension minimale de la batterie au lithium pour protéger la batterie.
Certaines batteries rechargeables ont un effet mémoire. Si elles sont partiellement utilisées et rechargées avant que la charge complète ne soit effectuée, elles s'en souviennent et n'utiliseront que cette partie de leur capacité la prochaine fois. C'est un effet mémoire. On dit que les batteries NiCd et NiMH souffrent de l'effet mémoire. Les NiCd ont plus d'effet mémoire que les NiMH.
Il est recommandé de décharger partiellement les batteries au lithium plutôt que de les décharger complètement. Les décharges complètes fréquentes doivent être évitées si possible. Au lieu de cela, chargez la batterie plus souvent ou utilisez une batterie de plus grande capacité. La capacité totale ne peut être utilisée qu'après avoir été soumise à 10 cycles de charge ou plus. Le processus cyclique de charge et de décharge optimisera la capacité du bloc-batterie.

SCHÉMA DE FLUX DU PROGRAMME

CONFIGURATION INITIALE DES PARAMÈTRES (CONFIGURATION PAR L'UTILISATEUR)

Par défaut, ce chargeur sera configuré avec les paramètres utilisateur typiques lors de sa première connexion à une alimentation CA 110-240V ou CC 11-18V. L'écran affiche les informations suivantes en séquence et l'utilisateur peut modifier le paramètre sur chaque écran.

Si vous devez modifier la valeur d'un paramètre dans le programme, appuyez sur la touche "Start/Enter" (Démarrer/Entrée) pour la faire clignoter, puis modifiez la valeur avec la touche "INC" (Augmenter) ou "DEC" (Diminuer). La valeur sera enregistrée en appuyant une fois sur la touche "Start/Enter" (Démarrer/Entrée).

Écran de démarrage de la configuration utilisateur.
L'écran affiche la tension nominale de la batterie au Lithium. Il existe trois types de batteries au Lithium : LiFe (3.3V), Lilo (3.6V) ou LiPo (3.7V). C'est très important, vous devez donc vérifier la batterie attentivement et la configurer correctement. Si la valeur est différente de la valeur correcte, la batterie pourrait exploser pendant le processus de charge.
Le B6AC reconnaît automatiquement le nombre de cellules de la batterie au Lithium au début du processus de charge ou de décharge afin d'éviter les réglages erronés de l'utilisateur. Cependant, une batterie profondément déchargée peut être détectée incorrectement. Pour éviter cette erreur, vous pouvez définir un délai pour que le processeur vérifie le nombre de cellules. Normalement, 10 minutes suffisent pour détecter correctement le nombre de cellules. Pour une batterie de plus grande capacité, vous pouvez prolonger ce délai. Mais si vous définissez un délai trop long pour une batterie de plus petite capacité, le processus de charge ou de décharge peut se terminer dans ce délai avec un nombre de cellules erroné. Cela peut avoir des conséquences fatales. Si le processeur reconnaît un nombre de cellules incorrect au début du processus de charge ou de décharge, vous pouvez prolonger le délai. Sinon, il est préférable d'utiliser la valeur par défaut.

Cela affiche la tension de déclenchement pour l'arrêt automatique de la charge des batteries NiMH et NiCd. La valeur effective varie de 5 à 20mV par cellule. Si la tension de déclenchement est réglée plus haut, il y a un risque de surcharge de la batterie; si elle est réglée plus bas, il y a une possibilité d'arrêt prématuré. Veuillez vous référer aux spécifications techniques de la batterie. (NiCd par défaut : 12mV, NiMH par défaut : 7mV)
Une fonction optionnelle utilisant une sonde de température en contact avec la surface de la batterie permet d'activer ou de désactiver la coupure par température. Si elle est activée, réglez la température maximale que le chargeur doit permettre à la batterie d'atteindre pendant la charge. Une fois qu'une batterie atteint cette température pendant la charge, le processus sera interrompu pour protéger la batterie.

La batterie devient chaude après des cycles de charge/décharge. Le programme insérera un délai après chaque processus de charge/décharge pour laisser à la batterie suffisamment de temps pour refroidir avant de commencer le cycle de charge/décharge suivant. La valeur valide varie de 0 à 60 minutes.
Lorsque le processus de charge démarre, le minuteur de sécurité intégré commence à fonctionner simultanément. Si une erreur est détectée ou si le circuit de terminaison ne peut pas détecter si la batterie est complètement chargée ou non, cette unité est programmée pour éviter la surcharge. Veuillez vous référer à la déclaration ci-dessous pour calculer le minuteur que vous avez défini.

Calcul du minuteur de sécurité
Lors de la charge des batteries NiCd ou NiMH, divisez la capacité par le courant, puis divisez le résultat par 11,9. Définissez ce nombre de minutes comme valeur pour le réglage du minuteur de sécurité. Si le chargeur s'arrête à ce seuil de temps, environ 140 % de la capacité aura été injectée dans la batterie.

Par exemple :

Le programme offre une fonction de protection de la capacité maximale. Si la tension Delta crête ne peut pas être détectée ou si le minuteur de sécurité expire, le processus de charge s'arrêtera automatiquement lorsque la batterie atteint la capacité de charge maximale définie par l'utilisateur.
Un bip de confirmation des opérations de l'utilisateur retentit à chaque pression de bouton. Le bip ou la mélodie retentit à divers moments pendant le fonctionnement pour confirmer les changements de mode. Ces fonctions peuvent être activées ou désactivées.
Cette fonction surveille la tension de la batterie d'entrée utilisée pour alimenter ce chargeur. Si la tension est inférieure à la valeur définie par l'utilisateur, le programme se terminera de force pour protéger la batterie d'entrée.

Programme Lithium LiPo/Lilo/LiFe

Le programme ne convient qu'à la charge/décharge des batteries au Lithium (LiPo/Lilo/LiFe) avec une tension nominale de 3.3/3.6/3.7 V/cellule. Différentes batteries ont différentes techniques de charge. Il existe deux méthodes appelées tension constante et courant constant. Le courant de charge varie en fonction de la capacité et des spécifications de la batterie. La tension finale est très importante ; elle doit correspondre précisément à la tension de la batterie : LiPo est 4.2V, Lilo est 4.1V et LiFe est 3.6V. Le courant et la tension de la batterie doivent être correctement réglés.
Lorsque vous souhaitez modifier les valeurs des paramètres, veuillez appuyer sur la touche START/ENTER (Démarrer/Entrée) pour la faire clignoter, puis utilisez DEC (Diminuer) ou INC (Augmenter) pour modifier la valeur. Appuyez ensuite à nouveau sur la touche START/ENTER (Démarrer/Entrée) pour enregistrer la valeur.

CHARGE DE LA BATTERIE AU LITHIUM EN MODE CHARGE

Charge de la batterie au Lithium

Le côté gauche de la première ligne affiche le type de batterie que vous choisissez. La valeur à gauche de la deuxième ligne du chargeur est le courant défini par l'utilisateur. Après avoir réglé le courant et la tension, appuyez sur la touche START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer le processus (courant de charge : 0.1-5.0A, tension : 3.7-22.2V).
Cela affiche le nombre de cellules que vous avez définies et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez commencer la charge en appuyant sur le bouton START/ENTER (Démarrer/Entrée). Sinon, appuyez sur le bouton BATT TYPE/STOP (Type de batterie/Arrêt) pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batterie avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter le processus de charge.

Charge de la batterie au Lithium en mode charge

Ce mode de charge est destiné à la charge des batteries Li-Po/ion/Fe sans câble d'équilibrage.

CHARGE DE LA BATTERIE AU LITHIUM EN MODE ÉQUILIBRAGE

Charge d'équilibrage de la batterie au Lithium

Le côté gauche de la première ligne affiche le type de batterie que vous choisissez. La valeur à gauche de la deuxième ligne du chargeur est le courant défini par l'utilisateur. Après avoir réglé le courant et la tension, appuyez sur la touche START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer le processus (courant de charge : 0.1-5.0A, tension : 3.7-22.2V).
Cela affiche le nombre de cellules que vous avez définies et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez commencer la charge en appuyant sur le bouton START/ENTER (Démarrer/Entrée). Sinon, appuyez sur le bouton BATT TYPE/STOP (Type de batterie/Arrêt) pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batterie avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter le processus de charge.

Charge de la batterie au Lithium en mode équilibrage

Cette fonction permet d'équilibrer la tension des cellules de batterie Lithium-polymère pendant la charge. En mode équilibrage, la batterie doit avoir un câble d'équilibrage pour se connecter au port d'équilibrage individuel sur le côté droit du chargeur. Et vous devez connecter le câble d'alimentation de la batterie à la sortie du chargeur.
La charge dans ce mode est différente des modes normaux, car le processeur intégré surveille la tension de chaque cellule individuelle et contrôle le courant d'entrée alimenté dans chaque cellule pour égaliser la tension de chaque cellule.

CHARGE RAPIDE DE LA BATTERIE AU LITHIUM

La valeur sur le côté gauche des deuxièmes lignes définit le courant de charge. La valeur sur le côté droit des deuxièmes lignes définit la tension du pack de batterie. Après avoir réglé le courant et la tension, appuyez sur STAR/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer le processus.
Cela affiche le nombre de cellules que vous avez définies et que le processeur détecte. "R" indique le nombre de cellules détectées par le chargeur et "S" est le nombre de cellules que vous avez définies sur l'écran précédent. Si les deux nombres sont identiques, vous pouvez commencer la charge en appuyant sur le bouton START/ENTER (Démarrer/Entrée). Sinon, appuyez sur le bouton BATT TYPE/STOP (Type de batterie/Arrêt) pour revenir à l'écran précédent afin de vérifier attentivement le nombre de cellules du pack de batterie avant de continuer.
Cet écran affiche l'état en temps réel pendant le processus de charge. Appuyez une fois sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter le processus de charge.

Charge de la batterie au Lithium en mode charge rapide

Le courant de charge diminuera à mesure qu'il progresse vers la fin de la charge. Un processus CV spécifique sera réduit pour terminer le processus de charge plus tôt. En fait, le courant de charge passera à 1/5 lorsque le processus de charge atteindra 1/10. La capacité de charge sera légèrement inférieure à celle d'une charge normale, mais le temps de charge sera raccourci en conséquence.

CONTRÔLE DE STOCKAGE DE LA BATTERIE AU LITHIUM

Sur cet écran, vous pouvez configurer le courant et la tension du pack de batterie. La charge et la décharge amèneront les batteries au niveau de tension de l'état de "stockage".
Cet écran affiche l'état de charge en temps réel. Appuyez une fois sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter le processus de charge.

Charge de la batterie au Lithium en mode stockage

Cette fonction est destinée à la charge/décharge des batteries qui ne sont pas utilisées immédiatement. Ce programme est conçu pour la charge ou la décharge des batteries d'un état d'origine spécifique. Elles sont classées par types : 3.75V Lilo, 3.85V LiPo et 3.3V LiFe. Le programme commencera à décharger si l'état d'origine de la batterie dépasse le niveau de tension de stockage.

DÉCHARGE DE LA BATTERIE AU LITHIUM

La valeur du courant de décharge à gauche ne peut pas dépasser IC, et la valeur à droite ne peut pas être inférieure à la tension recommandée par le fabricant pour éviter une décharge profonde. Appuyez sur START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer la décharge.
Cela affiche l'état en temps réel de la décharge, vous pouvez appuyer sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter la décharge. Le processeur détecte que la tension d'une cellule est trop basse.
La 4ème cellule a été endommagée. La valeur de la tension peut être nulle en cas de déconnexion.

Équilibrage et surveillance de la tension pendant le processus de décharge

Le processeur surveille la tension de chaque cellule lorsque les packs de batteries sont en cours de "stockage" et de "décharge". Si la tension d'une cellule est anormale, le B6AC affichera un message d'erreur et mettra fin au programme de force. Ainsi, en cas de dommage ou de déconnexion de la batterie, vous pouvez voir le message d'erreur et appuyer sur INC (Augmenter) pour savoir quelle cellule est endommagée.

CHARGE DE LA BATTERIE NICD/NIMH

Ce programme est destiné à la charge des batteries NiCd/NiMH associées aux applications de modèles RIC. Vous pouvez appuyer sur la touche START/ENTER (Démarrer/Entrée) pour la faire clignoter, puis sur INC (Augmenter) ou DEC (Diminuer) pour modifier la valeur du paramètre. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pour enregistrer la valeur.
L'écran affiche l'état en temps réel. Appuyez sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour terminer le programme. Un son sera émis pour indiquer la fin du programme.

Charge de la batterie NiCd/NiMH en mode charge

Ce programme charge la batterie en utilisant le courant que vous avez défini. En mode "auto" (automatique), vous devez définir la limite supérieure du courant de charge pour éviter d'endommager la batterie par un courant excessif. Certaines batteries à faible résistance et capacité peuvent entraîner un courant plus élevé en mode de charge "auto" (automatique). Mais en mode manuel, il chargera avec le courant que vous avez défini. Vous pouvez le faire clignoter dans le champ du courant et appuyer simultanément sur INC (Augmenter) et DEC (Diminuer) pour basculer entre le mode Auto (Automatique) et Manuel.

REMARQUE : Courant de charge rapide admissible : 1C-2C

DÉCHARGE DE LA BATTERIE NICD/NIMH

Définissez le courant de charge à gauche et la tension finale à droite. La plage du courant de charge est de 0.1-1.0A ; la plage de la tension finale est de 0.1-25.0V. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer le programme.
L'écran indique l'état de décharge. Vous pouvez appuyer sur la touche START/ENTER (Démarrer/Entrée) pour modifier le courant de décharge. Appuyez à nouveau sur START/ENTER (Démarrer/Entrée) pour enregistrer la valeur. Appuyez sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter la décharge. Le son émis signale la fin de la décharge.

CYCLE CHARGE/DÉCHARGE ET DÉCHARGE/CHARGE DE LA BATTERIE NICD/NIMH

Vous pouvez définir la séquence à gauche et le nombre de cycles à droite. La plage du nombre de cycles est de 1 à 5.
Appuyez sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour arrêter le programme, vous pouvez appuyer sur la touche START/ENTER (Démarrer/Entrée) pour modifier le courant de charge. Le son indique la fin du programme.
À l'approche de la fin, vous pouvez voir la capacité de la batterie en cours de charge ou de décharge. Vous pouvez appuyer sur la touche INC (Augmenter) ou DEC (Diminuer) pour afficher le résultat de chaque cycle.

CHARGE DE LA BATTERIE PB

Définissez le courant de charge à gauche et la tension nominale à droite. La plage de courant est de 0.1-5.0A, la tension doit correspondre à la batterie en cours de charge. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer la charge.
L'écran affiche l'état de décharge en temps réel. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pour modifier le courant de décharge. Appuyez à nouveau sur la touche START/ENTER (Démarrer/Entrée) pour enregistrer la valeur du paramètre que vous avez définie. Appuyez sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour terminer le programme.

Charge de la batterie Pb (plomb-acide) en mode charge

Ce programme ne convient qu'à la charge des batteries Pb (plomb-acide) avec une tension nominale de 2 à 20V. La batterie Pb (plomb-acide) est complètement différente de la batterie NiCd/NiMH. Ces batteries ne peuvent délivrer qu'un courant inférieur par rapport à leur capacité. La même restriction s'applique au processus de charge. Par conséquent, le courant de charge optimal ne peut être que de 1/10 de la capacité. La batterie Pb ne peut pas être utilisée pour la charge rapide, veuillez suivre les instructions fournies par le fabricant de la batterie.

En raison des caractéristiques chimiques de la batterie Pb, le point de coupure peut parfois être difficile à détecter. Nous recommandons à l'utilisateur d'utiliser la fonction de COUPURE DE CAPACITÉ pour protéger la batterie. Vous pouvez appuyer sur la touche START/ENTER (Démarrer/Entrée) pour la faire clignoter et modifier la valeur des paramètres à l'aide des touches INC (Augmenter) ou DEC (Diminuer), puis appuyer sur la touche START/ENTER (Démarrer/Entrée) pour enregistrer la valeur.

DÉCHARGE DE LA BATTERIE PB

Définissez le courant de charge à gauche et la tension nominale à droite. La plage du courant de décharge est de 0.1-1.0A, la tension doit correspondre à la batterie en cours de charge. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pendant plus de 3 secondes pour démarrer la charge.
L'écran affiche l'état de décharge en temps réel. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pour modifier le courant de décharge. Appuyez à nouveau sur la touche START/ENTER (Démarrer/Entrée) pour enregistrer la valeur du paramètre que vous avez définie. Appuyez sur la touche BATT TYPE/STOP (Type de batterie/Arrêt) pour terminer le programme.

PROGRAMME DE STOCKAGE DE DONNÉES

Pour votre commodité, le B6AC dispose d'un programme de stockage et de chargement de données. Il peut stocker cinq données de batterie représentant les spécifications respectives des batteries. Vous pouvez rappeler les données lors de la charge ou de la décharge sans avoir à configurer à nouveau le programme. Appuyez sur la touche START/ENTER (Démarrer/Entrée) pour la faire clignoter, et utilisez INC (Augmenter) ou DEC (Diminuer) pour définir le paramètre.

Le réglage du paramètre à l'écran n'affectera pas le processus de charge et de décharge. Ils présentent simplement les spécifications de la batterie. L'exemple est un pack de batterie NiMH, comprenant 12 cellules, la capacité est de 3000mAh.
Définissez le courant de charge en mode manuel, ou la limite de courant en mode automatique. Appuyez simultanément sur les touches INC (Augmenter) et DEC (Diminuer) pour faire clignoter le champ du courant afin de changer de mode de charge.
Définissez le courant de décharge et la tension finale.
Définissez la séquence de charge/décharge et le nombre de cycles.
Enregistrement des données

PROGRAMME DE CHARGEMENT DE DONNÉES

Ce programme sert à charger les données enregistrées dans le programme "save data" (enregistrer les données). Appuyez sur la touche START/ENTER (Démarrer/Entrée) pour faire clignoter le champ de données et appuyez sur INC (Augmenter) ou DEC (Diminuer) pendant plus de 3 secondes pour charger les données.

Choisissez le numéro de donnée que vous souhaitez rappeler. Les données que vous souhaitez récupérer seront affichées.
Chargement des données.

DIVERSES INFORMATIONS DANS LE PROGRAMME

Vous pouvez consulter diverses informations sur l'écran LCD pendant le processus de charge et de décharge. Appuyez sur la touche DEC, le chargeur affichera les réglages de l'utilisateur. Vous pouvez appuyer sur la touche INC pour surveiller la tension de chaque cellule lorsque la batterie est connectée à chaque port du chargeur.

Il atteint la tension finale lorsque le programme est terminé.
La fonction de coupure de capacité affichée est activée et la valeur de réglage de la capacité.
Le minuteur de sécurité affiché est activé et la durée en minutes.
La fonction de coupure de température affichée est activée.
La température externe est affichée lorsque la sonde de température est utilisée.
La batterie est connectée à chaque port via un câble ; vous pouvez vérifier la tension de chaque cellule dans le bloc-batterie. Lorsque le câble est connecté aux ports du chargeur, le programme affichera la tension de jusqu'à 6 batteries.

MESSAGES D'AVERTISSEMENT ET D'ERREUR

Le B6AC intègre une variété de fonctions permettant aux systèmes de vérifier les processus et l'état de l'électronique. En cas d'erreur, l'écran affichera la cause de l'erreur et émettra un son audible.

Polarité incorrecte connectée.

Connexion de la batterie interrompue.

Court-circuit de la terminaison de sortie.

Tension d'entrée incorrecte.

La tension du bloc-batterie a été sélectionnée incorrectement !

Le chargeur a mal fonctionné pour une raison quelconque. Demandez l'avis d'un professionnel.

La tension est inférieure à celle qui est réglée. Veuillez vérifier le nombre de cellules dans le bloc-batterie.

La tension est supérieure à celle qui est réglée. Veuillez vérifier le nombre de cellules dans le bloc-batterie.

La tension d'une cellule du bloc-batterie est trop faible, veuillez vérifier la tension de chaque cellule.

La tension d'une cellule du bloc-batterie est trop élevée ; veuillez vérifier la tension de chaque cellule.

Connexion incorrecte du connecteur détectée ; veuillez vérifier le connecteur et le câble.

La température interne est trop élevée, veuillez refroidir.

Le processeur ne peut pas contrôler le courant d'alimentation, veuillez le réparer.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel Imax B6AC

Les langues disponibles
